适配诺基亚5110的液晶显示模块结构设计

　　在嵌入式开发、小型手持设备、工业简易参数显示终端的设计场景中，这类适配诺基亚5110规格的LCD显示模块，是低成本低功耗显示方案里的常用选型。日常做结构适配的时候，首先要明确它的实际用途：它主要负责输出字符、简单图形、设备运行状态参数，不需要复杂的彩色显示能力，靠极低的驱动功耗和简单的并行通讯逻辑，就能满足电池供电类小型设备的显示需求，比如早年的功能机副屏、简易数据采集终端的状态显示、学生电子设计竞赛里的人机交互界面，都能看到这类模块的身影。从功能特性上看，这块显示模块采用单排直插排针作为信号与供电接口，排针引脚间距遵循标准2.54mm接插件规范，能直接插装在标准面包板或者定制PCB的对应焊盘上，不需要额外做转接板设计，

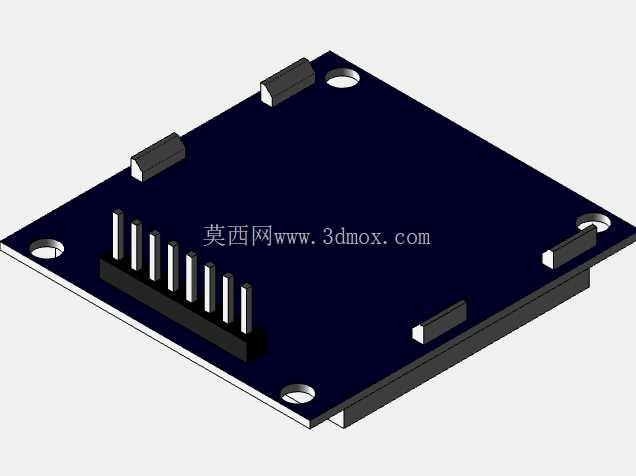

　　降低了小批量试制的结构适配成本。模块基板采用深蓝色FR-4玻纤板材质，四个角预留了标准安装孔位，安装孔做了金属化包边处理，既可以用铜柱配合螺丝做悬空固定，也能直接通过背胶贴合在设备壳体的内支撑筋上，安装边界的容错空间比较充足，不会因为壳体加工的微小公差出现装不上的问题。做这个模块的三维建模时，首先要还原的是PCB基板的实际厚度，通常这类小板的板厚在1.2mm到1.6mm之间，排针的伸出长度要区分焊接面和元件面的尺寸，避免建模时出现排针穿板或者长度不足无法对接接插件的问题。板上的四个黑色定位胶座是LCD玻璃屏的支撑固定结构，建模时要注意胶座的高度差，保证液晶玻璃安装后和PCB基板保持平行，不会出现倾斜导致的显示视角偏差。

　　模块上的黑色遮光条是屏幕背光的遮光结构，要准确还原它的宽度和粘贴位置，避免结构干涉导致背光漏光。实际选型做结构配合的时候，还要注意模块整体的外轮廓尺寸，它的长宽比刚好适配小型手持设备的上壳开窗尺寸，屏幕的有效显示区域要和壳体上的透明视窗完全对齐，视窗的下沉深度要控制在2mm以内，避免视窗边缘遮挡显示内容。排针的排布方向要和设备主板的接插件位置对应，要是设备内部空间紧张，还可以把直插排针换成卧式贴片接插件，不过这时候要重新核算模块整体的安装高度，避免和壳体内的加强筋、电池仓结构产生干涉。这类显示模块的结构设计没有复杂的运动部件，核心是保证安装定位的精度、接插件的对接可靠性，以及和周边结构的间隙合理性，毕竟作为人机交互的最前端部件，安装对位不准直接影响用户的读取体验，接插件位置偏差则会导致组装效率下降，甚至出现接触不良的显示故障。
