Volz DA20微型航空舵机结构设计

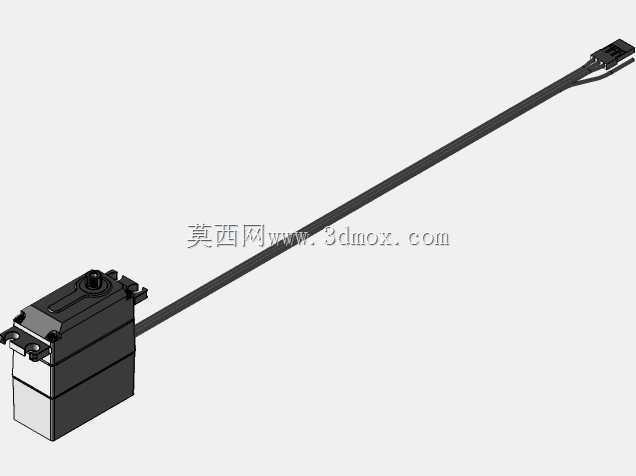

　　这款微型旋转执行机构的三维结构，是针对小型无人航空器、固定翼航模、小型多旋翼飞行器的舵面驱动需求完成的结构建模，建模过程完全还原实物的装配关系与尺寸边界，可直接用于飞控系统集成阶段的结构干涉校验、安装位预留设计。从实际工程应用场景来看，这类小体积大扭矩舵机的核心使用场景覆盖了从消费级航模到工业级小型无人机的舵面控制环节，包括固定翼无人机的副翼、升降舵、方向舵偏转驱动，多旋翼无人机的云台姿态调整、小型任务载荷的角度调节，甚至部分小型地面机器人的转向机构、机械关节角度控制也会选用同规格产品。

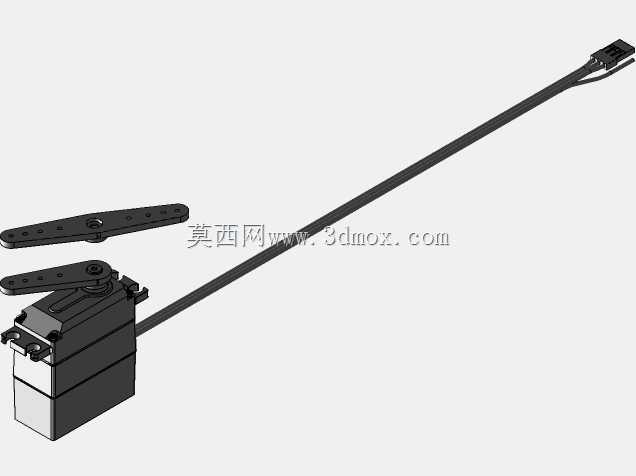

　　在功能特性层面，该舵机采用集成化的直流有刷电机搭配金属减速齿轮组的结构，输出轴采用双轴承支撑设计，可承受飞行过程中舵面传递的气动交变载荷，避免长时间飞行后出现输出轴旷量导致的舵面控制精度下降。输出摇臂采用标准的花键连接结构，兼容市面上主流的航模舵机摇臂规格，无需额外定制连接件即可完成舵面连杆的装配。尾部引出的信号与供电一体化排线采用耐弯折的护套设计，可适应飞行器起降、机动飞行过程中的振动拉扯，避免飞行过程中出现线芯断裂的故障。

　　设计思路上，整个舵机的壳体采用上下扣合的装配结构，上壳体预留减速齿轮组的定位卡槽，下壳体集成电机安装位与控制电路板的固定柱，所有装配孔位均对齐设计，可通过自攻螺丝完成整体锁紧，装配工序简单，适合批量生产的工艺要求。壳体外侧设计有两组对称的安装耳，安装耳上预留标准的圆形安装孔，安装孔的中心距严格匹配行业通用的微型舵机安装尺寸，可直接替换同规格的其他品牌舵机，无需修改安装机架的孔位设计。

　　从安装边界与尺寸参数来看，该舵机主体为长方体结构，长宽高尺寸适配小型无人机的机翼内部、机身尾段的狭小安装空间，不会占用过多的机载设备安装位置。输出轴的中心高度与壳体顶面的距离经过精准设计，确保摇臂安装后转动过程中不会与壳体表面、安装机架产生运动干涉。排线的出线方向位于舵机尾部的中心位置，出线口做了圆角过渡处理，避免排线反复弯折时被壳体锐边割伤绝缘层。建模过程中对所有运动部件都做了间隙预留，包括齿轮组之间的啮合间隙、摇臂转动的安全间隙、排线的弯折空间，完全还原实物的运动行程范围，在三维装配环境中可直接模拟舵机满行程偏转的状态，提前校验舵机转动时与周边结构件、连杆、线缆的干涉情况，减少实际装机阶段的反复修模、调整工作量。

　　对于结构设计从业者来说，该模型可作为小型伺服执行机构的设计参考，理解集成化微型传动组件的布局思路，比如如何在极小的壳体空间内排布电机、减速齿轮组、控制电路、位置反馈元件，同时兼顾结构强度与装配便利性；对于无人机设备选型人员来说，可直接将该模型导入整机装配文件，完成舵机安装位的结构设计、连杆机构的运动仿真，验证舵机行程是否满足舵面偏转角度的需求，提前确认安装空间是否充足，避免选型失误导致的结构返工。
