便携运动营养GNC搅拌瓶结构设计

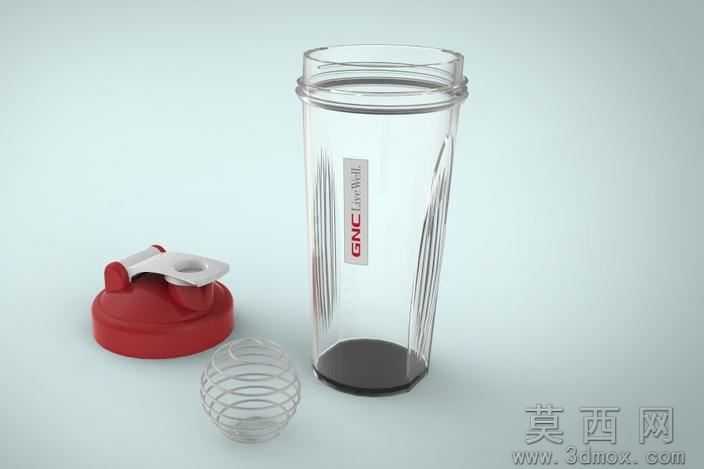

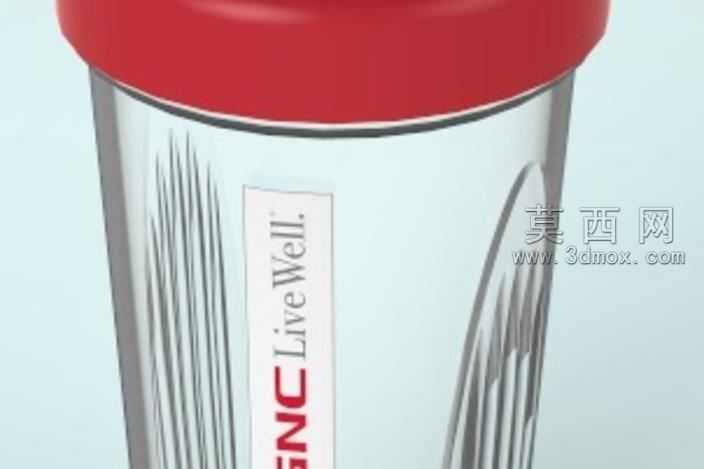

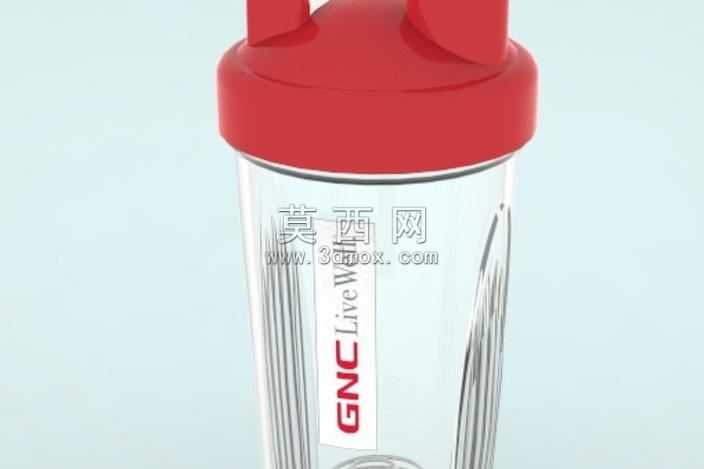

本次设计的GNC搅拌瓶采用三维参数化建模方式完成整体结构搭建，建模过程中优先对瓶身的基础轮廓进行草图绘制，通过回转特征生成瓶身的主体薄壁结构，瓶身整体采用上宽下窄的微收腰造型，既符合手持握持的人体工学弧度，也能在搅拌过程中让内部液体形成更顺畅的涡流，提升粉剂的溶解效率。瓶盖部分采用分体式结构设计，顶部设置凸起的便携挂耳结构，挂耳处做了圆角过渡处理，避免携带时产生硌手的触感，瓶盖与瓶身的衔接处设计了多圈螺纹咬合结构，螺纹的牙距与牙高经过反复调整，既保证旋合时的顺畅度，也能实现装满液体倒置不渗漏的密封效果，瓶盖内侧预留了密封胶圈的安装槽位，槽位的尺寸精度控制在0.1mm以内，确保胶圈安装后不会出现移位脱落的问题。瓶身中部的标识区域采用浮雕式结构设计，既可以清晰呈现品牌标识，也不会因为长期摩擦出现标识磨损脱落的问题，瓶身内壁做了光滑曲面处理，没有多余的棱角与死角，能够减少粉剂的残留，也方便使用后的清洗操作。渲染阶段为瓶身主体赋予高透明的食品级塑料材质，调整材质的折射率与透光率，还原透明塑料通透又带有轻微光线折射的真实质感，瓶盖部分采用哑光红色食品级PP材质，调整材质的粗糙度与漫反射参数，还原磨砂塑料的细腻触感，同时在场景中添加柔和的环境光与补光，突出瓶身的轮廓结构与材质质感，让整体渲染效果更贴近真实产品的视觉表现。设计过程中充分考虑了产品的实际使用场景，整体结构没有多余的复杂零件，拆分后仅为瓶盖、瓶身、内置搅拌结构三个部分，生产开模的难度较低，组装流程简单，能够有效控制生产与组装的成本，同时瓶身的壁厚控制在均匀的1.2mm，既保证了整体的结构强度，不会因为轻微磕碰出现开裂变形，也能控制产品的整体重量，提升日常携带的便利性。
