SolidWorks环境下标准渐开线直齿圆柱齿轮建模

项目分类:齿轮 发布时间:2014-04-04 ID:8040
  • SolidWorks环境下标准渐开线直齿圆柱齿轮建模

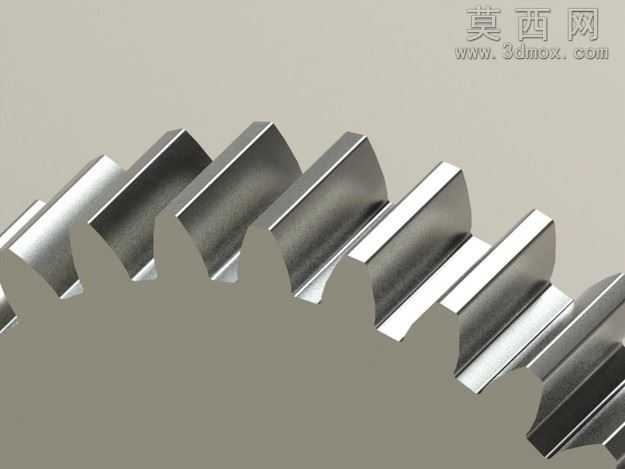

本次渐开线直齿圆柱齿轮的建模工作,以机械设计手册中渐开线齿廓的形成原理为核心依据,全程依托三维建模环境完成全流程设计,最终实现齿形精准、结构完整、可直接用于装配验证的齿轮三维数字模型。建模初期首先完成齿轮核心参数的梳理与定义,明确模数、齿数、压力角、齿顶高系数、顶隙系数等基础设计参数,将核心参数与全局变量绑定,为后续参数化调整预留空间,避免后续修改时出现特征报错的问题。齿廓曲线是齿轮建模的核心难点,建模过程中没有直接调用软件内置的简化齿形生成工具,而是通过方程式驱动的曲线功能,严格按照渐开线的数学生成逻辑绘制齿廓:先确定齿轮的基圆、分度圆、齿顶圆、齿根圆四个基准圆,以基圆为渐开线的发生基准,逐点计算渐开线的展开坐标,生成单侧的渐开线齿廓曲线,再通过镜像操作生成单个齿槽的另一侧齿廓,同时完成齿根过渡圆角的绘制,保证齿根处的应力过渡符合机械设计的强度要求,避免齿根直角带来的应力集中隐患。完成单个齿槽的轮廓草图后,通过拉伸凸台操作生成齿轮的基体结构,再以齿轮中心轴线为阵列基准,采用圆周阵列的方式按照设定的齿数完成全部轮齿的阵列排布,阵列过程中严格校验齿距的均匀度,保证每个轮齿的角度偏差控制在建模精度允许的范围内。轮齿阵列完成后,对齿轮的中心轴孔、键槽等安装结构进行细化设计,按照标准传动件的安装尺寸要求绘制轴孔与键槽的草图,通过拉伸切除完成结构生成,同时对轴孔边缘、齿轮端面的锐边进行倒角处理,还原真实机加工零件的工艺特征。材质与外观渲染阶段,为模型赋予金属合金钢材质,调整材质的反射度、粗糙度参数,模拟经过精加工的金属齿轮表面质感,添加合适的环境光源突出轮齿的立体感与金属光泽,让模型的视觉呈现更贴近真实工业齿轮的实物效果。建模全程严格遵循齿轮设计的规范要求,每一步特征都保持参数关联,后续仅需修改全局变量中的模数、齿数等参数,即可快速生成不同规格的渐开线齿轮模型,大幅提升同类型零件的设计效率,最终完成的模型齿形精度满足装配干涉检查、运动仿真的使用要求,可直接导入装配环境用于传动机构的整体设计验证。
