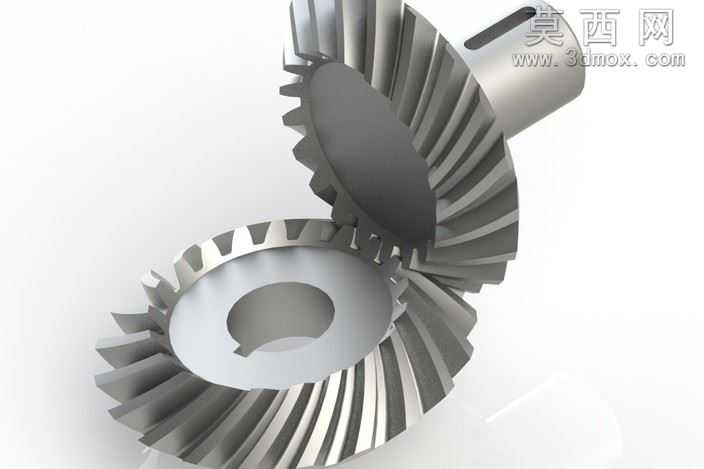

本作品为螺旋锥齿轮啮合传动组件的三维建模成果,建模过程依托三维参数化设计思路完成,首先依据锥齿轮传动的几何设计规范,确定两个配对锥齿轮的分锥角、模数、齿数、螺旋角、齿宽等核心参数,保证两齿轮轴线呈垂直相交状态时能够实现精准啮合,避免传动过程中出现卡滞、侧隙不均的问题。建模阶段先构建齿轮的基体结构,分别完成带安装轴段的主动锥齿轮、带中心安装孔与键槽的从动锥齿轮的基体轮廓,针对轴段部分精准设计键槽结构,匹配标准平键的安装尺寸,确保后续装配时能够实现可靠的周向固定,从动轮的中心孔与键槽尺寸同样遵循机械设计标准,可直接适配常规传动轴的安装需求。齿形部分采用螺旋锥齿轮的齿面生成逻辑,通过参数化齿廓曲线扫描、阵列完成全部轮齿的构建,精准还原螺旋锥齿轮的齿向螺旋角度、齿顶修缘与齿根过渡圆角结构,既保证齿面啮合时的接触面积符合传动要求,也通过合理的齿根圆角设计降低应力集中风险,提升齿轮的结构强度。材质与渲染阶段,为齿轮部件赋予金属合金钢材质效果,调整材质的金属度、粗糙度参数,还原机加工金属零件的细腻哑光金属质感,对齿面啮合区域做轻微的光泽差异化处理,突出轮齿的加工精度与啮合接触状态;场景采用柔和的无影布光,多角度展现齿轮的结构细节,通过半透明阴影效果增强模型的立体感,清晰呈现两锥齿轮的啮合位置、轴段与安装孔的结构特征。整体模型严格遵循机械设计的尺寸规范,各结构之间的装配关系准确,可用于机械传动结构的教学演示、传动方案的可视化展示,也可作为锥齿轮加工工艺规划、传动性能仿真分析的基础三维模型,模型的结构细节完整还原了螺旋锥齿轮的设计特征,能够直观展现相交轴间动力传递的结构原理。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 12.47 MB
- 售价 10金币
- 浏览次数
- 系统要求 其它,效果图,STEP/IGES,SolidWorks2012,
- 软件分类 齿轮
