高精度u-blox ZED-F9P定位模块三维结构

　　在高精度定位设备的结构开发流程中，定位模块的三维结构建模是整机布局、安装适配、电磁兼容设计的核心基础环节，u-blox ZED-F9P作为多频段高精度GNSS定位模块，其三维结构的精准还原直接影响终端设备的定位性能与装配可靠性。从实际工程应用场景来看，该模块广泛应用于测绘RTK设备、自动驾驶车载定位单元、无人机飞控导航系统、精准农业农机定位终端、工程机械姿态定位装置等对厘米级定位精度有硬性要求的领域，不同场景下的安装空间、固定方式、周边电磁环境差异极大，精准的三维模型能帮助结构工程师在设计阶段就完成模块与主板、屏蔽罩、天线馈线的空间适配，避免后期打样出现干涉、信号遮挡等问题。

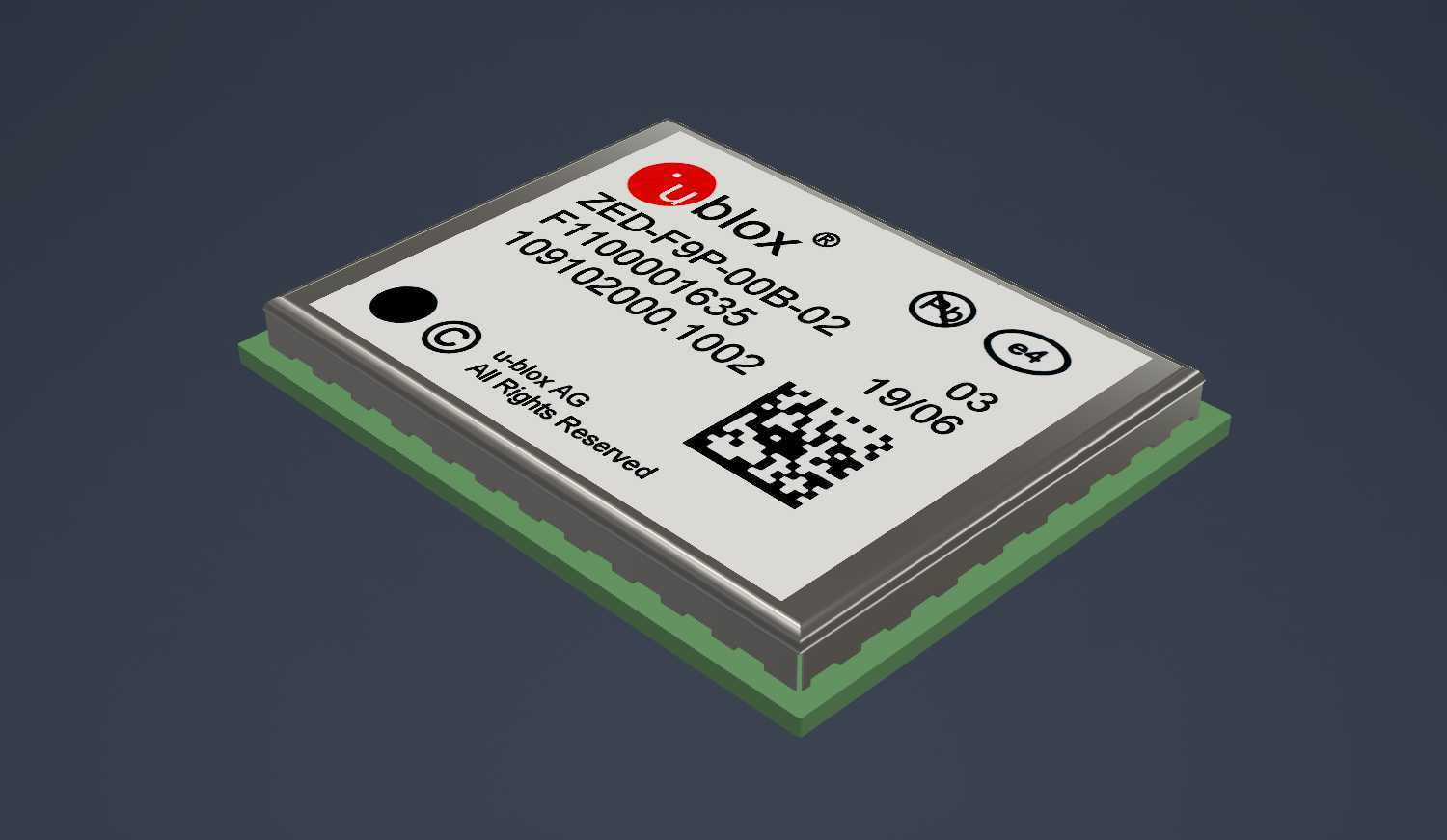

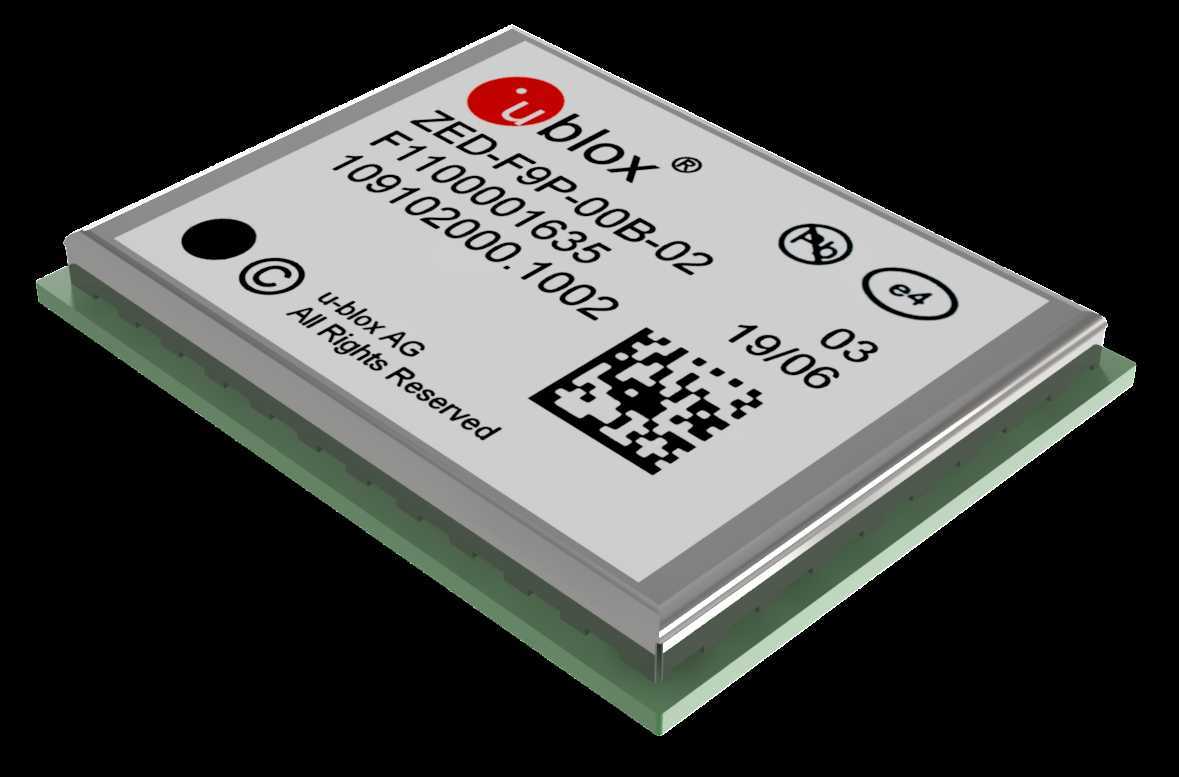

　　从产品功能特性对应的结构设计来看，该模块采用表贴式封装设计，底部为整面排布的LGA焊盘，建模时严格还原了焊盘的间距、尺寸与排布位置，焊盘边缘做了符合焊接工艺要求的倒角处理，能直接用于PCB封装库的匹配校验，避免SMT贴片时出现虚焊、连焊等工艺问题。模块主体为陶瓷基板加金属屏蔽罩的叠层结构，顶面的金属屏蔽罩采用一体化冲压成型设计，表面印刷的标识、二维码、认证标记的位置与尺寸均按实物等比例还原，屏蔽罩边缘与基板的衔接处做了微小的台阶结构，建模时保留了该结构细节，方便工程师在设计整机屏蔽结构时，实现模块屏蔽罩与整机屏蔽层的可靠搭接，降低外界电磁干扰对射频信号接收的影响。

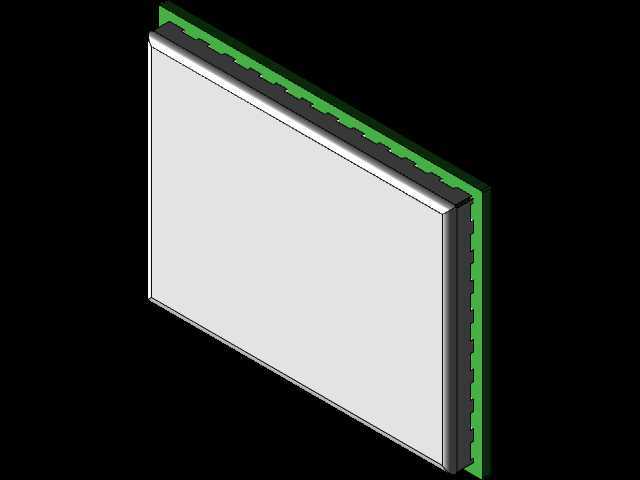

　　外形尺寸与安装边界是该模型重点还原的部分，模块整体为规则矩形结构，厚度方向严格按照实物叠层尺寸建模，包含底部焊盘突出高度、基板厚度、屏蔽罩高度三个关键尺寸段，每个尺寸段的公差范围在模型中做了隐含的工艺余量标注参考，方便工程师在设计安装腔体时预留合理的装配间隙。模块底部的绿色PCB基板边缘超出金属屏蔽罩一定距离，建模时还原了基板边缘的工艺倒角，以及基板上预留的定位标记点位置，这些标记点是SMT贴片时的视觉定位基准，在三维模型中保留该特征，能帮助PCB工程师在Layout阶段准确对齐模块封装，避免贴片偏移。

　　从设计思路层面，建模过程中优先保证了安装接口、外部轮廓、关键特征点的尺寸精度，对于不影响装配与结构设计的内部非可视结构做了合理简化，既保证模型能直接用于结构干涉检查、装配仿真，又不会因为冗余细节导致模型过大影响装配体运行效率。模块顶面的射频相关预留区域、接地焊盘位置均按实物位置精准还原，工程师在设计天线馈线路由时，可以直接参考模型上的馈点位置，规划最短的射频走线路径，减少走线损耗对定位信号强度的影响。

　　在实际结构选型阶段，该三维模型可直接导入各类机械设计软件中，完成模块在整机腔体中的布局模拟，比如在手持RTK设备设计中，可以通过模型模拟模块与电池、主控板、通信模块的相对位置，调整模块与GNSS天线的距离，避免金属结构件遮挡天线接收方向；在车载定位终端设计中，可以通过模型验证模块与车载接插件、散热结构的间隙，预留足够的散热空间，保证模块在车载宽温环境下稳定工作。模型同时还原了模块顶面的认证标识区域尺寸，方便结构工程师在设计产品标签时，避开模块表面的标识区域，避免标签粘贴遮挡模块散热或者影响后续维修识别。针对不同场景下的固定需求，模型中预留了模块周边的固定孔位设计参考位置，工程师可以根据实际安装方式，选择在模块周边PCB区域设计压片固定、螺丝固定或者点胶固定的结构，避免固定结构应力传导到模块本体导致焊接可靠性问题。
