斜齿圆柱螺旋齿轮三维结构设计

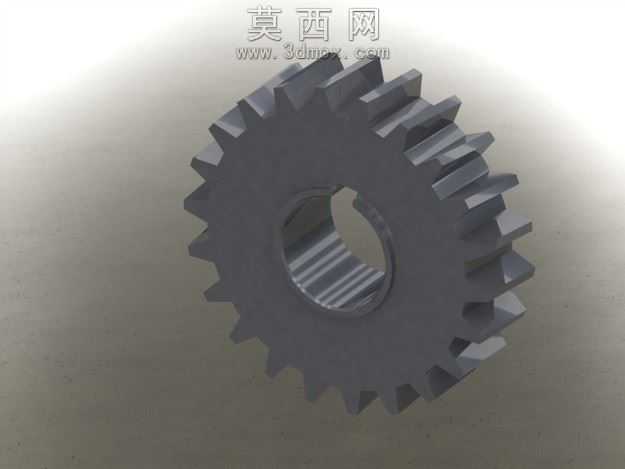

本模型为斜齿圆柱螺旋齿轮，采用三维参数化建模方式完成整体结构设计，建模过程中首先以齿轮设计参数为基准，确定齿轮的模数、齿数、压力角、螺旋角、齿宽等核心参数，通过草图绘制齿轮的分度圆、齿顶圆、齿根圆基准轮廓，再通过螺旋线生成齿向引导路径，结合齿廓渐开线扫描生成单个轮齿特征，之后通过圆周阵列完成全部轮齿的排布，保证轮齿间距均匀、啮合参数符合机械传动设计标准。模型中心设置带内花键的安装孔结构，内花键的齿形与尺寸经过参数化匹配，可与对应规格的传动轴实现周向固定，满足扭矩传递的装配需求。材质设置上模拟合金结构钢的金属质感，通过调整材质的粗糙度、金属度参数还原钢制齿轮的哑光金属表面效果，渲染阶段采用柔和的环境光配合定向补光，清晰呈现轮齿的螺旋走向、齿面曲面形态以及内孔的花键结构细节，可360度旋转观察齿轮的整体轮廓与各部位结构特征。设计过程中重点考量螺旋齿轮的啮合特性，轮齿的螺旋升角经过合理设置，可保证传动过程中啮合重合度更高，传动平稳性优于直齿圆柱齿轮，能够降低传动过程中的冲击与噪音，适用于中高速重载的机械传动场景。模型的各部分结构均按照实际机械加工工艺要求设计，齿顶倒角、齿根过渡圆角等细节特征均有体现，既保证结构强度符合力学要求，也可直接用于后续的工程图生成、装配模拟、运动仿真等工作，为机械传动系统的设计研发提供精准的三维模型支撑。
