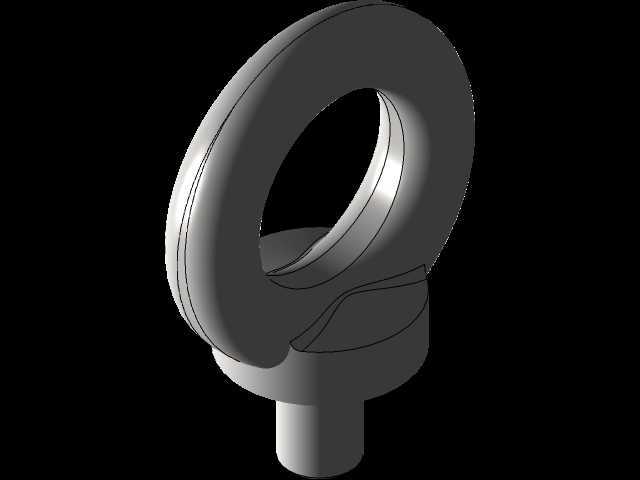

吊环式安全保障连接承重部件结构设计

　　该吊环式承重连接部件，主要应用在工业起吊作业、设备固定挂载、管路阀组安全限位等场景中，作为力传递的核心衔接构件，需要在额定载荷范围内长期承受交变拉应力，同时兼顾安装便捷性与结构可靠性，避免应力集中导致的断裂失效风险。从实际使用场景来看，这类部件常配套在减压阀、小型工业泵组、仪表柜等需要临时起吊移位或者长期固定挂载的设备上，部分户外架设的管路支架也会采用同结构吊环作为安全冗余连接，防止设备因振动、外力冲击出现脱落坠落的安全事故。

　　设计过程中首先要考量受力路径的合理性，环形主体部分采用大圆弧过渡结构，没有尖锐的棱角突变，从根源上降低应力集中系数，环形截面的直径经过载荷校核，能够保证在额定起吊重量下，截面拉应力处于材料许用应力区间内，同时预留足够的安全余量应对瞬时冲击载荷。下部的柱状连接段采用等直径设计，与被连接件的安装孔配合时，能够保证配合面的贴合度，避免出现偏载导致的局部应力过大，连接段与环形主体的衔接位置做了渐变加厚处理，这个位置是整个部件受力的薄弱区域，渐变过渡的结构能够让力流平顺传递，不会在衔接处出现应力突变。

　　外形尺寸方面，环形主体的内孔直径需要适配常规的卸扣、吊钩尺寸，保证通用起吊工具能够顺利穿入，不会出现干涉问题，环形的外圆轮廓做了倒圆角处理，一方面是避免安装使用过程中划伤操作人员或者配套线缆、管路，另一方面也能减少起吊时吊索与环体接触位置的磨损，延长部件使用寿命。下部柱状连接段的长度根据常见安装板的厚度设计，能够满足不同厚度安装基座的固定需求，连接段末端可以加工外螺纹或者销孔，根据实际安装场景选择螺纹紧固或者销钉防脱的固定方式，安装边界上需要保证环形部分在安装完成后，周围预留足够的操作空间，方便吊具挂接与拆卸，同时要避免环形部分与周边设备构件发生运动干涉，尤其是在设备存在振动或者小幅位移的场景下，要预留足够的安全间隙。

　　功能特性上，该部件整体采用一体化结构设计，没有拼接焊缝，避免了焊接缺陷带来的强度不足问题，整体锻造后再进行机加工的工艺路线，能够保证材料内部纤维组织连续，进一步提升整体结构强度。表面做了氧化防锈处理，能够适应潮湿、轻度腐蚀的工业环境，不会轻易出现锈蚀导致的强度下降。在实际选型使用时，需要根据被挂载设备的总重量选择对应载荷等级的部件，安装时要保证连接段与安装面垂直，避免出现斜拉导致环体承受附加弯曲应力，定期检查环体与连接段的衔接位置是否出现裂纹、变形等失效征兆，及时更换存在损伤的部件，保障使用过程中的安全性。

　　从建模逻辑来看，该模型先绘制环形主体的旋转截面，通过旋转特征生成基础环体，再绘制下部连接段的拉伸轮廓，与环体进行合并运算，之后对所有衔接位置做圆角过渡处理，最后完成表面细节的构建，整个建模过程完全遵循实际加工的工艺顺序，特征树逻辑清晰，方便后续根据实际载荷需求调整环体截面直径、连接段长度等参数，能够直接导出工程图用于生产加工，也可以导入装配体中进行整体的干涉检查与受力仿真分析，为设备整体的结构安全校验提供准确的模型依据。
