V型双缸复合式发动机结构原理展示模型

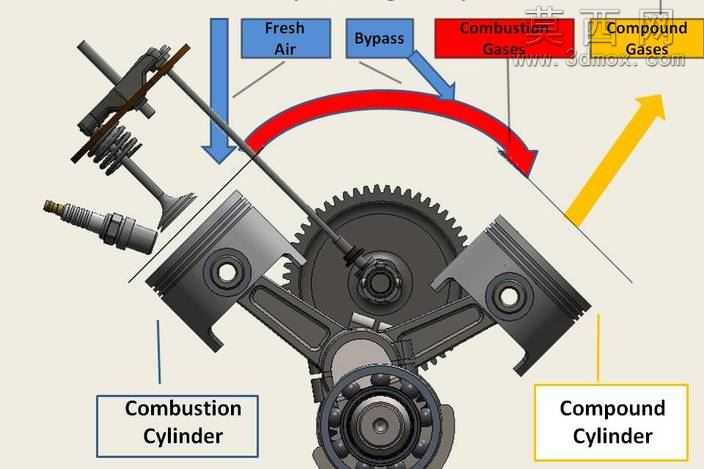

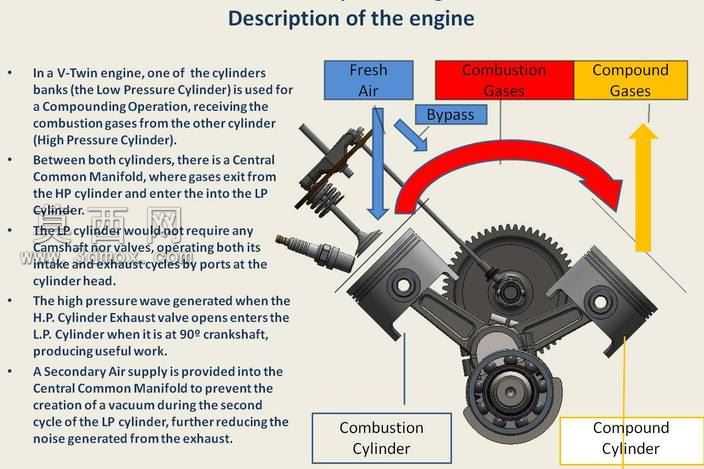

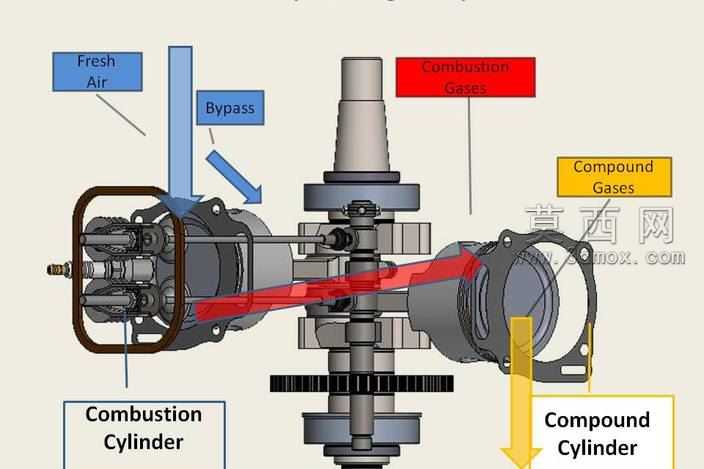

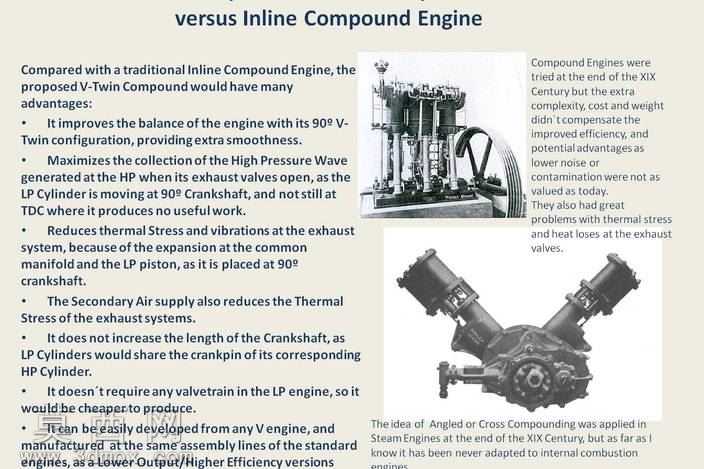

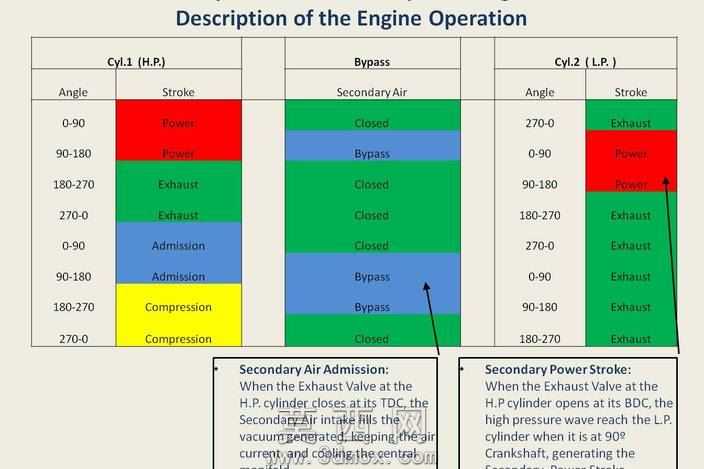

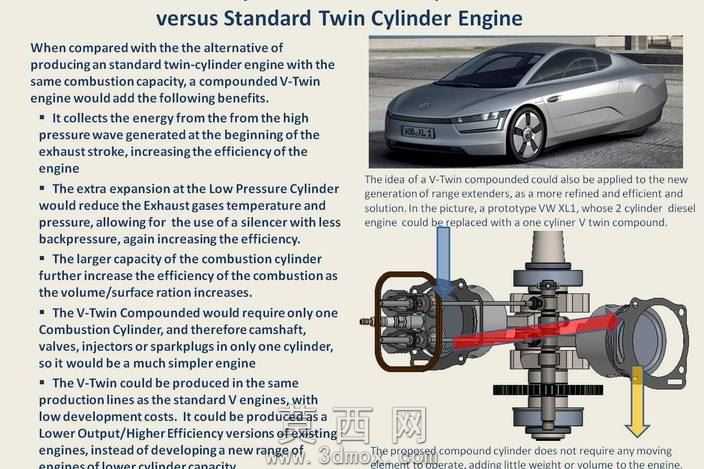

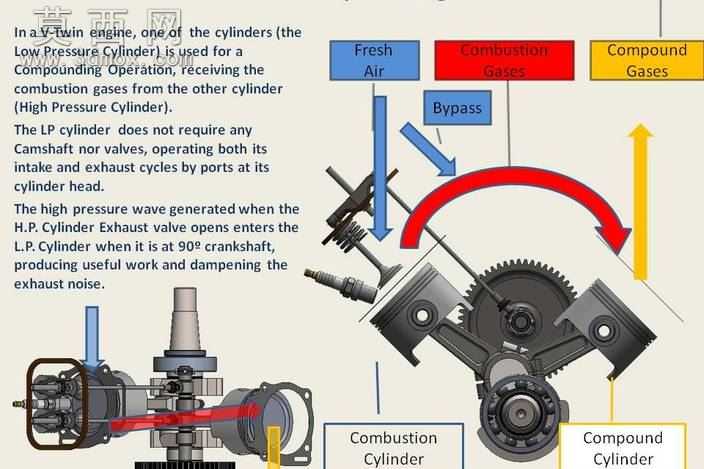

本模型为V型双缸复合式发动机的三维结构展示模型，在三维建模过程中严格遵循90°V型夹角的双缸布局规范，完整还原了高压气缸与低压气缸的复合工作逻辑，所有零部件的尺寸比例均参照真实内燃机的设计参数进行等比例搭建。建模阶段对曲柄连杆机构、气门组件、火花塞、气缸盖、曲轴输出端等核心部件进行了独立的参数化建模，每个零件的装配约束关系完全匹配真实发动机的运动逻辑，可直观演示活塞往复运动、曲轴旋转、气门开闭的联动过程。材质渲染环节针对不同部件做了差异化材质区分：气缸体采用铸铁哑光金属材质，活塞与连杆采用锻铝高亮金属质感，密封垫片采用耐高温复合材料质感，气流管路分别用蓝色、红色、黄色半透明材质区分新鲜空气、燃烧气体、复合气体的流向，配合箭头标识清晰呈现气流路径。模型重点还原了复合发动机的特殊工作原理：高压气缸完成常规燃烧做功后，排气门在曲轴转角90°位置开启，高温高压废气直接导入低压气缸继续膨胀做功，低压气缸无需设置凸轮轴与进排气门，通过缸体上下的气口完成进排气过程，既回收了废气中的剩余能量提升整体热效率，又能抵消高压缸排气产生的压力波，降低排气噪音。设计思路上完整呈现了该款复合发动机的核心优势，通过共用曲轴与中心流形结构，在现有成熟V型双缸发动机的基础上改造升级，无需大幅改动原有生产线即可实现低成本高效率的动力升级，模型同时附带了工作循环的流程示意，可清晰展示新鲜空气压缩、高压缸燃烧、废气导入低压缸、复合排气的全流程热力循环过程，所有结构细节均做了倒角、圆角处理，避免建模过程中的尖锐棱角，装配关系无干涉，可直接用于动力原理教学、发动机结构演示、新型内燃机方案展示等场景。
