齿轮传动装置的KickScooter辅助驱动轮

这一提案的目的是一个3 d打印减速器的KickScooter辅助驱动轮。 它需要四个齿轮为了改变用户的冲动的辅助驱动轮KickScooter的向前运动。

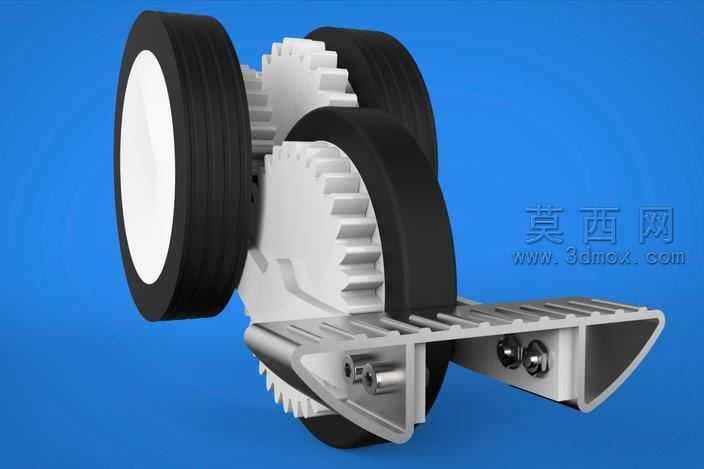

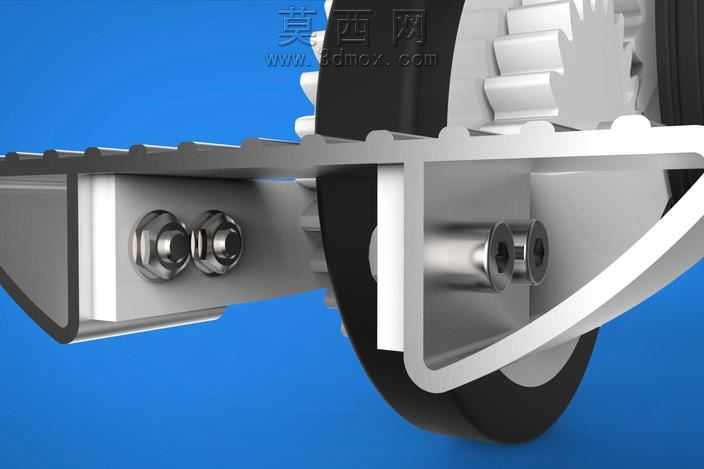

齿轮传动装置将被附加到后面KickScooter身体的商店,一旦3 d印刷适合个人用户的规范,而人体本身将提供一个集中的制造工厂。 原KickScooter辅助驱动轮设计已经修改了这一挑战,它已经裁掉了所以它的齿轮传动装置可以适合3 d打印技术的极限,现在它被设计作为孩子,KickScooter降低规模和实力。

改善其强度和简化其印刷、齿轮传动装置将产生只有四个部分:

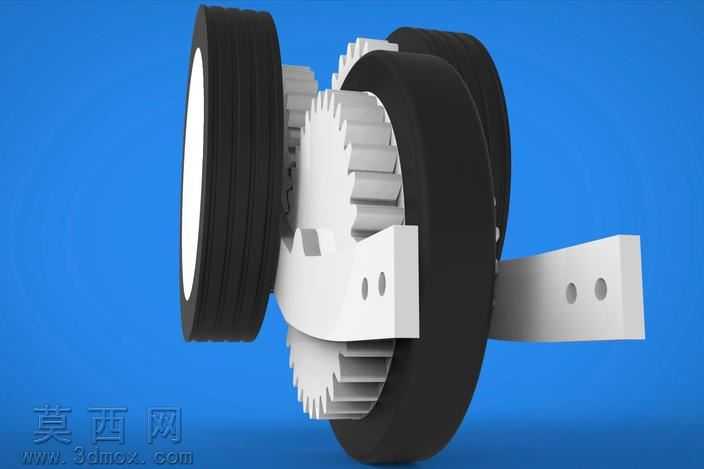

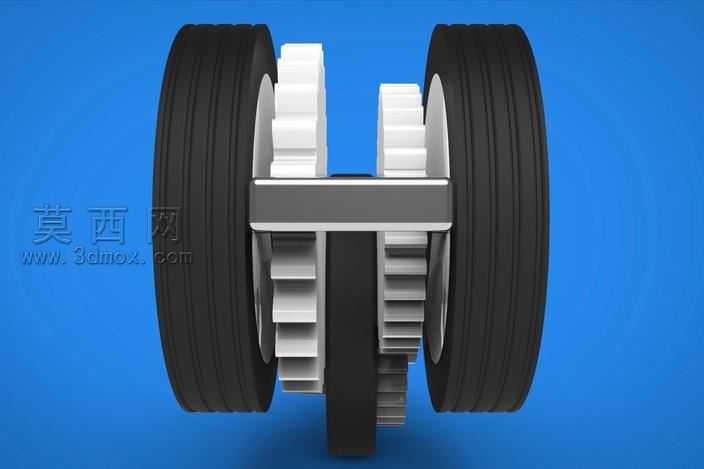

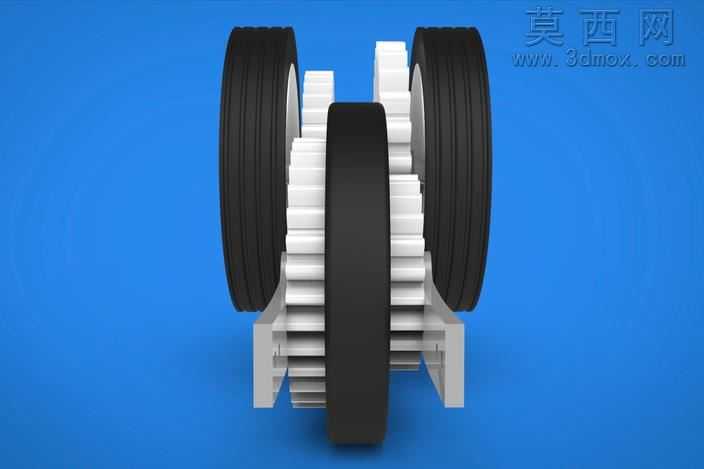

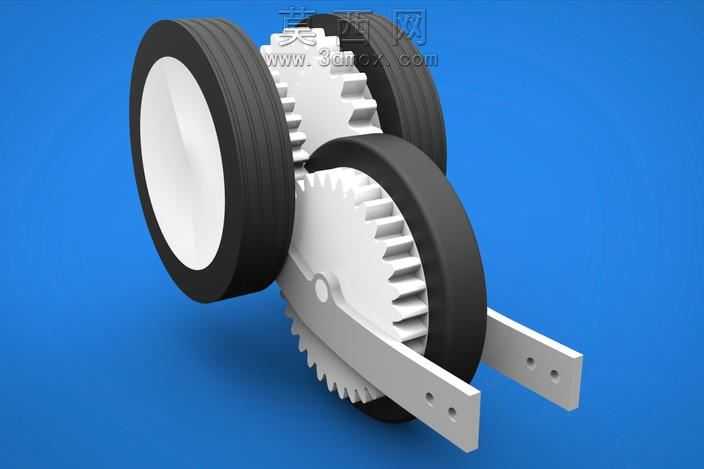

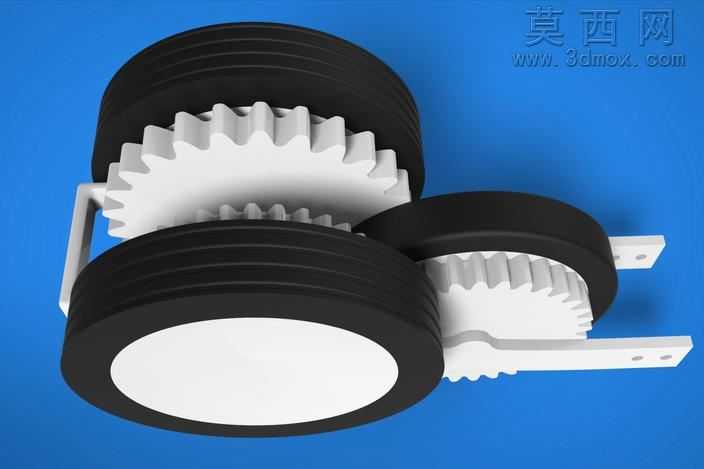

齿轮传动装置的结构 后轮
,这将包括两个附加齿轮和轴,它还包括车轮轮胎,更灵活的材料制造的。
这两个辅助轮,包括附加的齿轮和轴连接结构。

它需要两个3 d印刷材料,一个用于结构齿轮、轴和轮的身体,和第二轮轮胎,轮胎的需求的辅助轮,接触孩子′s的鞋子,不同的后轮,接触地面的表面,但为了简化设计,3 d打印我们建议使用相同的材料,与不同的设计轮胎履带组成不同的需求,更加灵活的辅助车轮轮胎的。

3 d印制技术将提供三个主要优势的概念KickScooter辅助驱动轮。
的第一个是一个伟大的简化设计和减速器的强度的增加,因为它可以做的只有四个部分。
第二个是,允许3 d打印在商店范围几乎不受限制的齿轮乘法和轮设计,适合每一个孩子和每一个位置的确切需求;KickScooter的主体,它不需要太多的修改,将会在中央工厂生产的规模经济。
第三个是,孩子变得越来越强,他可以取代齿轮传动装置与一个更大的车轮直径和齿轮乘法,同时保持KickScooter的主体,这是更灵活变化的大小和力量的孩子。

孩子爱KickScooters,任何孩子试图驾驶KickScooter当有一个接近。 随着他们的成长和变得更强,他们通常上升到自行车可以加快不累,但坐姿的自行车他们失去自由的运动与摩托车的站立位置相比,在那里他们可以把整个身体将更快,也可以轻松跳开关。 他们也失去了自由,因为有很多地方,一群孩子不能进入他们的自行车,公交车,餐馆、房屋、电梯等。

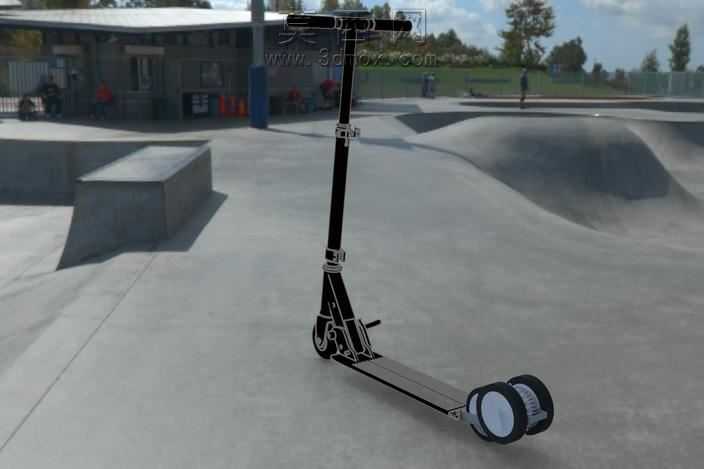

标准KickScooter的主要问题是,孩子必须蹒跚为了踢地面能够推动滑板车,移动他的身体上下平台:他也踢地上他想移动速度;这两个需求使使用KickScooter更无聊,一辆自行车没有身体的上下运动,和链式系统生成一个乘法的速度所以它的腿没有移动速度他想旅行。 建议的解决方案是把一对辅助驱动轮KickScooter的后面,每一个与后轮齿轮系统,将生成所需的乘法速度;孩子会踢辅助驱动轮相反,所以他并′t不得不跛行,并′t踢和相同的速度,他想动。 它被自行车的优点,同时保持所有标准KickScooters的好处。

这个项目是一个适应的主要项目“踢与辅助驱动轮,滑板车:更新”劳尔Juanatey,寻求适应这孩子和3 d打印。 这个项目最近获得了2013年西班牙Altran基金会奖,所以我将有六个月的技术援助Altran为其发展成真正的产品。 carlos perez提供这个项目他的经验在开发自己的电动摩托车底盘,CAD技术和渲染人才。
