带辅助驱动轮的脚踏滑板车结构设计

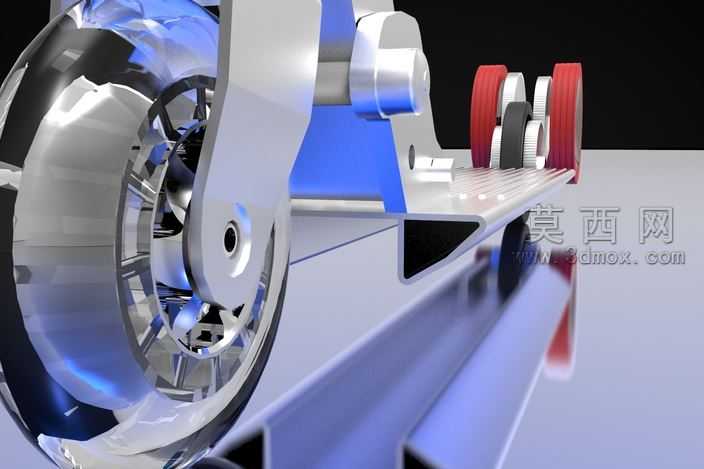

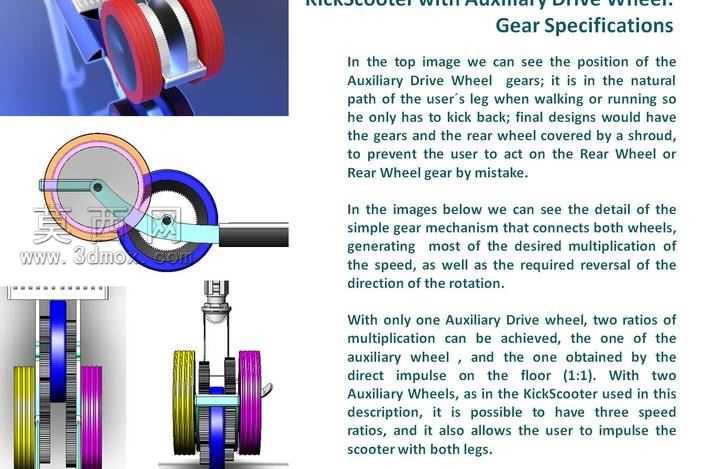

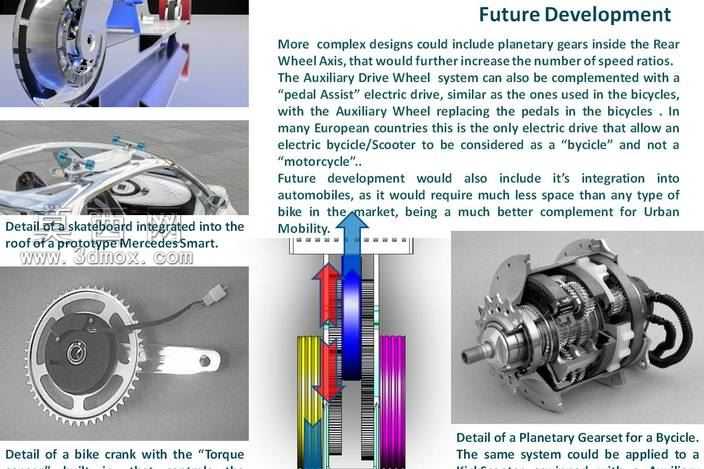

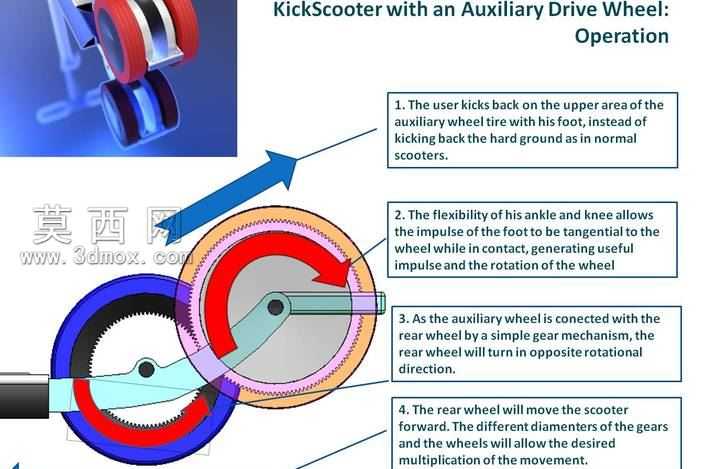

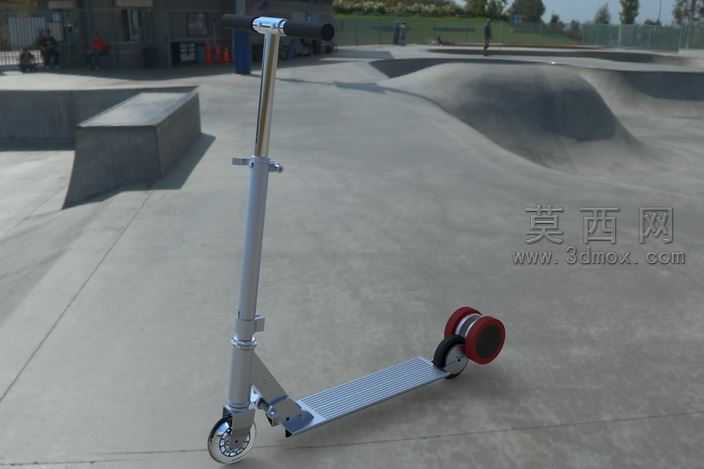

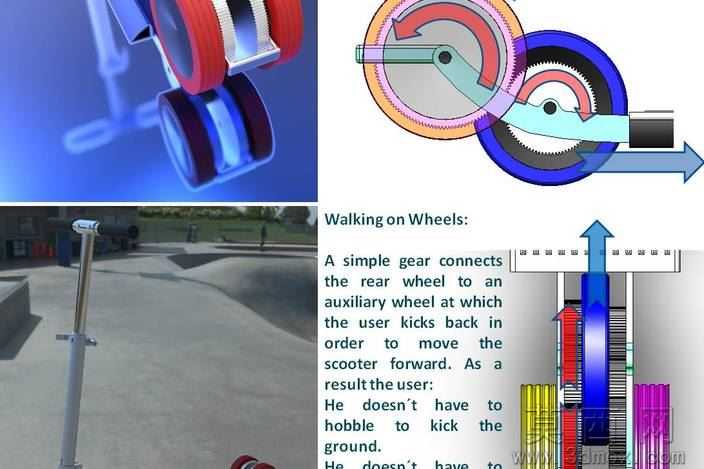

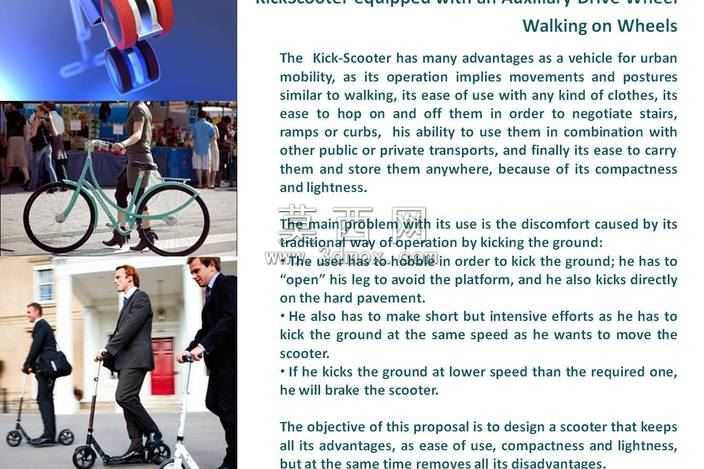

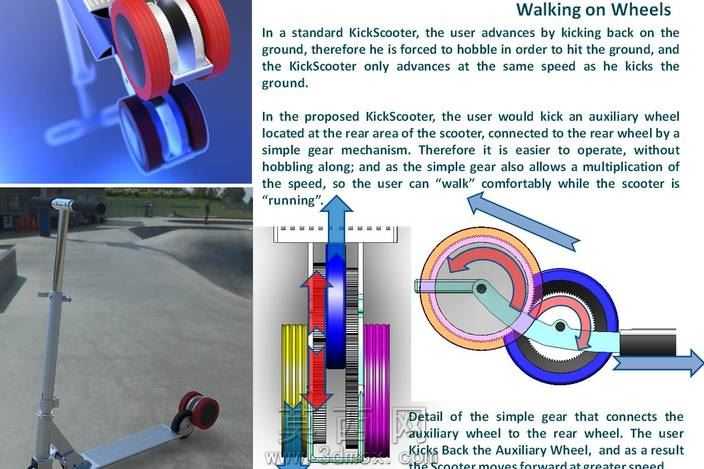

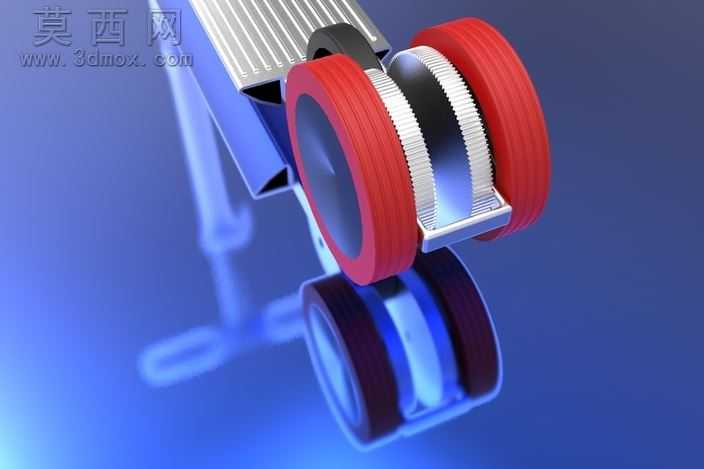

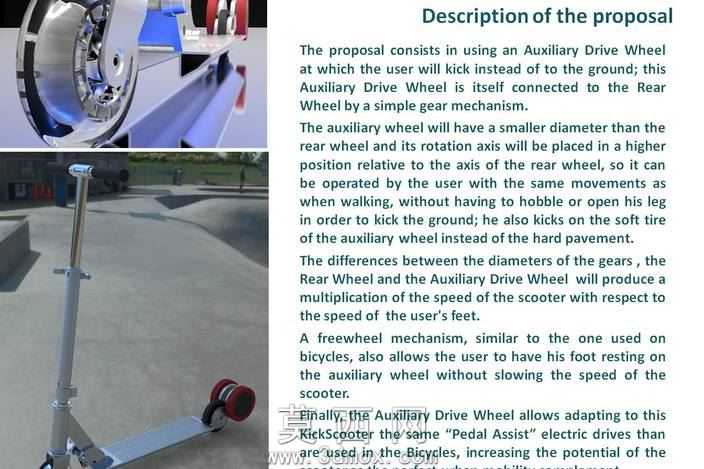

本作品为带辅助驱动轮的脚踏滑板车三维设计方案，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整车总布置的骨架模型搭建，确定前后轮轴距、踏板离地高度、辅助轮安装位置、齿轮传动组的中心距等核心参数，再拆分出踏板基体、转向立杆、后轮组件、辅助驱动轮、齿轮传动机构、握把组件等独立子零件逐一建模。建模过程中对各零件的配合间隙做了精准预留，比如辅助轮与后轮的齿轮啮合侧隙、轮组与车架的转动间隙、转向机构的转动配合公差都做了参数化约束，方便后续调整修改。渲染阶段采用哑光金属材质模拟车架立杆的金属质感，磨砂防滑材质赋予踏板表面，高反光橡胶材质搭配亮面轮毂材质还原轮组的真实视觉效果，齿轮传动组采用不同的金属色区分主动轮、从动轮与传动惰轮，同时添加半透明的传动路径示意贴图，清晰展示动力传递的逻辑。结构设计上针对传统脚踏滑板车需要单脚反复蹬地、行进稳定性不足的痛点，在滑板车后轮区域增设辅助驱动轮，通过定轴齿轮组将辅助轮与后轮做传动连接，用户在行进过程中无需单脚反复蹬地接触地面，仅需通过脚部踩踏驱动辅助轮转动，即可通过齿轮组的速比放大将动力传递至后轮，实现滑板车的持续行进，齿轮组的传动比经过多轮参数调试，匹配普通用户的踩踏频率与舒适的行进速度，既降低了用户的操作难度，避免单脚蹬地带来的行进颠簸感，也提升了滑板车行进过程的稳定性。设计过程中还对双轮辅助驱动的拓展方案做了结构预留，可在车架两侧对称布置辅助驱动轮，适配不同用户的使用习惯，整体模型完整还原了整车的装配关系、传动逻辑与外观细节，所有零件均可独立编辑修改，可用于后续的结构验证、方案展示与样机开发参考。
