双排齿链轮传动结构三维设计

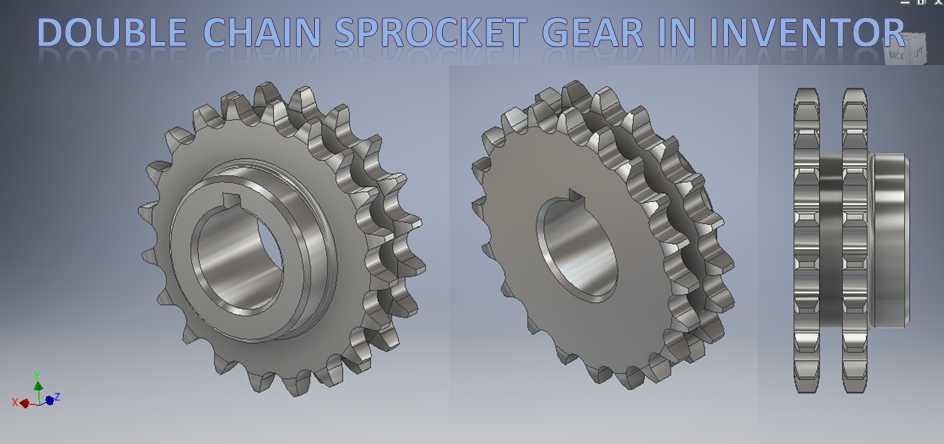

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在输送设备、农业机械、轻工包装线、摩托车传动系统、自动化生产线等场景中承担着远距离、定传动比动力传输的核心作用，而双排链轮正是针对单排链轮承载能力不足、传动平稳性欠佳的重载工况开发的专用传动零件。这款双排链轮的设计首先围绕安装适配性展开，中心轴孔采用键槽定位结构，能够与对应直径的传动轴实现周向固定，避免传动过程中出现链轮与轴的相对滑动，键槽的尺寸公差按照普通平键连接的中等配合精度设计，既可以保证装配时的顺畅推入，又能在额定载荷下传递足够扭矩，不会出现键侧压溃的失效问题。

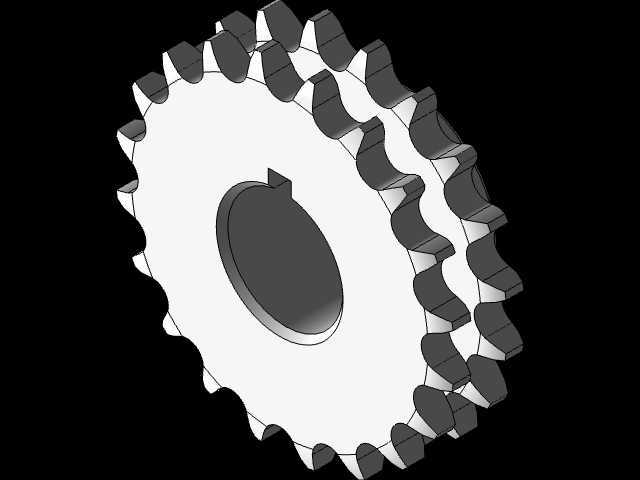

　　从齿形设计来看，链轮的齿廓采用三圆弧一直线的标准滚子链齿形，这种齿形能够保证链条滚子在进入和退出啮合时顺畅滑入齿槽，不会出现卡滞、跳齿的问题，同时齿面的受力分布更均匀，在长期交变载荷作用下，齿根的弯曲应力集中系数更低，能够有效延长链轮的使用寿命。双排结构的设计，是在同一轮毂上布置两组参数完全一致的齿圈，两排齿圈的轴向间距严格匹配双排滚子链的排距尺寸，保证两排链条能够同时均匀受力，不会出现单排过载的偏载问题，相比同规格单排链轮，双排结构的承载能力可以提升60%以上，同时传动过程中的多边形效应带来的振动会被两排齿的啮合相位差部分抵消，传动平稳性明显优于单排结构，更适合中高速、重载的连续运转工况。

　　轮毂部分的设计采用凸台结构，轴向长度根据轴的安装固定要求确定，能够为链轮提供足够的轴向定位支撑，避免在运转过程中出现轴向窜动，轮毂与齿圈之间采用圆弧过渡，减少应力集中，在承受冲击载荷时不会出现轮毂与齿圈连接部位的断裂问题。从安装边界来看，链轮的齿顶圆、齿根圆尺寸严格匹配对应节距的滚子链参数，设计时需要保证链轮安装后与配对链轮的共面度误差控制在允许范围内，否则会加剧链条与齿侧的磨损，甚至出现脱链故障；中心轴孔的尺寸公差、键槽的对称度公差都按照通用机械传动的精度等级设定，能够适配大多数常规工业传动的安装要求，不需要额外进行二次加工即可直接装配使用。

　　在实际应用场景中，这类双排链轮常被用在输送线的驱动端、农机的行走传动系统、摩托车的后传动、机床的进给传动机构中，相比带传动，它不会出现打滑问题，传动比准确，传递效率更高，相比齿轮传动，它的中心距适应范围更大，安装精度要求更低，维护更加方便，不需要复杂的润滑密封结构即可长期运转。设计过程中还充分考虑了加工工艺性，齿形部分可以采用滚齿加工一次成型，轮毂和轴孔可以通过车削完成，键槽通过插削或者线切割加工，整体加工工序简单，不需要特殊的定制刀具，普通的机械加工车间即可完成制造，生产成本可控。另外，链轮的齿面没有做额外的硬化处理设计，用户可以根据实际使用的载荷工况、转速要求，选择后续进行齿面高频淬火或者渗碳处理，进一步提升齿面的耐磨性能，适配更恶劣的工作环境。在装配时，需要注意链轮的轴向固定方式，通常可以采用轴端挡圈或者圆螺母配合止动垫圈的方式，将链轮锁紧在轴上，保证运转过程中不会出现轴向位移，同时要调整好链条的张紧度，过松会导致跳齿，过紧会加剧轴承受力和链条磨损，合适的张紧度能够让传动系统的使用寿命达到最优。
