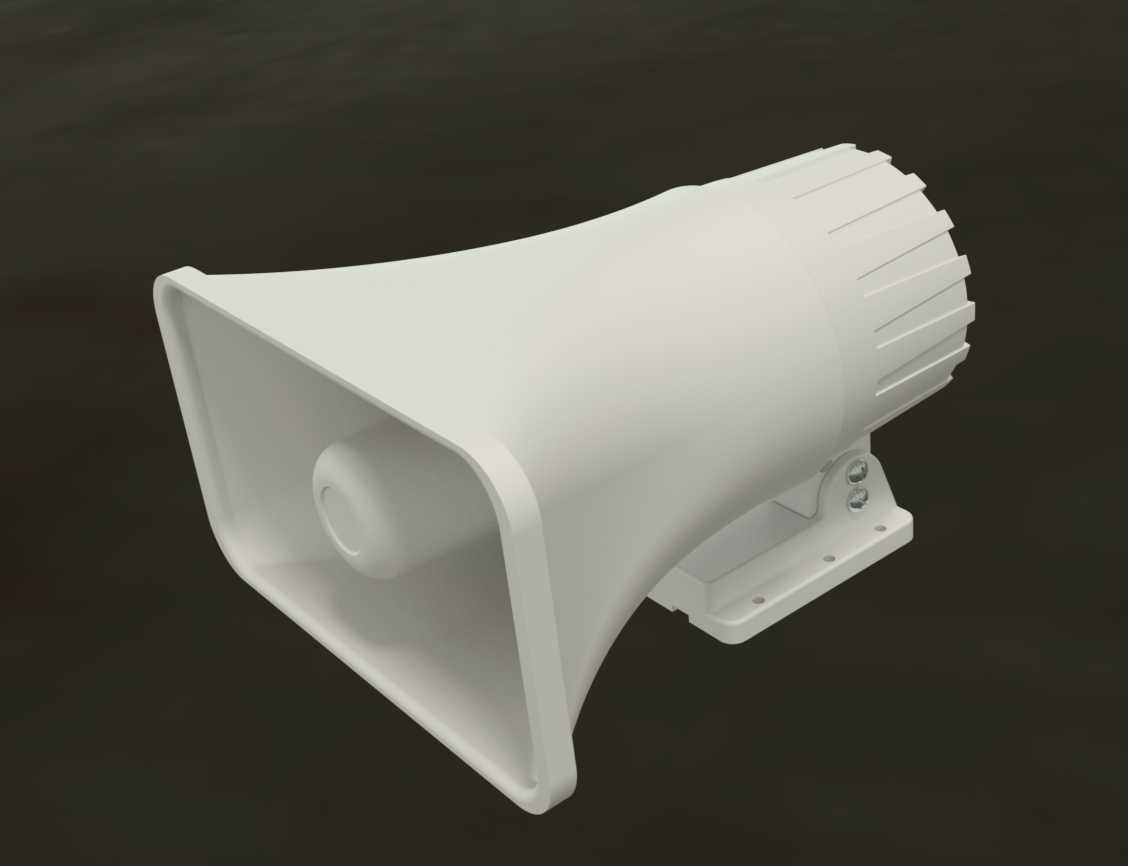

7英寸户外定向扩音喊话喇叭结构设计

　　户外扩音喇叭作为公共广播、现场调度、应急预警场景下的核心声讯终端，其结构可靠性、声辐射效率与安装适配性直接决定了户外复杂工况下的声信号覆盖效果。这款7英寸规格的户外扩音喇叭，在结构设计阶段优先匹配了露天场景的长期使用需求，从声腔构型、安装基座到驱动单元的衔接结构，都围绕户外使用的实际痛点做了针对性优化。

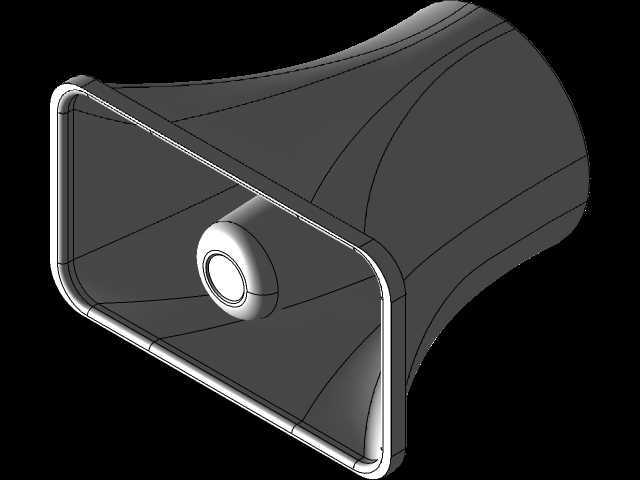

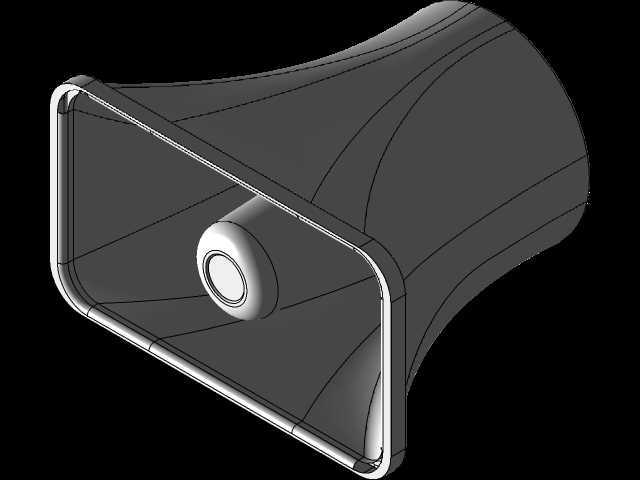

　　从实际应用场景来看，这类扩音喇叭广泛部署在厂区周界、工地现场、景区出入口、农村应急广播点位、大型户外活动临时扩声点位，需要在无遮挡条件下实现百米级的清晰声传输，同时要耐受户外日晒雨淋、温差波动、扬尘侵蚀的复杂环境。在结构设计过程中，首先确定了号筒的扩散角度与声程参数，方锥形号筒的内壁过渡曲面经过连续曲率优化，避免声信号在号筒内部形成驻波干扰，保证中频段语音信号的辐射均匀度，减少近场声染色、远场声衰减过快的问题。号筒出口的边缘做了小角度翻边处理，既可以提升号筒整体的结构刚度，避免大音量工作时号筒壁产生谐振杂音，也能减少声信号在号筒出口处的边缘衍射，提升轴向声压的传输距离。

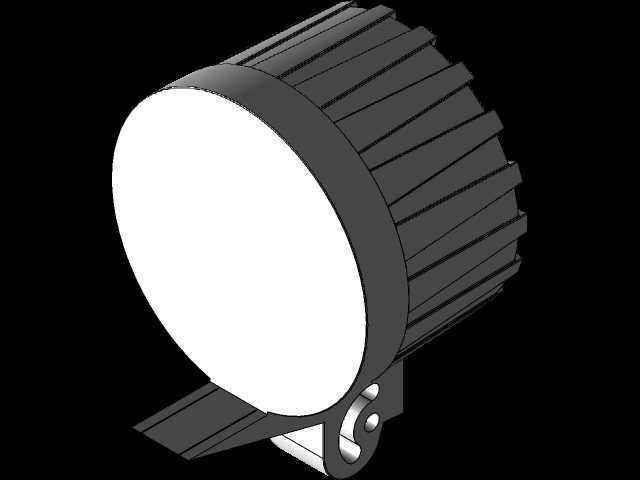

　　驱动单元与号筒的衔接段采用了密封式螺纹锁紧结构，配合环形密封胶圈的压合设计，阻断外部雨水、扬尘从衔接缝隙进入驱动单元内部的路径，保护音圈、磁路组件不受潮、不积尘，延长户外无维护使用的周期。驱动单元的后部外壳设计了周向分布的散热筋结构，在大功率持续工作时，能够通过自然对流带走音圈产生的热量，避免长时间满功率输出时出现音圈过热烧毁、磁钢退磁的问题，适配85瓦额定功率下的长期连续工作需求。

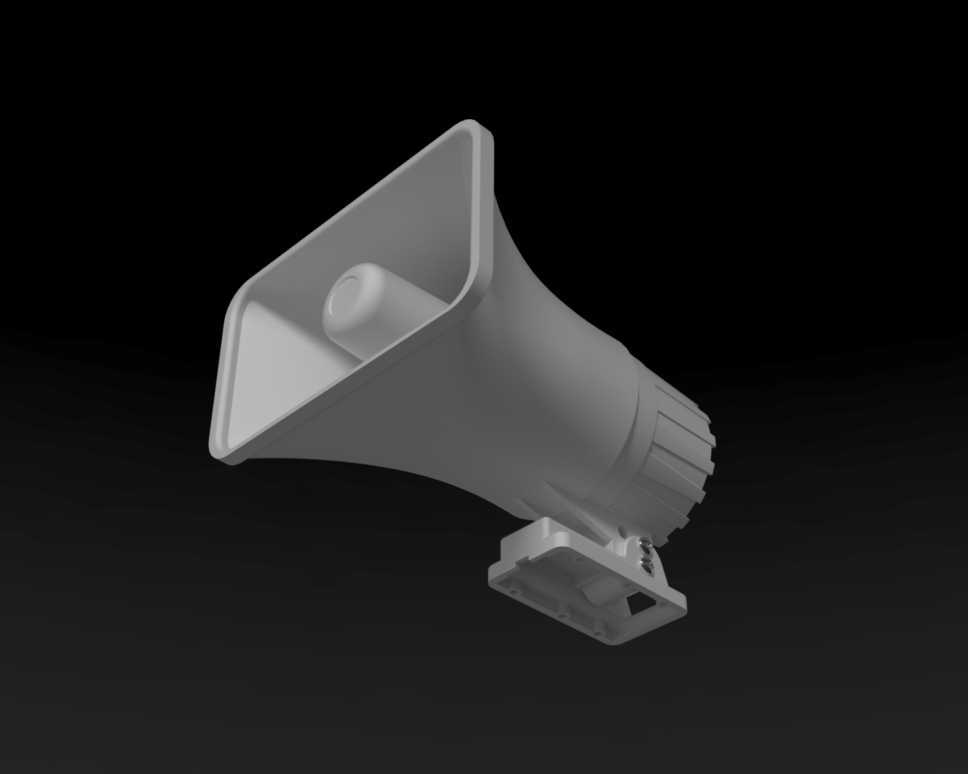

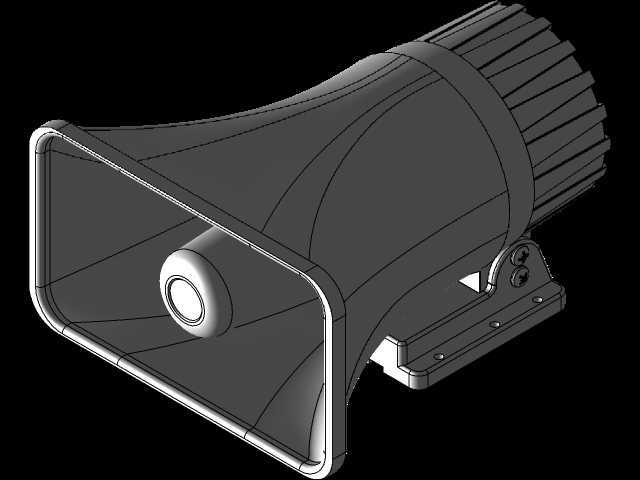

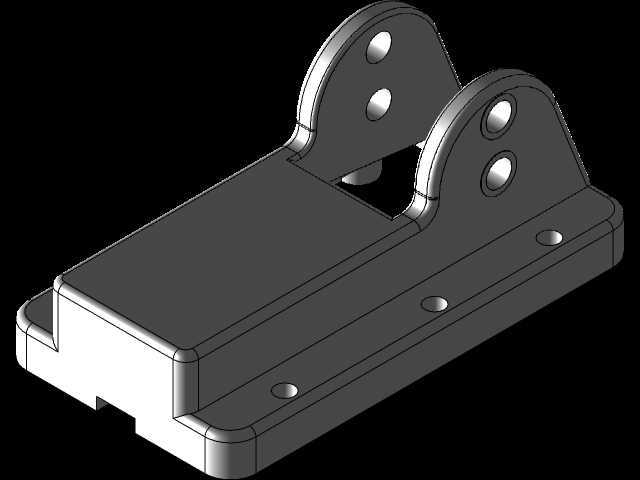

　　安装基座的结构设计充分考虑了现场部署的灵活性，基座采用带加强筋的一体式注塑构型，底部预留了标准的U型安装槽位，既可以通过抱箍固定在管状立杆上，也可以通过膨胀螺栓固定在墙面、水泥基座平面上。基座与喇叭主体的连接部位设计了可调角度的锁紧关节，支持水平方向360度旋转、垂直方向正负45度俯仰调节，安装完成后可以根据现场的声覆盖区域需求，灵活调整喇叭的指向角度，锁紧后依靠齿面咬合结构实现角度固定，避免户外大风环境下喇叭指向发生偏移。

　　在外形尺寸与安装边界的把控上，这款7英寸喇叭的号筒开口尺寸、整体纵深都经过实测校准，和市面同功率等级的主流同规格产品保持了安装尺寸的通用性，替换老旧损坏的同类型喇叭时，不需要重新打孔调整安装点位，直接适配原有安装基座即可完成部署，降低现场改造的施工成本。号筒壁厚经过反复校核，在保证结构强度、避免谐振的前提下尽可能控制壁厚，降低整体自重，减少高空安装时的承重负载，也降低安装作业的难度。

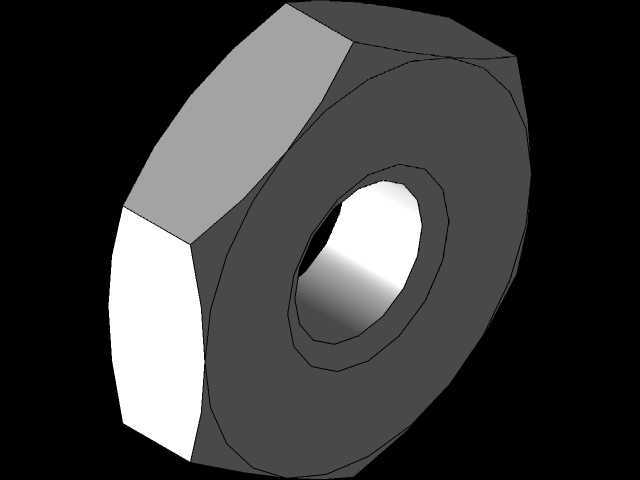

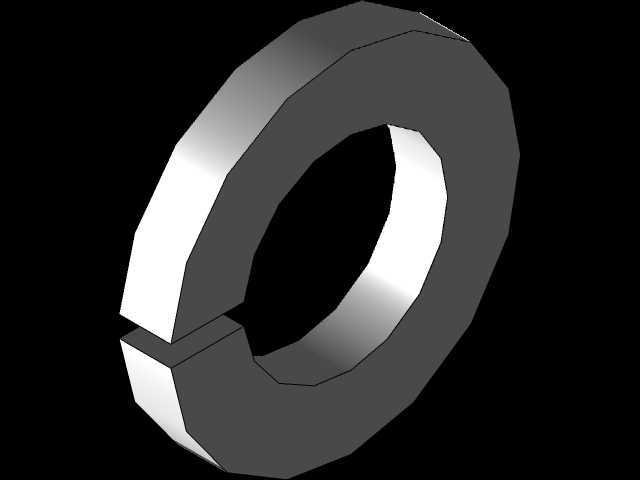

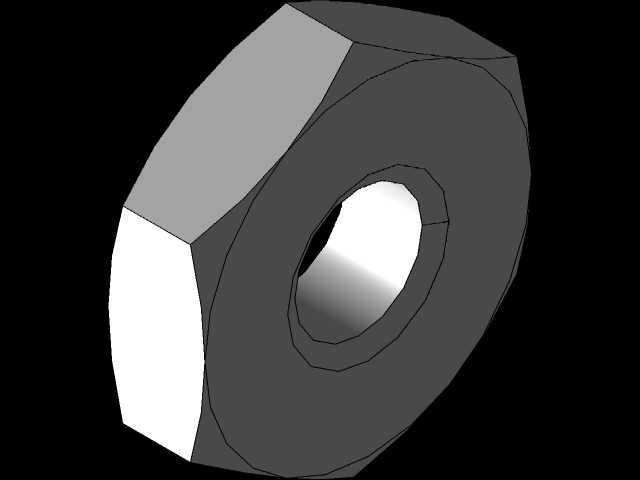

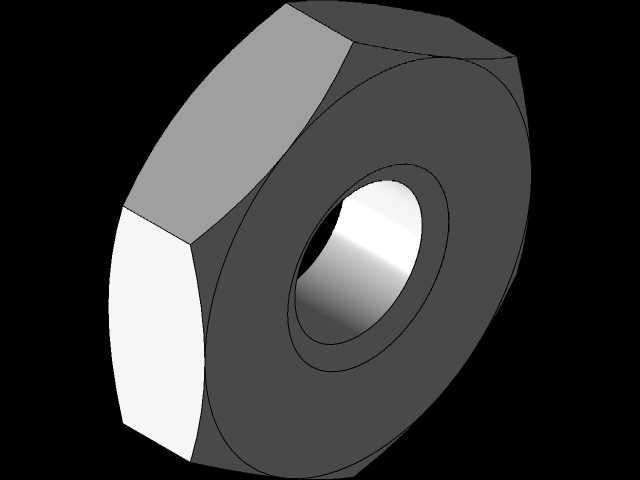

　　从结构细节来看，喇叭所有外露的金属连接件都采用了防锈材质，避免长期户外使用出现锈蚀卡死的问题，后期维护调整角度时不会因为连接件锈蚀无法操作。号筒表面采用哑光耐候涂层，既可以减少阳光直射下的紫外线老化，也能避免亮面材质在户外产生光反射干扰，同时哑光表面不容易附着扬尘，长期使用后外观清洁度更容易保持。驱动单元的接线部位设计了防水接线仓，线缆接入后通过防水格兰头锁紧密封，避免雨水顺着线缆流入接线端子造成短路故障，适配户外露天布线的防护要求。

　　在建模过程中，所有配合面的公差都按照户外塑胶件与金属件的配合标准做了预留，号筒与驱动单元的同轴度公差控制在合理范围内，保证声信号传输的同心度，避免因为装配偏心导致声压分布不均。安装基座的加强筋分布经过受力仿真验证，在最大风速工况下，基座的形变量控制在允许范围内，不会出现固定不稳、喇叭晃动的问题。整体结构没有多余的复杂构型，零件数量精简，既降低了生产装配的复杂度，也减少了后期使用过程中可能出现故障的连接点位，提升整体可靠性。
