带座外球面UCP210立式轴承单元结构

　　在常规轻工输送线、小型农机传动端、普通工业风机的转轴支撑环节，这类带立式座的外球面轴承单元是应用频次极高的支撑部件，不需要额外加工复杂的轴承安装腔，仅需通过底座两个安装孔完成螺栓固定，就能为旋转轴提供稳定的径向支撑，同时可补偿一定范围内的轴系初始对中误差，降低现场安装的调试难度。从结构设计逻辑来看，该单元将外球面球轴承与铸造立式轴承座整合为一体，轴承外圈的球面结构与座体内腔的球面配合面形成自适应调心结构，当传动轴出现轻微的挠曲变形、或者安装底座存在小范围的平面度误差时，轴承可随轴的偏摆自动调整角度，避免轴承内部滚道出现偏载卡滞，延长支撑部件的实际使用寿命。

　　轴承内圈采用顶丝锁紧结构，装配时仅需拧紧内圈延伸端的两个紧定螺钉，即可实现内圈与转轴的周向固定，不需要额外配置轴肩、锁紧螺母等轴向定位零件，大幅简化轴系的结构设计，尤其适合转速不超过3000rpm、载荷中等的常规传动场景。从安装边界尺寸来看，该型号轴承座的底座为对称矩形结构，两个安装螺栓孔沿轴承中心轴线对称分布，安装时需要预留的底座固定空间需覆盖底座整体长宽尺寸，轴承中心到底座安装面的中心高为该型号的核心安装参数，设计轴系布局时需要严格匹配该中心高尺寸，避免出现轴系与安装面干涉、或者传动带张紧度不足的问题。

　　轴承内孔为标准圆柱通孔，适配对应直径的光轴装配，内圈两端伸出的密封结构为接触式橡胶密封圈，可阻挡常规工况下的粉尘、切削液飞溅进入轴承内部滚道，维持轴承内部润滑脂的密封性能，减少日常维护的注脂频次。轴承座的铸造本体通常采用灰铸铁材质，具备足够的刚性吸收传动过程中的振动，底座与安装面接触的位置设计有平整的加工面，保证安装后轴承单元的支撑稳定性，座体顶部预留的注油孔可直接连通轴承内部滚道，长期运行后可在不拆解轴承单元的情况下完成润滑脂补充，适配长时间连续运行的工业设备工况。在实际选型应用中，这类带座轴承单元常被用于输送带的从动辊支撑、小型减速机的输入输出端辅助支撑、农用脱粒设备的转轴支撑、小型通风设备的叶轮轴支撑等场景，相比分体式的轴承加轴承座装配方案，该类集成单元的零件数量更少，现场安装步骤更简单，不需要在装配时调整轴承与座体的配合公差，也不需要额外加工轴承座的安装定位止口，仅需保证安装底座的平面度在允许范围内，拧紧固定螺栓即可完成装配，大幅降低设备组装的工时成本。

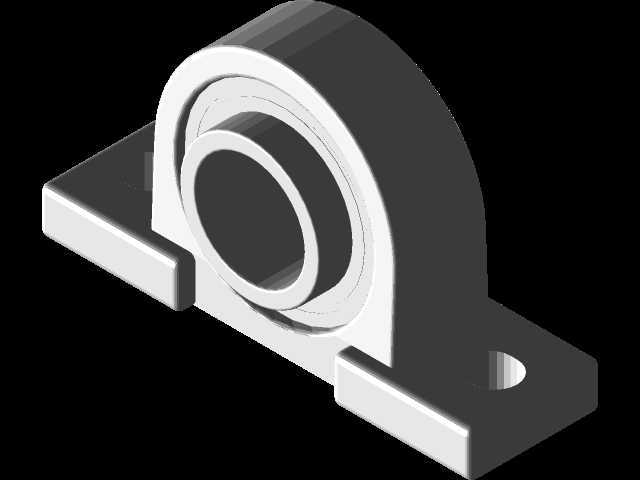

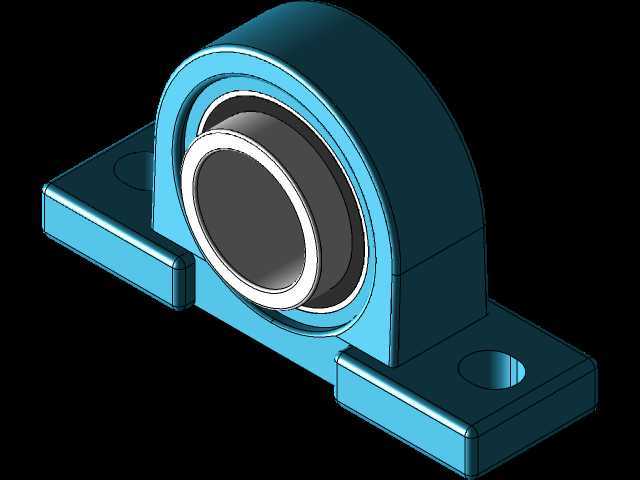

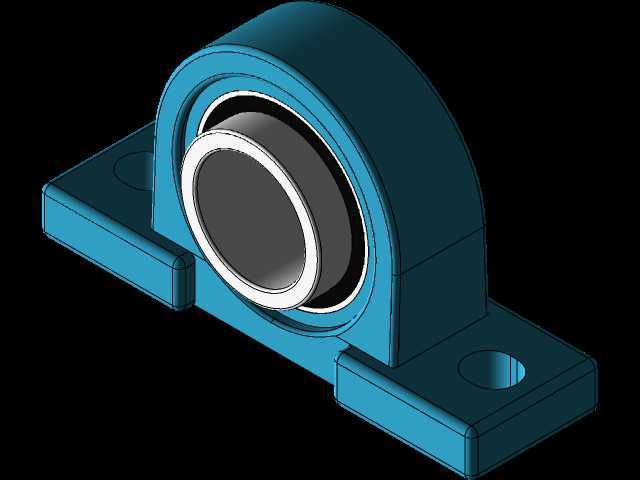

　　从建模细节来看，该三维结构完整还原了轴承座的铸造圆角、安装沉孔、轴承外圈与座体的配合球面、内圈紧定螺钉孔、密封圈的唇口结构等细节，可直接用于设备整体装配的干涉检查、安装工位的空间布局校验，也可作为非标设备设计时的标准件选型参考，帮助设计人员快速完成轴系支撑部分的结构布局，避免因标准件尺寸核对偏差导致的装配干涉问题。需要注意的是，这类轴承单元的调心角度存在一定范围限制，当轴的偏转角超过允许值时，密封圈会出现异常磨损，同时轴承内部的接触应力会大幅上升，因此在长轴系设计时，仍需要合理计算轴的挠度，控制支撑点的跨距，不能完全依赖轴承的调心能力抵消轴系的变形误差。在安装作业时，需要先将轴承内圈套入转轴的对应位置，初步拧紧顶丝后再固定轴承座的底座螺栓，最后二次锁紧顶丝，避免安装过程中出现轴承座受强制应力导致的座体开裂问题。日常运维过程中，需要定期检查密封圈的完好状态，若发现密封圈破损需及时更换，避免外界杂质进入滚道造成轴承早期磨损，注脂时需要选用适配工况温度的锂基润滑脂，注脂量控制在轴承内部空腔的三分之一到二分之一即可，过量注脂反而会造成轴承运行时温升过高，影响正常使用。
