UCP206带座外球面轴承三维结构设计

　　在各类轻工输送、小型农机、食品加工生产线以及普通工业传动设备的设计选型中，带立式座的外球面轴承是出镜率极高的支撑类部件，UCP206作为该系列里适配中等载荷工况的常用规格，其结构设计的合理性直接决定了整套传动机构的运行稳定性与维护便捷性。从实际工程应用场景来看，这类带座轴承常被用在皮带输送机的托辊两端支撑、小型包装设备的辊筒轴系固定、农用脱粒机的传动轴定位、风机盘管的风轮支撑等位置，这些场景普遍存在安装基准面加工精度有限、轴系运行中存在轻微挠度、现场维护条件一般的特点，这也正是带座外球面轴承的设计出发点。

　　从产品功能特性来看，UCP206的核心结构分为铸铁立式座体与内嵌的外球面球轴承两部分，座体采用灰铸铁铸造成型后经时效处理再加工安装面，能够承受中等强度的径向载荷，同时可耐受一定程度的冲击载荷，适配的轴径为30mm，这也是206系列轴承的标准内孔尺寸。内嵌的外球面轴承外圈为球面结构，与座体内的球面安装腔配合，能够实现自动调心功能，当安装面存在平面度误差、或者轴系受载出现轻微弯曲变形时，轴承可自动补偿角度偏差，避免出现轴承卡滞、局部应力集中导致的早期失效。轴承内圈一侧带有紧定螺钉结构，安装时无需额外加工轴肩，直接将轴穿入内孔后拧紧紧定螺钉即可完成轴与内圈的周向固定，大幅降低了轴系的加工难度与现场安装的工作量，对于设备改造、现场抢修类场景十分友好。

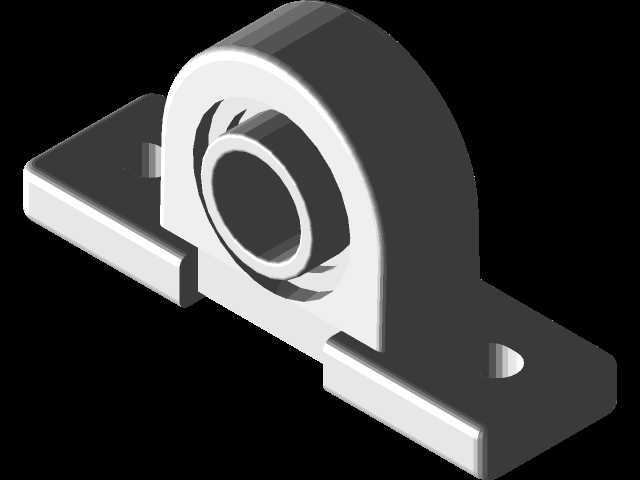

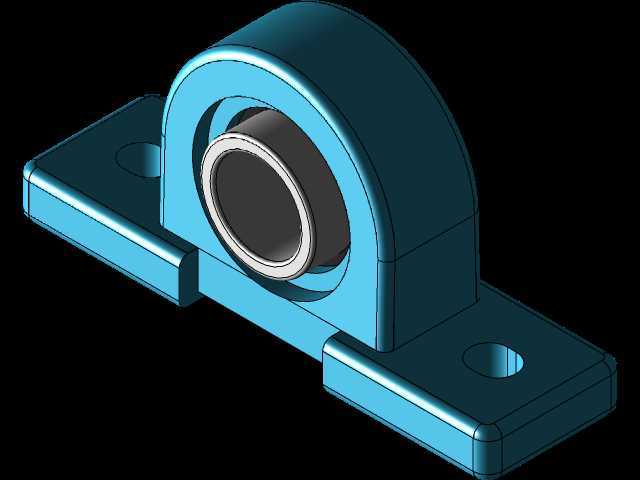

　　从设计思路层面拆解该部件的三维结构，首先要明确安装边界的约束：立式座的两个安装脚为对称布置的长圆孔结构，长圆孔的设计允许安装时在垂直于轴的方向上微调中心距，补偿机架加工时的孔位误差，两个安装孔的中心距是选型安装时必须核对的核心尺寸，安装孔的孔径适配常用的M14螺栓，能够提供足够的压紧力避免运行中座体移位。座体的中心高是另一个关键安装参数，决定了轴系的安装高度，建模时需要保证轴承内孔中心到安装底面的尺寸公差控制在合理范围内，避免多支撑点的轴系出现高低差导致的别劲问题。轴承部分的密封结构采用双侧接触式橡胶密封，能够阻挡常规工况下的粉尘、水渍进入轴承内部滚道，适配多尘、有少量喷淋的生产场景，轴承内部预填了通用锂基脂，正常工况下可实现较长时间的免维护运行，降低日常运维的工作量。

　　在进行三维建模时，需要重点关注几个配合面的尺寸精度：一是座体球面腔与轴承外圈球面的配合公差，既要保证调心动作的顺畅，又不能间隙过大导致运行中出现晃动异响；二是轴承内孔与轴的配合公差，考虑到紧定螺钉的固定方式，内孔公差选用间隙配合即可，方便现场穿轴安装；三是安装底面的平面度要求，建模时需要标注合理的形位公差，避免安装时座体出现翘曲，导致轴承内圈与外圈出现偏斜。从外形尺寸来看，整个座体的总长度、总宽度、总高度都属于紧凑设计，不会占用过多的安装空间，两个安装脚的厚度经过强度校核，在额定载荷下不会出现断裂变形，座体顶部的注油孔位置正对轴承滚道，后期补充润滑脂时无需拆卸轴承，直接通过油嘴即可完成注油操作，这一细节设计大幅提升了后期维护的便捷性。

　　在实际选型应用中，需要注意该型号轴承的额定动载荷与静载荷参数，匹配对应工况的负载要求，避免过载使用导致的轴承寿命缩短；安装时需要先将座体固定在机架上，再穿入轴调整位置后拧紧紧定螺钉，紧定螺钉的拧紧力矩需要符合规范，避免力矩过大滑牙或者力矩过小导致轴与内圈打滑跑圈。这类带座轴承的结构设计充分考虑了工业现场的实际使用条件，没有追求过高的加工精度，而是通过结构本身的补偿能力降低对安装基准与轴加工精度的要求，在成本与可靠性之间取得了极佳的平衡，这也是其能够在各类中低速传动场景中被广泛应用的核心原因。建模过程中还原这些结构细节，能够帮助设计人员在整机设计阶段准确完成干涉检查、安装空间校核，提前规避现场安装时可能出现的尺寸不匹配问题，提升整机设计的效率与可靠性。
