UCP208立式带座外球面轴承结构

　　做传动结构设计的工程师对UCP系列带座外球面轴承不会陌生，这类部件是中小型传动系统里最常用的支撑单元，UCP208作为内径40mm的常用规格，在轻工输送线、小型农机、食品包装辅机、普通机床辅传结构里随处可见。不同于需要配合轴承座、密封件、锁紧套单独装配的分体式轴承，UCP208是集成化的支撑单元，出厂时已经完成轴承与铸钢座体的配合校准，现场安装时不需要额外做轴承座的同轴度配研，只需要将座体固定在安装基面，穿入传动轴锁紧即可，能大幅缩短现场装配的调试周期。

　　从实际使用场景来看，这类带座轴承最适合用在安装基面加工精度不高、轴系存在轻微挠曲变形的工况里，比如皮带输送机的端部辊筒支撑，很多现场的安装机架是型钢焊接后简单打磨的基面，两个支撑位的同轴度很难达到深沟球轴承的安装精度要求，UCP208的外球面轴承外圈与座体的安装孔是球面配合，具备一定的自动调心能力，能补偿2度以内的轴系偏斜，避免轴承因为安装不对中出现早期磨损。在小型粮食加工设备里，这类轴承还能适应多尘的工作环境，轴承自带的密封圈能阻挡大部分粉尘进入滚道，比开放式的深沟球轴承维护周期更长。

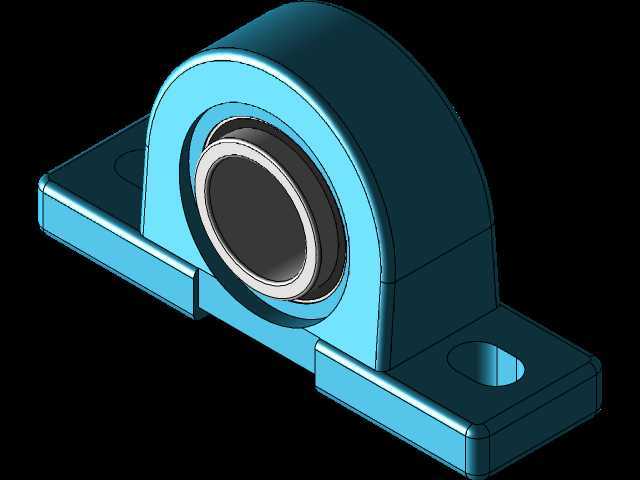

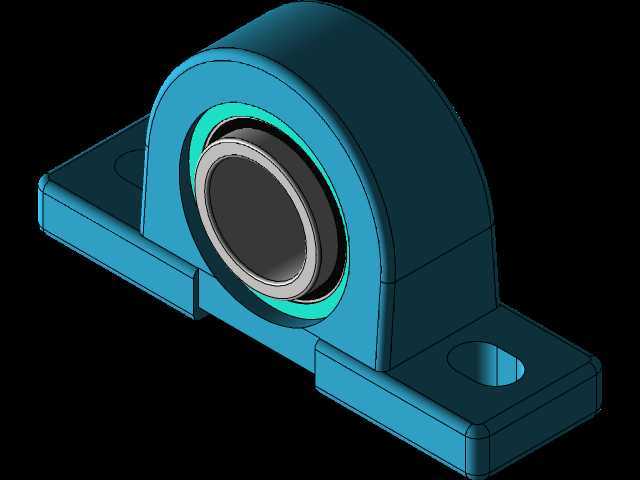

　　从结构设计的角度拆解这个模型，首先是立式铸钢座体的部分，座体采用整体式铸造结构，底部是两个对称的安装耳，每个安装耳上开有长圆形的安装孔，这种长圆孔设计是为了方便安装时调整轴承的轴向位置，补偿轴系加工的长度误差，不需要在安装时重新配钻安装孔。座体的承托部分是半包围的球面座孔，和外球面轴承的外圈球面完全贴合，承托面的接触面积足够大，能承受中等强度的径向载荷，同时也能承受一定的轴向窜动载荷。轴承部分采用双密封结构，内侧是接触式橡胶密封圈，外侧带防尘挡圈，滚道采用的是外球面轴承特有的大游隙设计，适配轴系的轻微偏斜，内圈的一端带有顶丝结构，安装时将内圈套在轴上，拧紧两个对称的顶丝就能实现轴承与轴的周向固定，不需要额外加工轴肩或者配做锁紧螺母，对于中小载荷的传动场景来说，这种固定方式足够可靠，装拆也非常方便。

　　再说到安装边界的尺寸逻辑，UCP208的适配轴径是40mm，对应常规的40mm直径光轴，不需要在轴上加工定位台阶，降低了轴类零件的加工成本。座体的中心高是固定的标准值，两个安装孔的中心距也是行业通用的标准尺寸，不同厂家生产的同型号UCP208轴承座安装尺寸完全互换，设备维护更换时不需要重新加工安装基面，直接替换即可。座体底部的安装面是经过铣削加工的平面，安装时只需要保证基面的平面度在0.1mm以内，就能满足安装要求，不需要像安装剖分式轴承座那样刮研接触面上色检查。需要注意的是，这类轴承的调心能力是有限的，安装时如果轴的偏斜角度超过2度，球面配合的接触面会出现应力集中，反而会加速座体和轴承外圈的磨损，所以安装时还是要尽量保证两个支撑位的同轴度在合理范围内，不能完全依赖调心功能抵消安装误差。

　　在实际选型时，很多工程师容易忽略载荷方向的问题，UCP208的立式座结构最适合承受垂直向下的径向载荷，如果设备运行时存在较大的向上或者水平方向的冲击载荷，就需要额外增加限位结构，或者改用其他安装形式的带座轴承。另外在三维建模时，这个模型的细节处理也贴合实际生产的要求，比如安装孔的倒角、座体的铸造圆角、密封圈的凸起结构都做了还原，在做设备整体装配干涉检查时，能准确模拟轴承的实际外形，避免出现安装时和周边结构件干涉的问题。很多新手工程师在做输送线设计时，容易把轴承座的安装空间留小，没有预留扳手拧紧顶丝和安装螺栓的操作空间，参考这个标准模型的外形尺寸预留安装位置，就能避免后期装配时出现操作空间不足的问题。

　　从维护的角度来说，UCP208的结构也非常适合非专业维护人员操作，轴承自带注油孔，日常维护时只需要通过注油杯定期补充润滑脂即可，不需要拆解轴承座，在一些没有专业维修人员的生产现场，这种易维护的特性非常实用。对比同载荷等级的其他支撑结构，UCP208的综合成本更低，安装调试更快，互换性更好，这也是它能在通用机械领域被广泛应用的核心原因。
