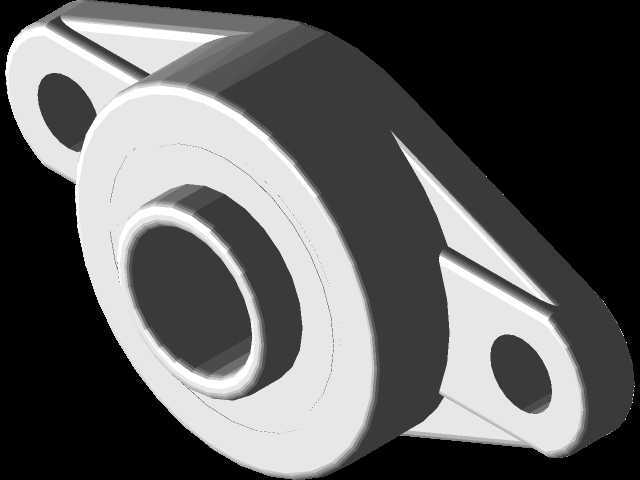

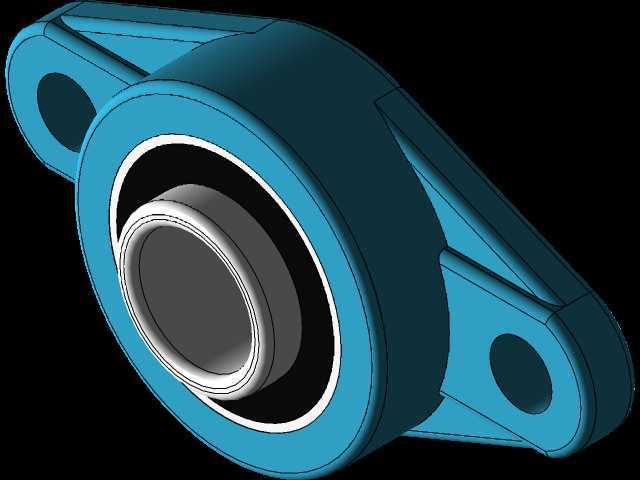

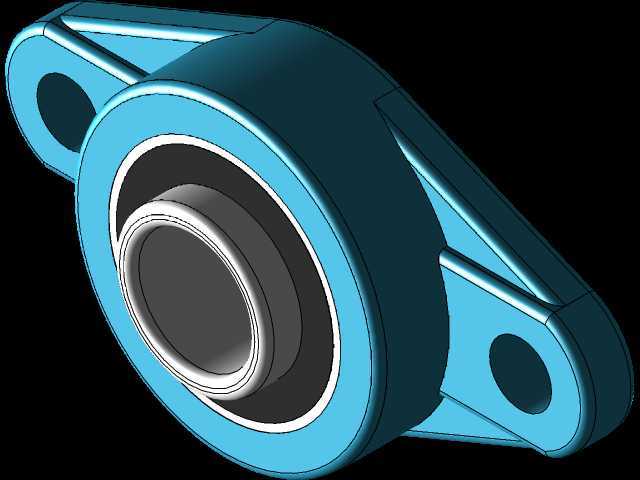

在轻工输送线、食品包装设备、小型农用机械以及纺织机械的传动系统布局中,这类菱形法兰式外球面带座轴承是极为常见的支撑部件,它的核心作用是为旋转的光轴提供稳定的径向支撑,同时补偿一定范围内的轴系安装对中误差,降低现场安装的精度要求,减少设备运维阶段的调整工作量。不同于立式安装的P型座或者方形F型座,菱形的安装座结构更适合安装面空间局促、两个安装螺栓呈对角分布的场景,两个安装耳的延伸方向刚好对应螺栓的受力方向,在承受中等径向载荷的工况下,能在占用更小安装面积的同时保证足够的连接强度。从结构设计逻辑来看,UCFL206的整体结构分为两个核心部分,一是冲压铸造一体的菱形铸铁座体,二是内嵌的外球面球轴承内芯。座体的轴承安装孔采用了与轴承外球面匹配的弧面设计,装配时轴承外球面可以在座孔内做小角度的偏转,以此抵消轴加工时的直线度误差、安装时的座体与轴的垂直度偏差,或是设备运行过程中机架轻微变形带来的轴系不同心问题,这种自调心特性是普通深沟球轴承加刚性座所不具备的,尤其适合那些机架刚性一般、现场安装调试条件有限的中小型设备。座体的两个安装耳做了加厚的过渡处理,螺栓穿孔的位置设计了沉头平面,保证安装时螺栓头或者螺母能完全贴合座体表面,避免锁紧时出现点接触导致的应力集中,长期受载下也不会出现安装耳开裂的问题。
安装孔的中心距是选型时的核心边界尺寸,UCFL206对应的安装孔中心距符合行业通用标准,适配公称内径30mm的外球面轴承,对应的轴径为30mm,座体的总厚度、轴承内芯的内圈宽度、锁紧结构的突出尺寸都有统一的行业规范,设计选型时只要确认轴径、安装面的螺栓孔位、轴端到安装面的距离这几个参数,就能直接替换同型号的产品,不需要额外做结构修改。轴承内芯的设计上,内圈两侧伸出的宽度比普通深沟球轴承更长,一方面是为了增加与轴的配合接触长度,提升支撑的稳定性,另一方面是为了集成锁紧结构,常见的顶丝锁紧结构就在内圈的侧面,安装时将轴穿入内孔后拧紧两个对称的顶丝,就能把轴承内圈和轴牢牢固定,不需要额外的轴肩或者锁紧螺母,进一步简化了轴的加工工序,降低轴类零件的加工成本。
密封结构也是这类带座轴承的设计重点,因为这类轴承很多时候用在有粉尘、少量水汽的生产场景,比如粮食输送线、包装车间的输送辊道,轴承内圈和外圈之间设计了多层接触式密封圈,能阻挡外界的粉尘、碎屑进入轴承内部的滚道,同时锁住内部的润滑脂,正常工况下出厂时填充的润滑脂可以满足很长时间的运行需求,不需要频繁注油维护,减少设备的停机保养时间。在实际建模过程中,需要重点关注几个配合面的尺寸精度:一是座体的球面安装孔与轴承外球面的配合公差,既要保证轴承能在孔内灵活偏转实现调心功能,又不能间隙过大导致运行时出现晃动;二是轴承内孔与轴的配合公差,考虑到顶丝锁紧的特性,一般选用间隙不大的过渡配合,方便现场安装时穿轴,同时顶丝锁紧后不会出现打滑跑圈的问题;三是安装耳的螺栓穿孔直径,要比适配的安装螺栓直径大1到2mm,预留出安装时的位置调整余量,避免因为加工误差导致螺栓无法穿入。另外座体的铸造圆角设计也不能忽略,所有的转角位置都要设计合理的铸造圆角,避免铸造时出现应力集中导致的铸件缺陷,同时提升座体的抗冲击能力,在设备启动、急停产生冲击载荷时不会出现断裂问题。这类带座轴承的选型还要结合实际载荷特性,如果设备运行时存在较大的轴向载荷,就需要额外考虑轴向定位的结构,因为标准的UCFL系列带座轴承主要承受径向载荷,轴向承载能力有限,在有轴向力的场景下需要成对使用或者增加轴向限位结构。
在三维建模的细节处理上,座体表面的拔模斜度要符合铸造工艺的要求,一般外表面取1到1.5度的拔模斜度,方便铸件脱模,安装面的加工余量要在建模时提前预留,保证后续机加工后能达到要求的平面度,让轴承座安装后能和设备机架完全贴合,不会出现倾斜。轴承内部的滚道、钢球、保持架结构如果是做整机装配模型可以适当简化,但如果是做轴承本身的细节设计,就要还原滚道的曲率半径、钢球的直径和数量、保持架的兜孔结构,保证模型能用于后续的有限元受力分析,校核不同载荷下的接触应力和变形量。很多新手在建模这类标准件时容易忽略安装后的空间预留问题,比如轴承内圈两侧的密封件突出部分、顶丝的头部突出尺寸,这些尺寸如果没有预留足够的空间,实际装配时就会和周边的机架结构、传动轮等部件发生干涉,所以建模时要严格按照实际样本的尺寸把所有突出结构都做出来,在整机装配阶段做干涉检查时就能提前发现问题,避免到了加工装配阶段才发现结构冲突造成返工。
