在桌面级计算硬件的结构设计领域,处理器作为核心运算单元,其物理封装结构的精准还原是整机结构适配、散热系统匹配、主板兼容性验证环节的重要基础。本次还原的LGA1151接口处理器,针对八代酷睿平台的物理特征做了写实化的结构复刻,完全贴合实际量产产品的外形边界与安装配合尺寸,可直接用于台式机机箱内部结构干涉检查、风冷/水冷散热器安装位匹配、主板CPU插槽区域的装配仿真等工程场景。
从实际应用场景来看,该处理器结构模型可覆盖消费级台式主机装配验证、工业控制计算机硬件选型适配、小型化ITX机箱内部空间校核、定制化散热模组开发测试等多个方向。做整机结构设计时,很多工程师容易忽略处理器顶盖与周边电容、插槽卡扣的高度差,导致散热器扣具安装后出现压合不平整、电容干涉的问题,这个模型完整还原了金属顶盖的边缘倒角、基板四周的贴片元件排布高度、基板两侧的定位缺口位置,能直接导入装配环境做静态干涉检查,不需要反复拿实物样品做试装,能大幅缩短硬件适配阶段的验证周期。

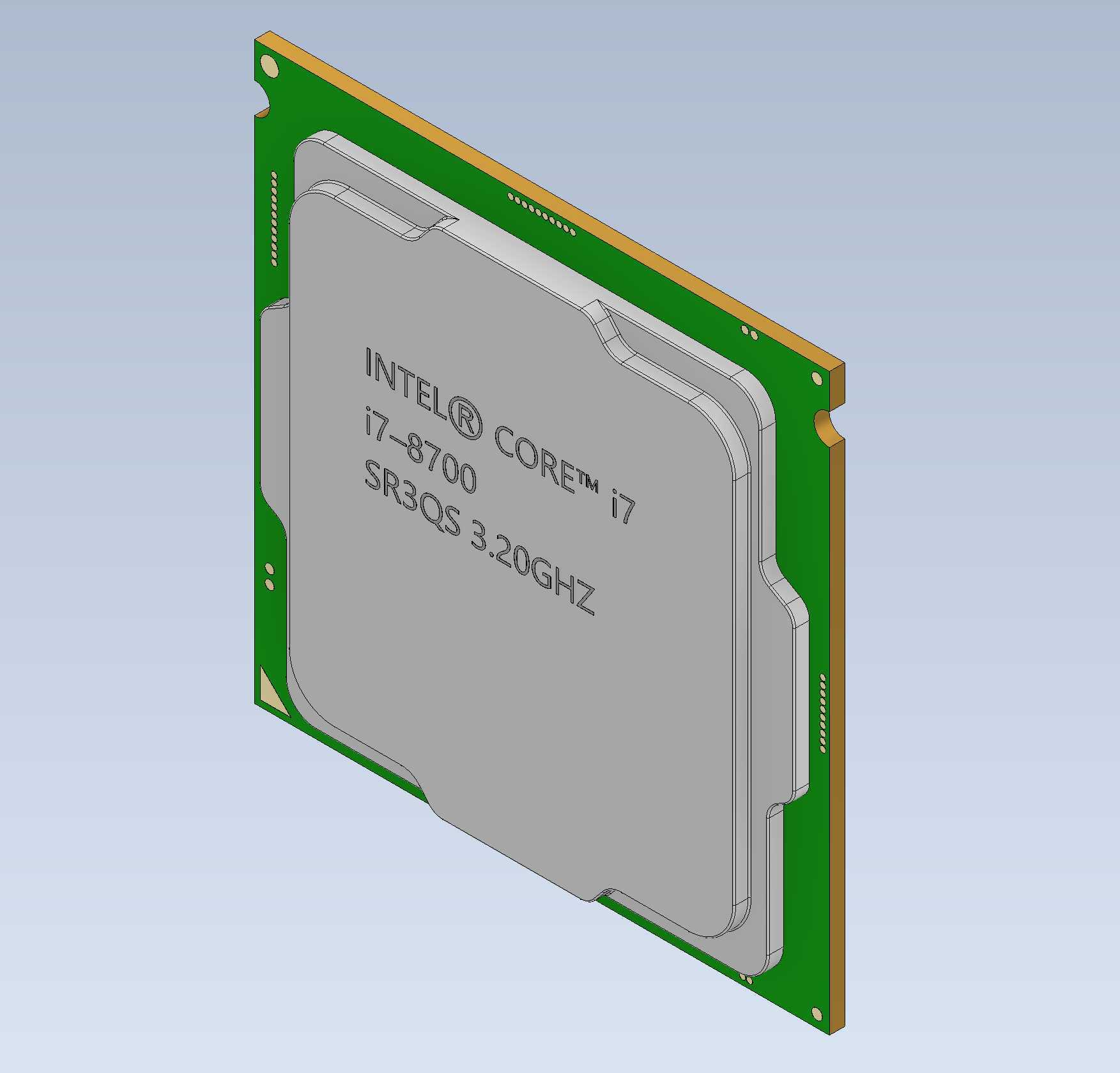

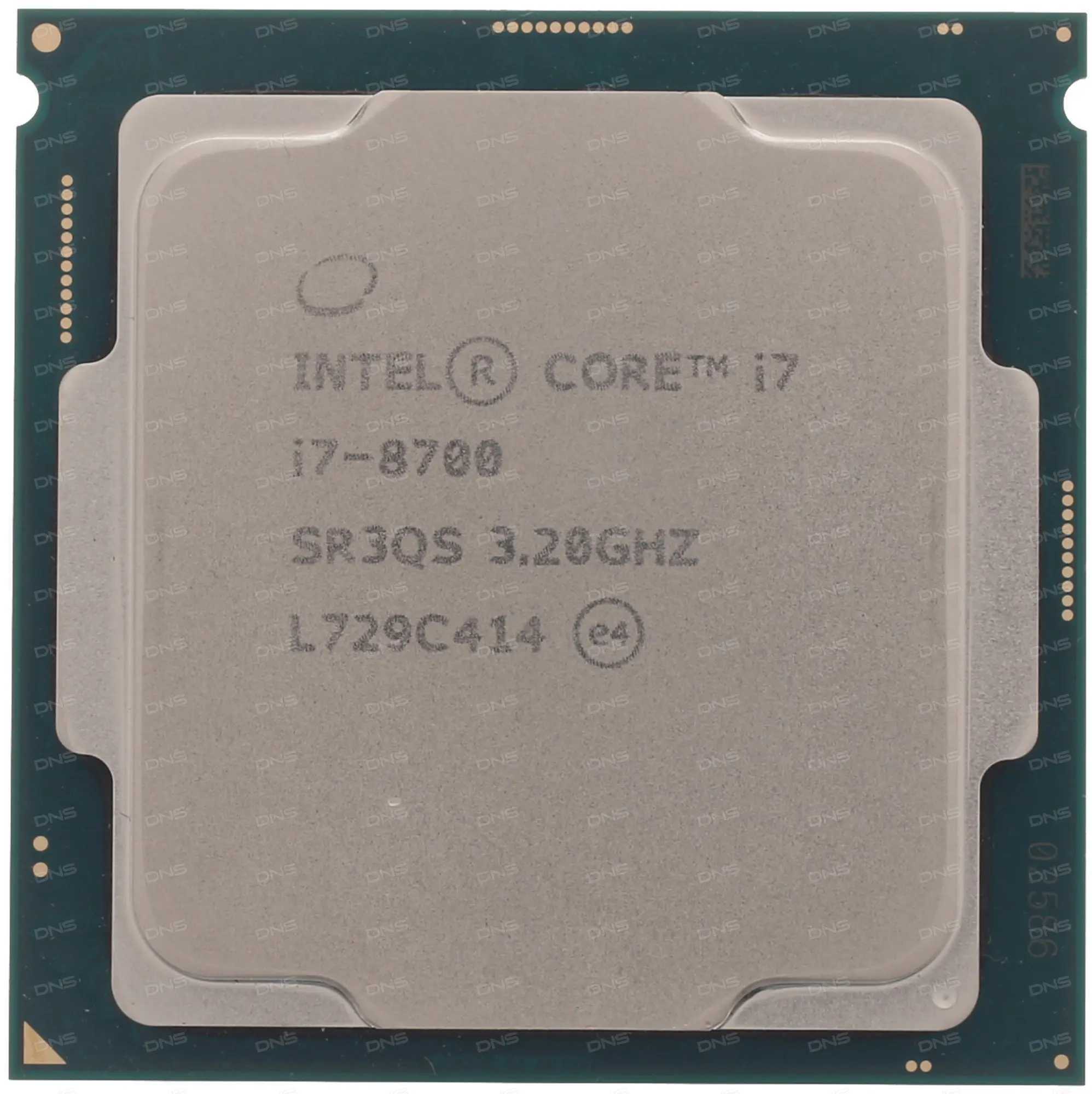

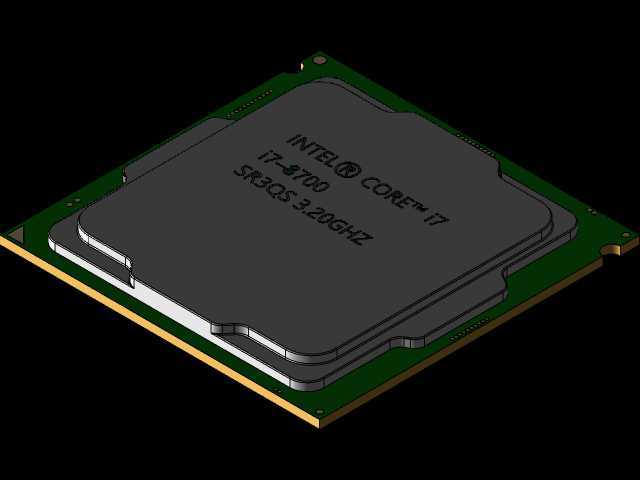

产品功能特性层面,模型完整复现了LGA1151封装的核心结构特征:绿色FR4基板的厚度控制在1.57mm的标准值,和实际量产基板的厚度公差保持一致,基板边缘的金色接触触点区域做了等比例的位置还原,对应主板插槽上的针脚阵列位置,装配时的Z向压合行程完全匹配实际插槽的锁紧行程;顶部金属散热顶盖采用冲压成型的圆角结构,表面的字符标识区域做了凹陷处理,和实际产品的激光刻印区域的深度特征一致,顶盖和基板之间的密封胶层厚度也做了写实还原,不会出现顶盖与基板直接贴合的失真问题。
设计思路上,没有采用简化的方块式建模逻辑,而是从实际硬件的拆解测量数据出发,先确定基板的长宽基准尺寸为37.5mm×37.5mm的标准LGA封装尺寸,再以此为基准定位顶部金属顶盖的居中位置,顶盖的长宽尺寸为33mm×33mm,顶盖高出基板表面的高度为2.6mm,这个高度尺寸直接决定了散热器底座的最低安装高度,是结构适配中最核心的尺寸参数。基板两侧的半圆形定位缺口位置完全对应LGA1151插槽的防呆凸点,装配时不会出现方向装反的仿真错误,基板四个边角的倒角弧度也和实际产品一致,避免装配仿真中出现边角与插槽卡扣的虚假干涉。

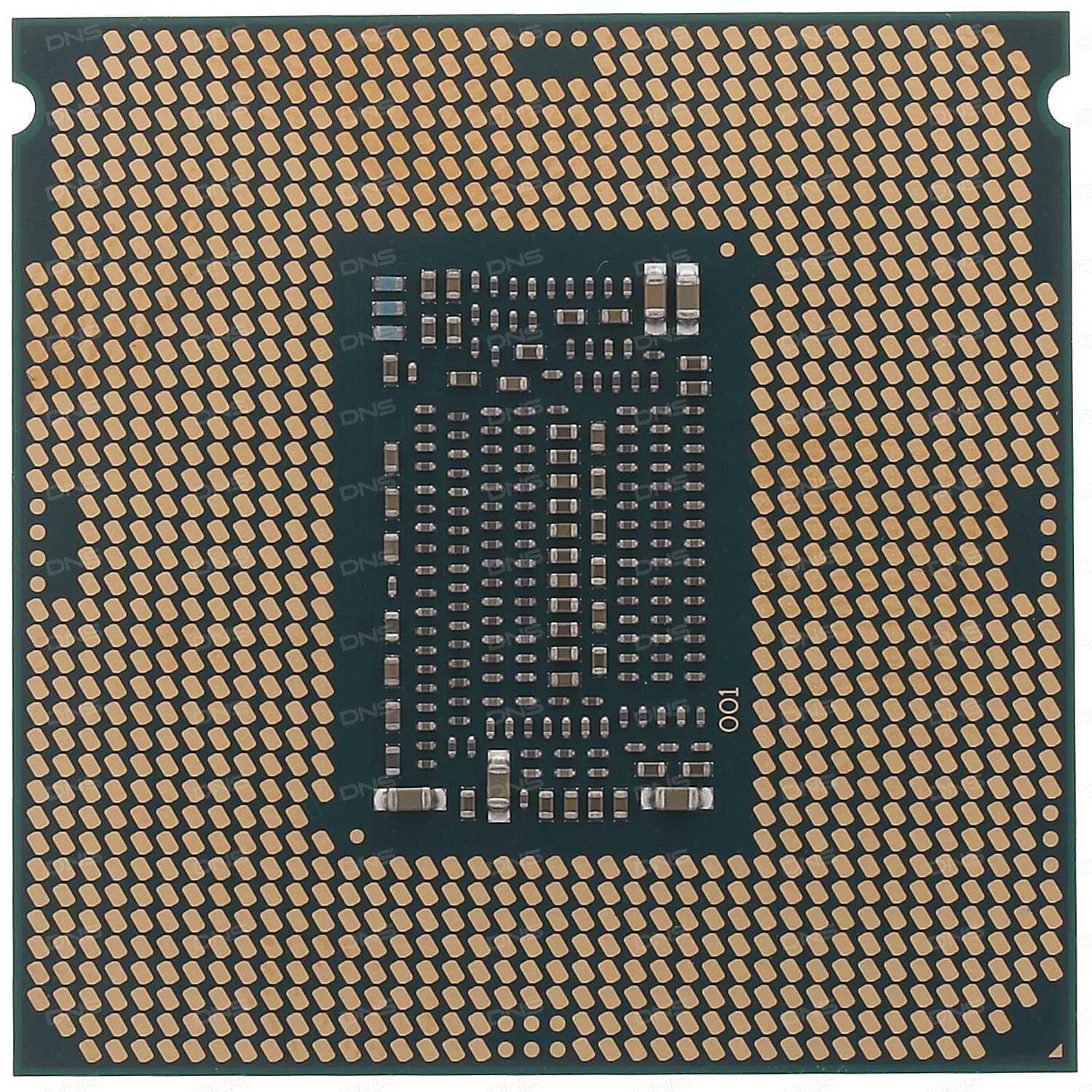

安装边界的处理上,模型严格遵循LGA1151平台的安装规范:处理器放入插槽时的Z向安装间隙预留0.1mm,对应实际安装时的自由放置行程,顶盖顶部到主板PCB表面的总高度为7.3mm,这个尺寸是选型散热器时必须参考的核心边界,尤其是下压式风冷散热器的鳍片高度、水冷头的底座厚度,都需要基于这个高度值做空间校核。另外模型还原了基板背面电容元件的凸起高度,背面最高的电容元件高出基板背面0.8mm,这个尺寸在做背板安装、绝缘垫片选型时非常关键,很多装机过程中出现的背板压坏电容、绝缘垫片厚度不够导致短路的问题,都可以通过导入该模型做前期的空间校核来规避。
在做小型化机箱的结构设计时,处理器区域的空间预留往往是整机尺寸控制的难点,这个模型可以帮助工程师精准划定CPU区域的禁布范围:以处理器中心为基准,半径45mm的圆形区域为散热器安装预留区,该区域内不能布置过高的主板元件、机箱内部走线卡扣或者硬盘支架,避免和散热器产生干涉。同时模型的顶盖平面度做了写实处理,平面度公差控制在0.05mm以内,和实际产品的散热面平面度一致,可用于仿真散热器底座与CPU顶盖的接触压力分布,辅助优化扣具的压力点设计,避免出现压合压力不均导致的散热效率下降问题。
对于硬件改装、定制化散热开发的从业者来说,这个模型还可以用于开盖改装后的结构验证,模拟去掉金属顶盖后核心die的裸露高度,匹配定制水冷头的安装高度,避免水冷头压合过紧损坏核心die。模型的所有配合面都做了公差适配,导入各类三维装配环境后不会出现面重叠、装配间隙异常的问题,能直接用于生成工程图、做装配干涉检查、导出渲染图做方案展示,不需要额外做结构修复。
