曼卡尔莫德罗BF型丝杠支撑轴承座

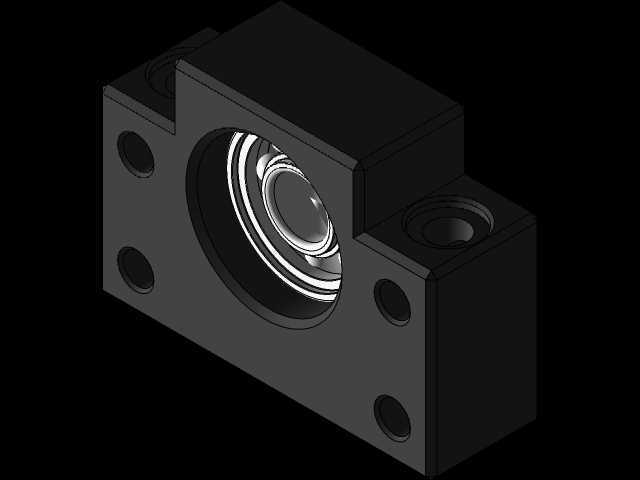

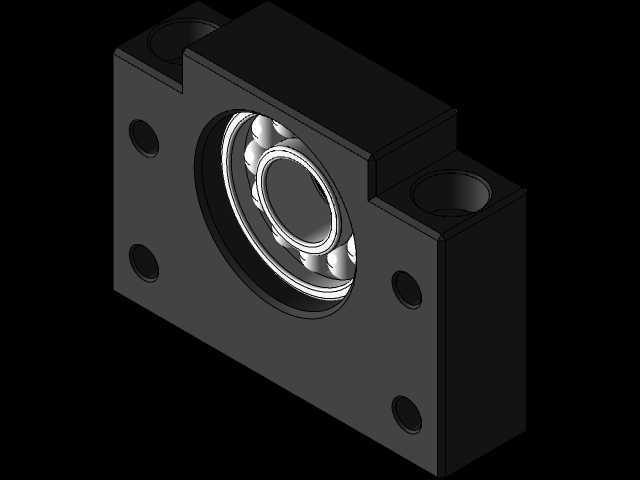

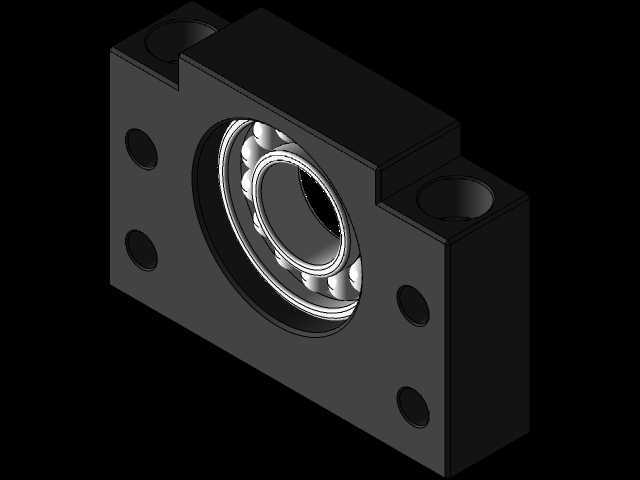

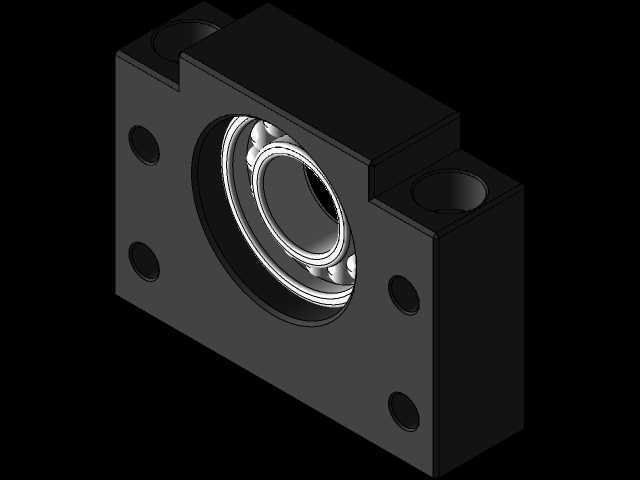

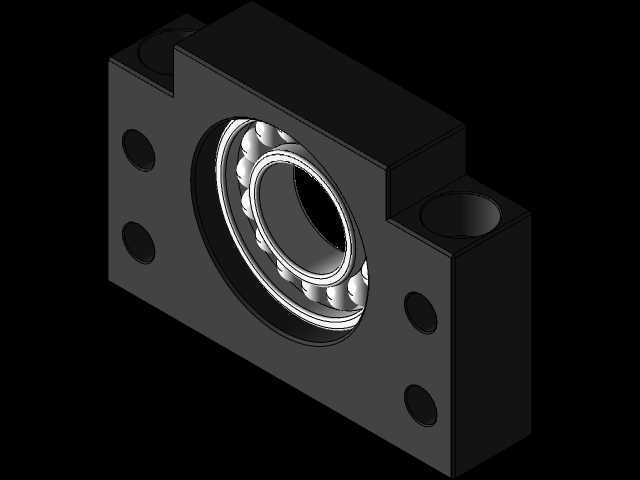

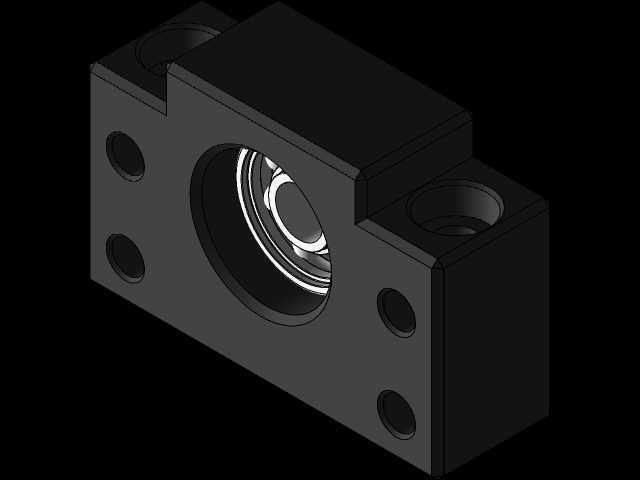

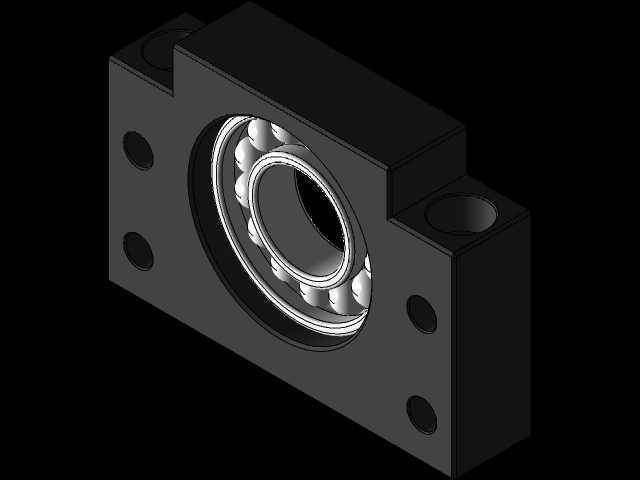

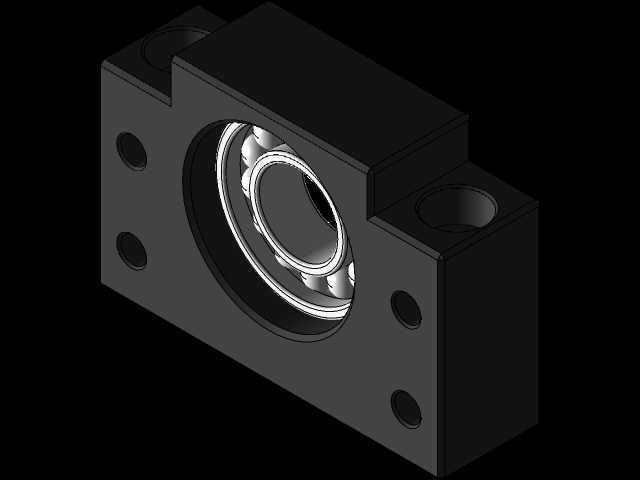

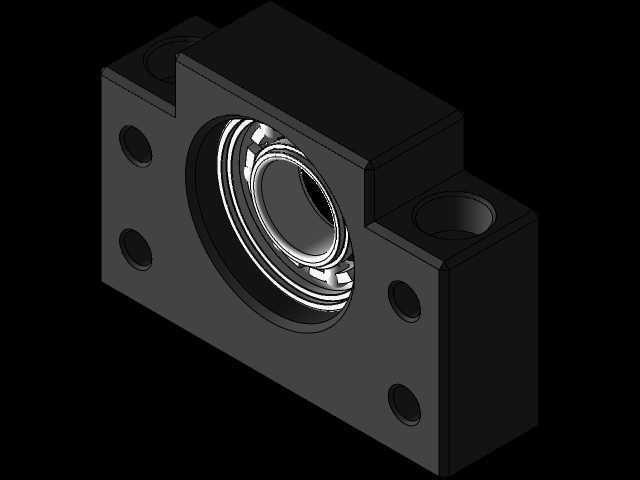

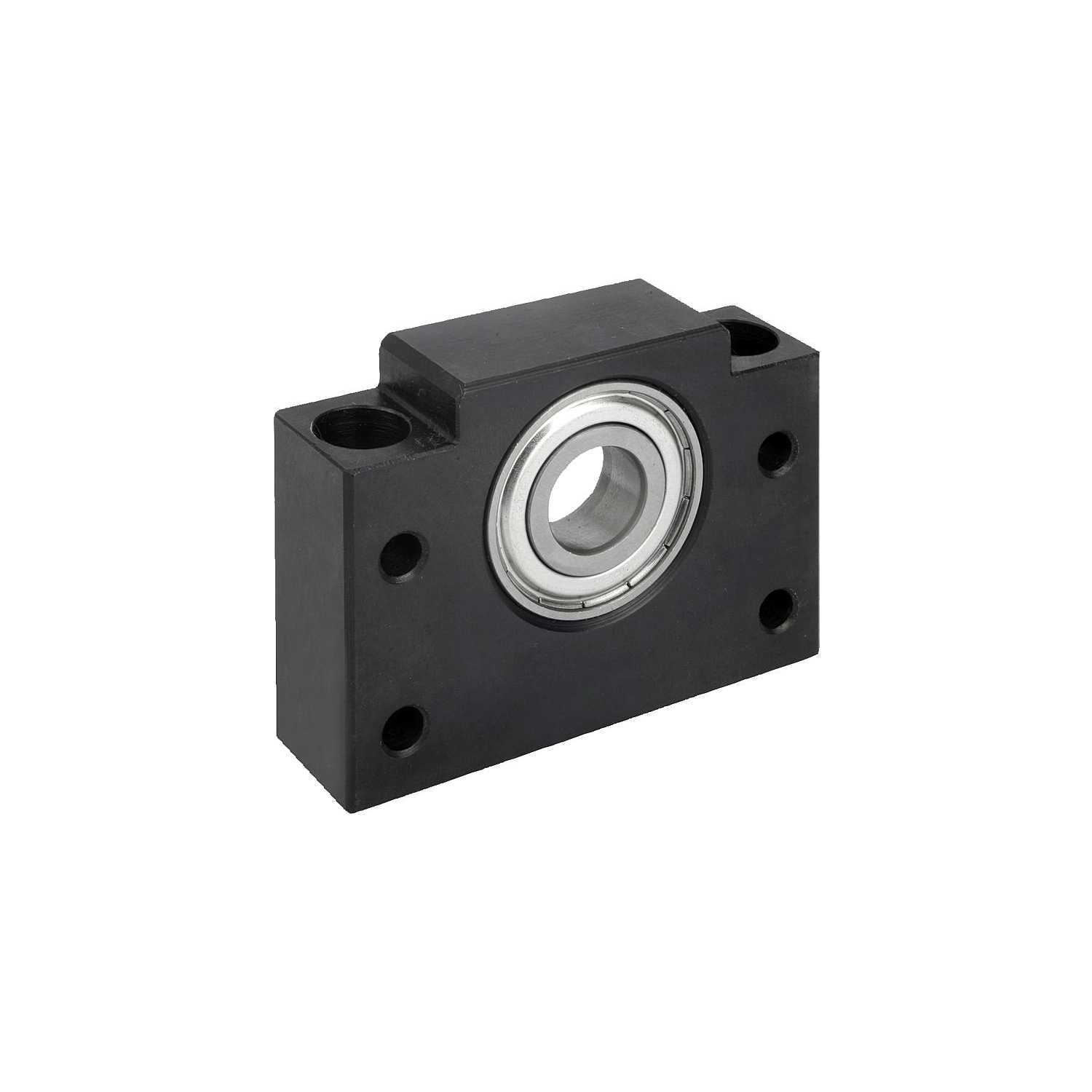

　　这款支撑座主要应用在滚珠丝杠传动系统的固定端安装场景，在数控车床进给轴、线性模组滑台、自动化点胶设备、3D打印设备传动机构、电子贴片设备的直线传动单元中都能见到这类部件的身影，它的核心作用是为丝杠端部提供稳定的径向与轴向约束，抵消丝杠传动过程中产生的轴向窜动与径向跳动，保证丝杠传动的同轴度与重复定位精度，避免丝杠高速运转时出现偏摆引发的传动误差、部件磨损加剧问题。从结构设计来看，主体采用方块式一体式铸钢或铝合金机加工成型，整体为规整的矩形块结构，中心位置设置标准轴承安装沉孔，孔位公差按照轴承外圈过渡配合要求设计，能够直接压入适配的深沟球轴承或角接触轴承，轴承内圈与丝杠轴端轴颈配合，实现对丝杠的回转支撑。主体安装面分布有多个贯通安装孔，其中两个大直径孔为螺栓过孔，用于将整个支撑座固定在设备安装基板上，孔位间距按照通用丝杠支撑座安装规范设计，能够匹配市面上多数同规格线性传动组件的安装孔位，无需额外改孔即可完成替换安装；侧面分布的小直径孔为定位销孔或者辅助安装孔，可用于安装定位销实现支撑座的精准定位，也可用于安装防尘端盖、密封件等附属配件，阻挡加工过程中产生的切屑、切削液、粉尘进入轴承内部，延长轴承的使用寿命。

　　设计过程中首先要确定中心轴承孔的轴线与安装底面的平行度公差，这个公差直接影响丝杠安装后的直线度，若平行度超差，丝杠转动时会产生附加弯矩，不仅会增大传动阻力，还会加速丝杠螺母与轴承的磨损，因此加工时安装底面需要经过精磨处理，保证平面度与平行度满足传动精度要求。其次要考虑轴承安装孔的深度与台阶尺寸，要保证轴承压入后端面能够完全贴合孔底台阶，避免轴承安装出现倾斜，同时孔壁的表面粗糙度要控制在合理范围，既不能过于粗糙导致轴承压入时出现外圈划伤，也不能过于光滑导致轴承外圈配合松动出现跑圈问题。

　　安装边界方面，这类支撑座的整体高度要适配丝杠中心高要求，保证丝杠安装后轴线与导轨平面平行，安装时需要先将轴承压入支撑座中心孔，再将丝杠轴端穿过轴承内圈，通过轴端锁紧螺母锁紧轴承内圈，之后调整支撑座位置，保证丝杠转动无卡滞、径向跳动量在允许范围内，再拧紧安装螺栓完成固定。在实际设备维护中，这类支撑座属于易损传动配件，当设备出现进给精度下降、传动部位异响、丝杠窜动量超差时，首先要检查支撑座内轴承的磨损情况，以及支撑座安装螺栓是否出现松动，若轴承磨损严重可单独更换轴承，若支撑座本体安装孔出现磨损变形则需要整体更换支撑座，更换时要注意清理安装面的毛刺与杂物，保证支撑座与安装基面完全贴合，避免出现安装倾斜。

　　不同于浮动端支撑座仅提供径向支撑，这款固定端支撑座需要同时承受径向载荷与双向轴向载荷，因此在选型时要根据丝杠的直径、最大轴向载荷、最高运转转速来匹配对应规格的轴承与支撑座尺寸，确保支撑座的承载能力满足设备传动的载荷要求，避免出现过载导致的支撑座变形、轴承碎裂问题。在三维建模过程中，需要重点还原安装孔的位置度、中心轴承孔的配合尺寸、各个安装面的形位公差要求，建模时可先绘制主体矩形轮廓，拉伸得到主体基体，之后依次切除中心轴承孔、各个安装过孔、定位销孔，再对边角位置做合理的倒角处理，避免安装时出现锐边割手、应力集中问题，同时要注意安装孔的沉头深度要匹配对应螺栓的头部尺寸，保证螺栓拧紧后头部不高出支撑座表面，避免与周边运动部件发生干涉。
