LDPE25x1.3mm管材挤出成型模具结构

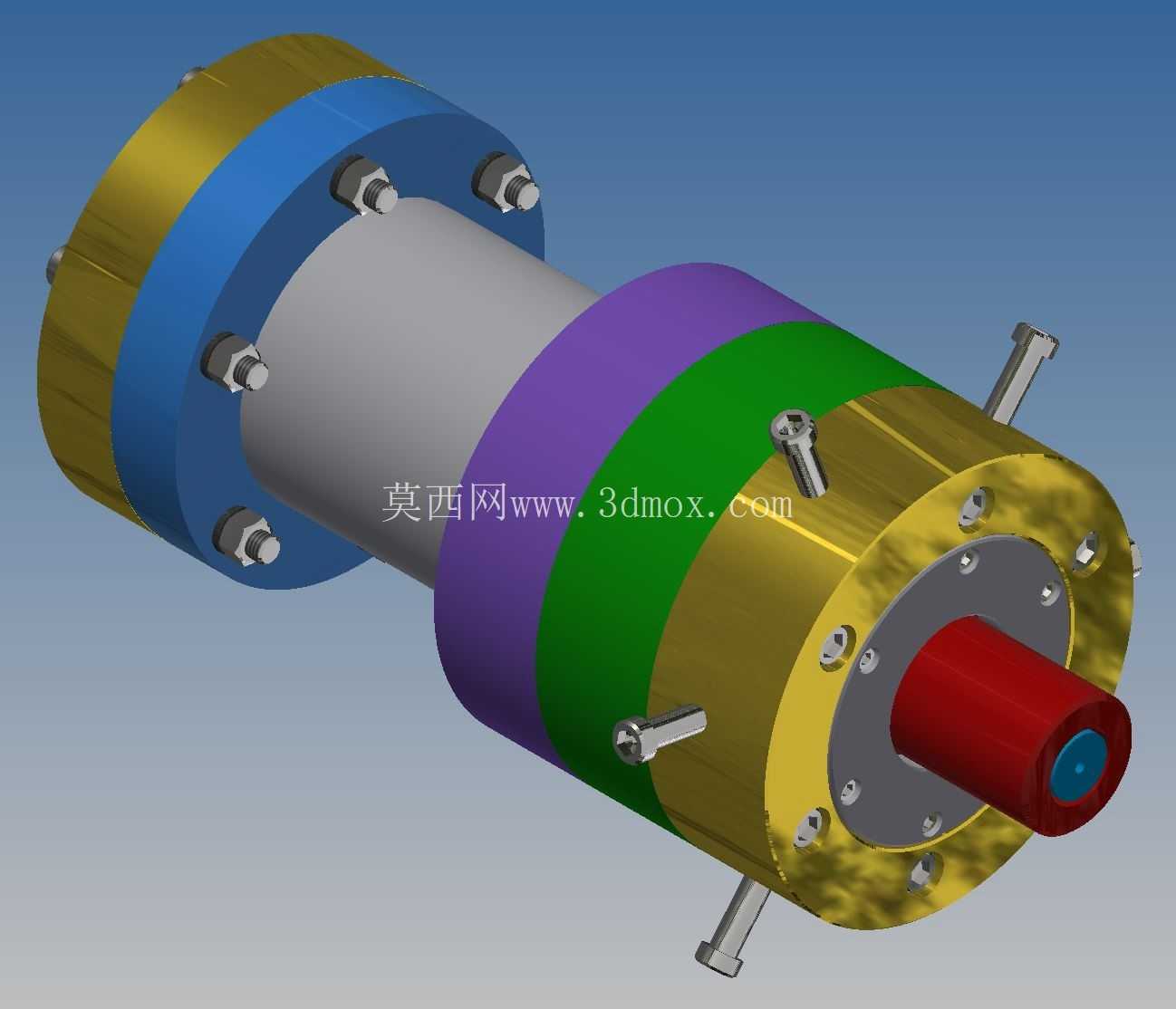

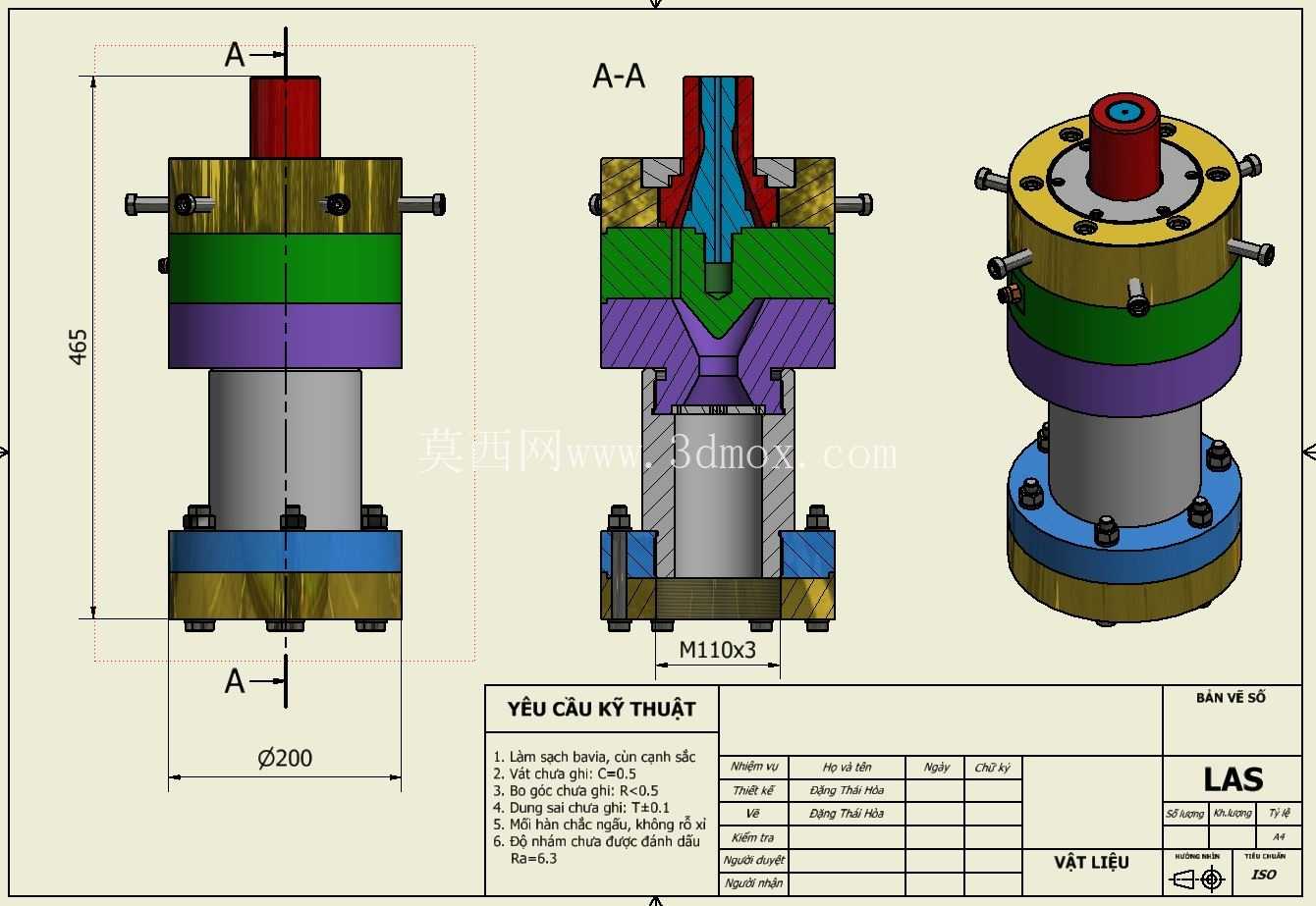

　　这套挤出模头针对低密度聚乙烯管材的连续挤出生产设计，适配挤出生产线的出料端安装，主要用于生产外径25mm、壁厚1.3mm的LDPE流体输送管材，常见于家装给排水、低压线缆护套、小型农用输水管道的生产场景，是挤塑产线中决定管材成型精度与表面质量的核心部件。模头整体采用层叠式法兰组装结构，从进料端到出料口依次设置了流道过渡段、稳流段、成型段与冷却定型衔接位，各层法兰通过周向均布的内六角螺栓锁紧，侧面设置的径向调节螺钉可用于调整口模与芯模的同轴度，避免挤出管材出现壁厚偏斜、出料不均的问题。设计过程中优先考虑了LDPE熔体的流动特性，流道内壁做了平滑圆弧过渡，没有直角拐点与滞料死角，能够减少熔体在模腔内的停留时间，

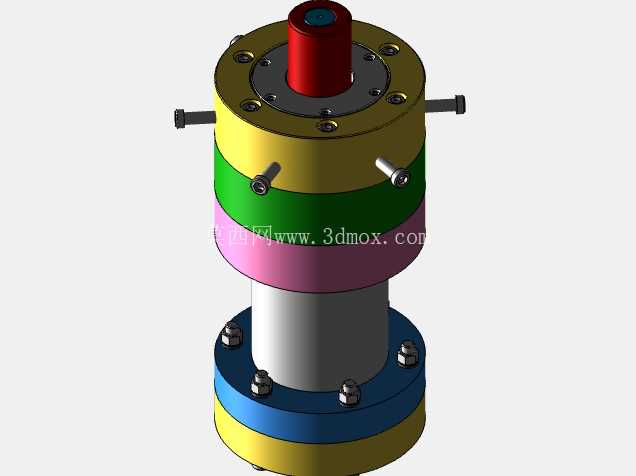

　　避免长期生产过程中出现物料过热降解，影响管材的力学性能与外观质量。顶部的红色芯模固定端与挤出机的模头接杆适配，安装时可直接与挤出机出料法兰对接，底部的法兰位可衔接定径套与冷却水槽，整体安装边界与常规65型单螺杆挤出机的模头安装位兼容，不需要额外改装设备即可直接上机使用。模头的各层结构分别承担不同功能：黄色的进料连接段负责承接挤出机输送的熔融物料，将螺旋推送的紊乱熔体调整为轴向稳定流动；绿色的稳流段设置了缓冲腔，可均衡熔体周向的压力分布，避免因挤出压力波动造成管材壁厚不均；粉色段为口模成型区，决定管材的外径尺寸与外表面光洁度；下部的银灰色段为芯模支撑与冷却衔接位，可接入气路对管材内壁进行气压定型，配合外部定径套保证管材的圆度。

　　周向伸出的两个定位销用于模头拆装时的对位，减少每次换模后的调整时间，各连接法兰之间均设置了密封端面，可承受挤塑过程中最高25MPa的熔体压力，不会出现溢料问题。在实际生产使用中，这套模头可适配120-180℃的LDPE加工温度区间，出料速度稳定在每分钟8-12米时仍能保证管材壁厚公差控制在±0.05mm以内，满足民用小口径LDPE管材的行业精度要求。
