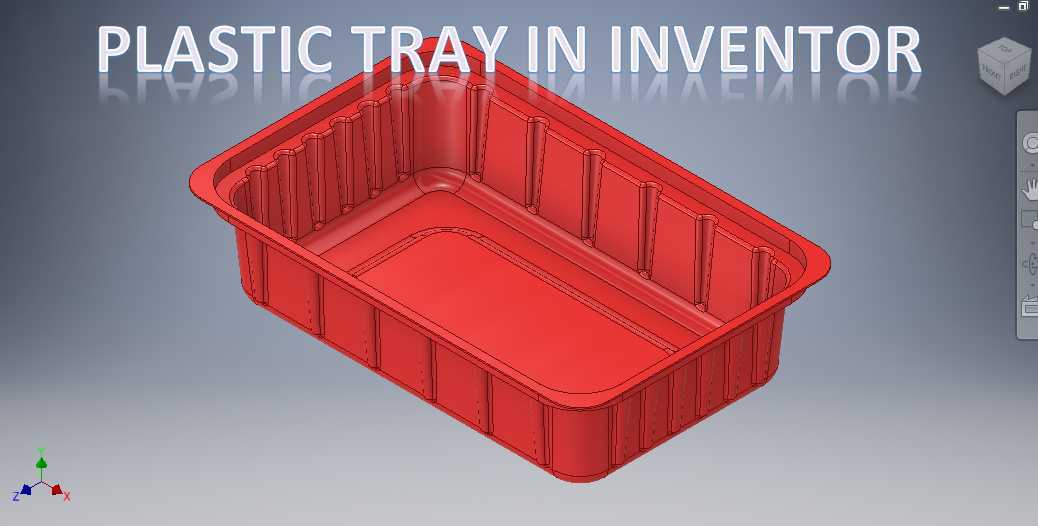

AutodeskInventor设计的加强型塑料周转托盘

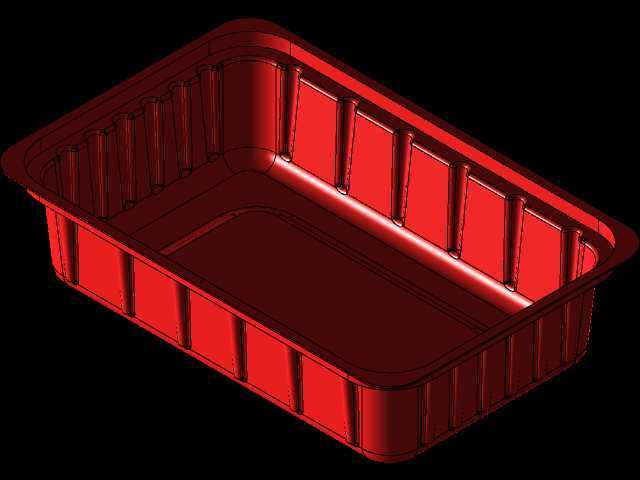

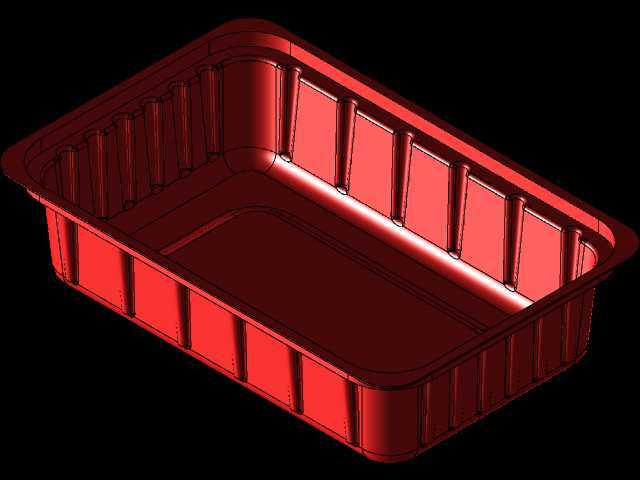

　　从结构设计逻辑来看，托盘整体采用敞口矩形槽型结构，侧壁并非等厚平面设计，而是沿周向均匀布置了多道纵向加强筋，筋条从托盘口沿一直延伸至底部圆角过渡位置，同时在每两道纵向筋之间设置了横向的连接筋位，形成网格状的加强结构，这种设计能在不额外增加整体壁厚的前提下，大幅提升侧壁的抗侧向挤压能力，避免装满物料后搬运时侧壁外鼓变形。托盘口沿位置做了外翻的加厚边设计，一方面能提升整盘的刚性，另一方面在多个托盘堆叠时，上方托盘的底部可以精准卡在下方托盘的口沿内侧，不会出现滑移错位的问题，堆垛高度可根据物料重量灵活调整，充分利用仓储的垂直空间。这款塑料托盘的设计初衷，是解决车间内部工序间物料转运、仓储堆叠时普通塑料容器易变形、侧壁易开裂的痛点，在汽配零部件加工、电子元器件分装、食品加工后段周转等场景中都能适配使用。日常生产里，这类托盘常配合手动液压叉车、辊筒输送线使用，也可直接放置在层板货架上作为存储单元，单次承载静态堆垛载荷可覆盖常规中小零部件的周转需求，避免工件在转运过程中出现磕碰、散落的情况。

　　底部设计上，托盘底面并非完全平整，而是对应侧壁加强筋的位置设置了底部支撑筋，同时在底面边缘做了圆角过渡，既可以避免托盘放置在地面或输送线上时出现应力集中导致的底部开裂，也能减少与输送辊筒、货架层板之间的接触摩擦，降低长期使用后的磨损量。托盘内部的转角位置全部采用大圆弧过渡，没有尖锐的直角结构，一方面是注塑工艺的需求——避免注塑时直角位置出现应力集中、填充不足的缺陷，另一方面也方便日常使用后的清洁工作，不会在转角位置积存物料碎屑、油污等杂质，适配有清洁要求的生产场景。

　　尺寸边界设计时，充分考虑了标准物流容器的适配性，外部长宽尺寸匹配常规周转箱的堆叠模数，可与现有车间内的标准塑料周转箱实现互换堆叠，内部有效容积经过测算，可容纳常规尺寸的零件盒直接摆放，不需要额外定制内衬。侧壁的筋条高度经过反复校核，既保证了足够的支撑强度，也不会因为筋条过高导致托盘自重过大，增加不必要的材料成本与搬运负担。在细节处理上，托盘的所有外露棱边都做了倒钝处理，没有锋利的飞边棱角，避免工人搬运时被划伤。口沿位置预留了可选的标签粘贴位，可直接粘贴物料标识卡，方便仓储管理时的物料区分。如果用于有防滑需求的场景，还可以在底部支撑筋位置加装防滑橡胶垫，提升放置在倾斜台面或输送线启停时的稳定性。

　　建模过程中，对所有的拔模角度做了统一设置，保证注塑开模时可以顺利脱模，不会出现倒扣结构，筋位的厚度控制在主体壁厚的0.6倍左右，避免注塑时出现缩痕、翘曲等成型缺陷，所有的圆角半径都根据相邻壁面的厚度做了匹配，保证熔体在型腔内的流动顺畅，减少成型周期内的应力残留。这款托盘的结构设计没有多余的装饰性特征，所有的几何特征都服务于强度提升、工艺适配与使用便利性，完全围绕工业场景下的实际周转需求展开，既可以作为通用型周转容器直接投产，也可以根据具体的物料承载需求，在现有结构基础上调整筋位密度、壁厚参数，快速衍生出不同载荷等级的系列化产品。
