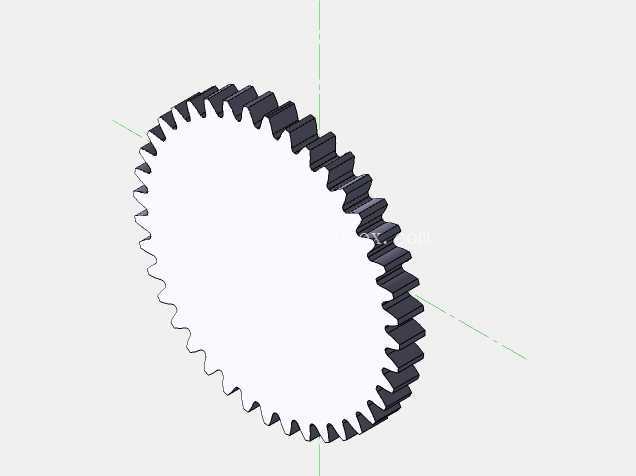

可自定义模数齿数的参数化齿轮结构

　　这款参数化齿轮的设计逻辑，就是从根源上解决这类适配痛点，设计阶段就把模数、齿数设置为可调整的驱动参数，使用者只需要根据实际安装需求输入目标模数、齿数数值，模型会自动完成齿形轮廓生成、齿顶圆齿根圆尺寸匹配、齿距均匀排布的全流程计算，不需要手动逐齿绘制轮廓，也不用反复校核齿形啮合的干涉问题。从结构特性来看，这款齿轮采用标准渐开线齿形设计，齿廓曲线完全符合机械传动的啮合要求，调整参数时会自动校验齿顶厚、根切风险，当输入的齿数小于最小不根切齿数时，会自动匹配对应的变位系数修正齿形，避免出现传动卡滞、啮合噪音大、齿根强度不足的问题。在非标自动化传动、小型激光切割加工件定制、桌面级3D打印传动组件开发这类场景里，经常会遇到标准件齿轮无法适配安装空间、传动比要求特殊的问题——很多时候设备留给传动齿轮的安装边界是固定的，中心距、啮合间隙、轴孔配合尺寸都被周边结构卡死，选标准模数标准齿数的齿轮要么装不上，要么传动比达不到设计要求，重新开模做定制齿轮成本高、周期长，对于小批量试制、教学实验、个人DIY项目来说性价比极低。

　　实际应用中，这类参数化齿轮可以覆盖从微型传动机构到中小型动力传输的多场景需求：在小型教具开发里，可以根据教学演示的传动比要求快速生成对应齿数的齿轮，搭配支架完成齿轮传动原理的演示模型制作；在非标设备改造项目中，可以现场测量安装空间的中心距、轴径尺寸，输入参数后直接生成适配的齿轮模型，导出加工文件后用激光切割亚克力板、铝板就能快速做出成品，不需要等待外协加工的周期；在3D打印定制传动件时，参数化模型可以根据打印材料的收缩率自动微调齿形尺寸，保证打印完成后的齿轮啮合间隙处于合理范围，不会因为材料收缩出现转不动或者间隙过大回程超差的问题。

　　从安装边界来看，这款齿轮的参数调整范围覆盖了常用的小模数传动场景，模数调整区间适配0.5模到3模的常规传动需求，齿数可根据传动比要求在15齿到120齿之间自由设置，生成模型时会自动保留轴孔、键槽的参数化接口，使用者可以根据配合轴的直径、键槽尺寸同步调整安装位的结构尺寸，不需要二次编辑模型的安装部分。齿宽参数也可以根据传动负载的要求同步调整，负载较大的场景可以增加齿宽提升齿面接触强度，轻载传动场景可以减小齿宽降低整体重量和材料消耗。

　　设计过程中特意规避了参数化模型常见的特征报错问题，所有参数之间做了关联约束，调整任意驱动参数时，其余关联特征都会同步更新，不会出现特征丢失、齿形错位、实体建模报错的问题，对于熟悉三维建模的工程师来说，可以直接在这个模型的基础上追加减重孔、定位凸台、止口等个性化结构，进一步适配具体的设备安装需求。在实际的传动测试中，这类参数生成的齿轮啮合平稳性和标准件齿轮没有明显差异，齿面接触痕迹均匀，正反转的回程间隙可以通过齿厚偏差参数微调，满足不同精度等级的传动要求，不管是用来做动力传输的主传动齿轮，还是用来做检测设备的信号传动齿轮，都能通过参数调整匹配对应的精度需求。很多工程师在做小型设备开发时，往往会在齿轮选型上花费大量时间，翻遍标准件手册都找不到刚好适配安装空间和传动比的产品，这款参数化齿轮的设计思路就是把选型的过程变成参数输入的过程，把原本需要反复测绘、建模、校核的工作变成自动化的参数驱动过程，大幅缩短传动结构的设计周期，也降低了小批量定制齿轮的加工成本。
