KTM Duke125摩托车后轮总成结构设计

　　这套后轮总成是面向小排量街车日常通勤、轻度运动驾驶场景开发的行走部件，作为摩托车动力输出的最终承载端，直接负责把传动系统传递来的扭矩转化为车辆前进的驱动力，同时承担骑行过程中路面冲击缓冲、制动减速的核心功能，是整车行走系统里工况最复杂的部件之一。

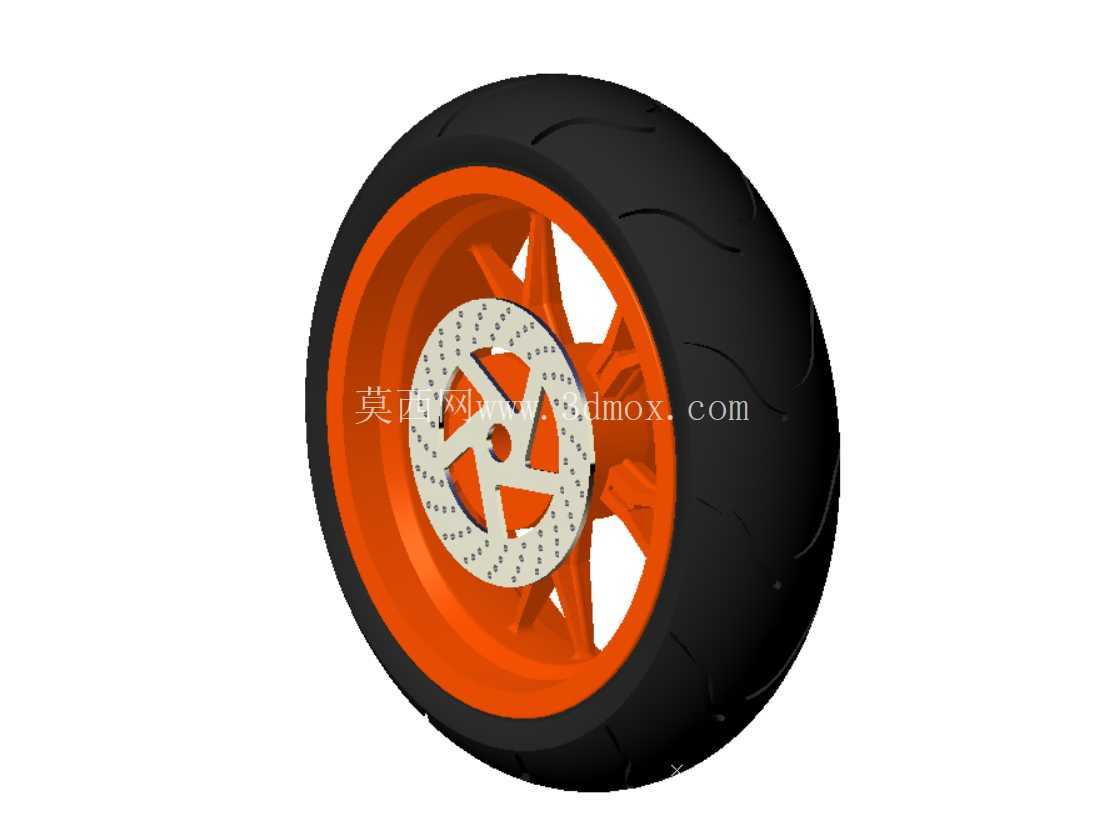

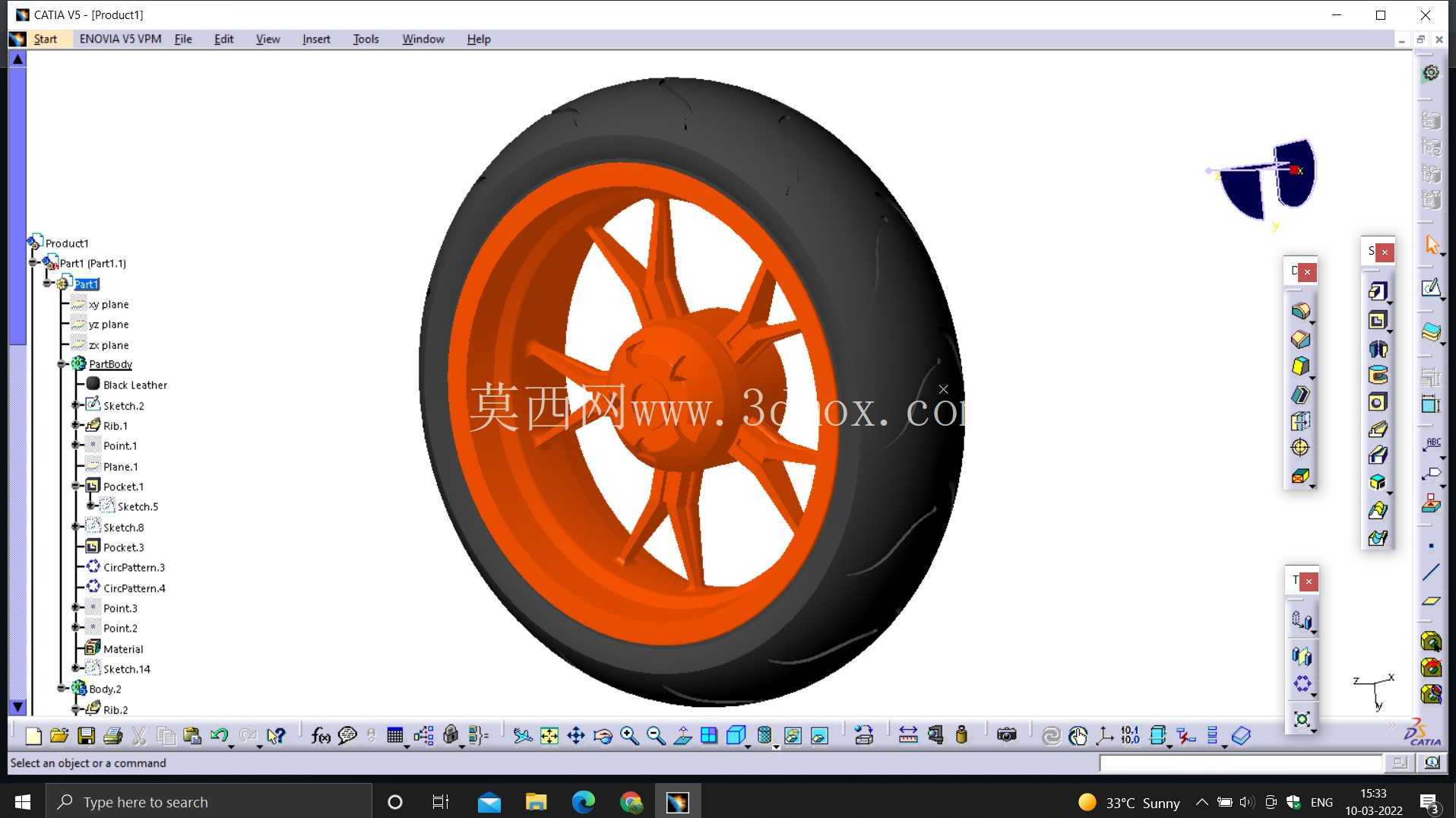

　　从结构设计逻辑来看，整个总成采用了街车常见的单摇臂/双摇臂兼容的安装接口设计，轮辋部分选用了亮橙色的高强度铝合金压铸结构，辐条采用了五辐大镂空的造型，这种设计并非单纯追求外观视觉效果，大镂空结构一方面可以降低旋转件的簧下质量，提升悬挂系统的响应速度，让路面颠簸的过滤更干脆，另一方面也能给制动盘留出足够的散热空间，避免连续制动后热量堆积在卡钳和制动盘位置引发热衰减。轮辋的胎圈座尺寸严格匹配民用运动型真空胎的安装标准，胎圈座的台阶角度、密封面粗糙度都做了对应控制，不需要额外加装内胎就可以实现轮胎和轮辋之间的气压密封，日常使用中被尖锐物扎胎后不会出现瞬间失压的情况，大幅提升骑行安全性。

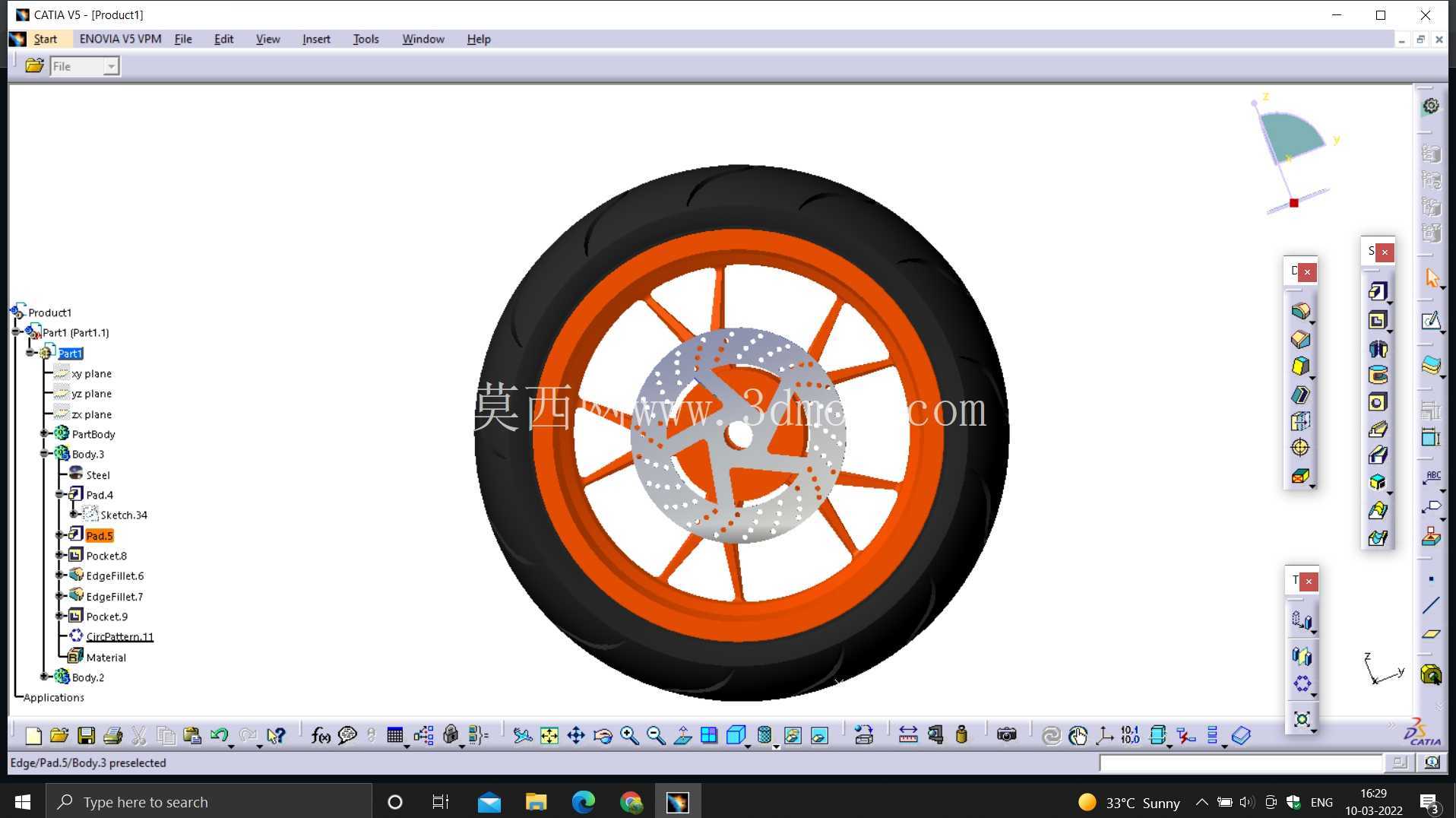

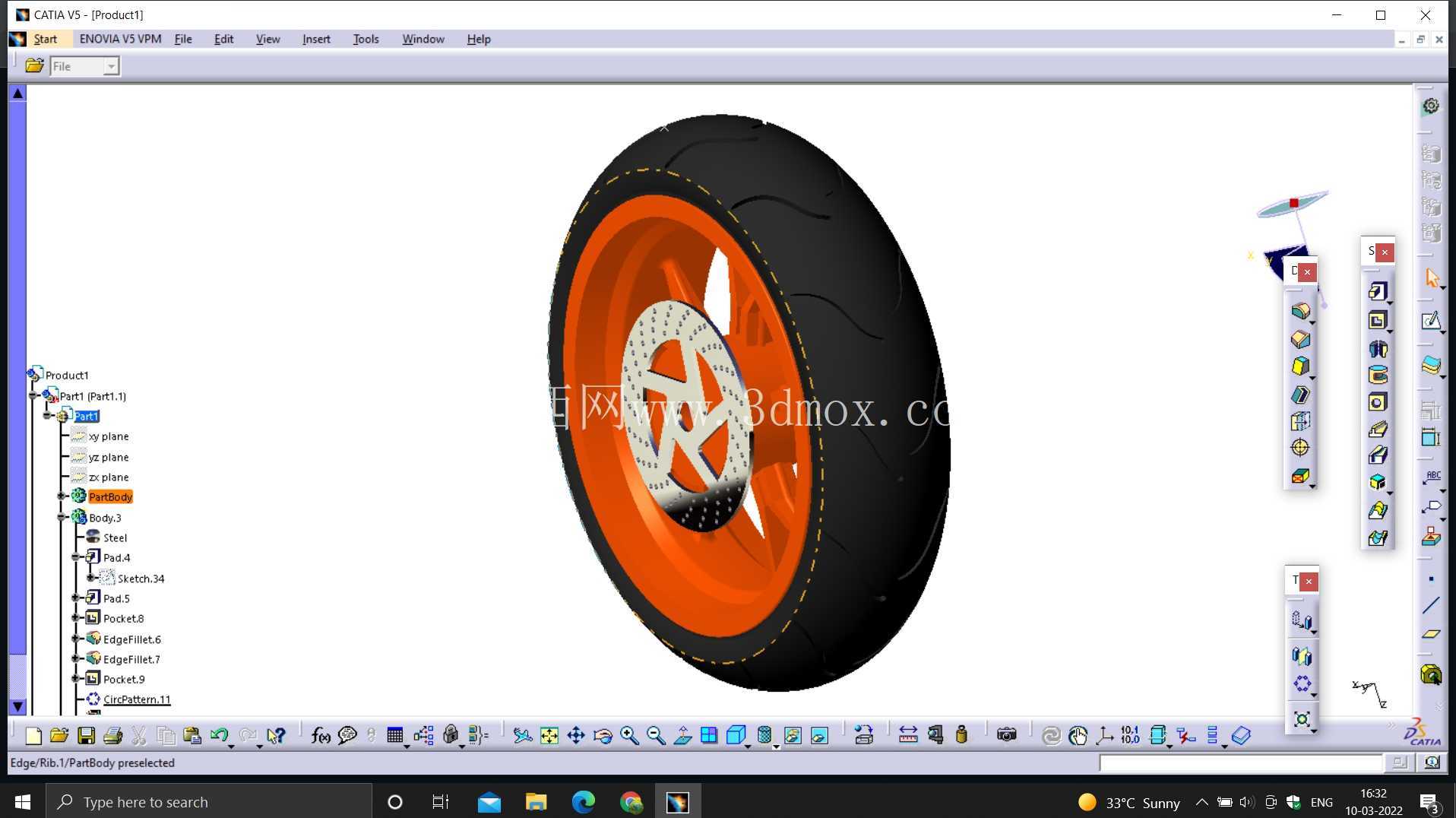

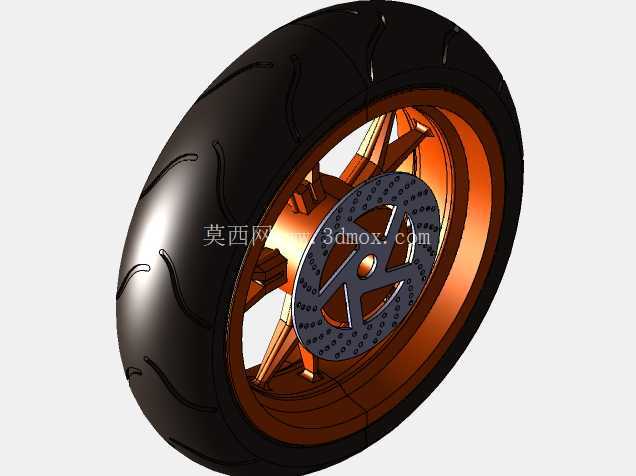

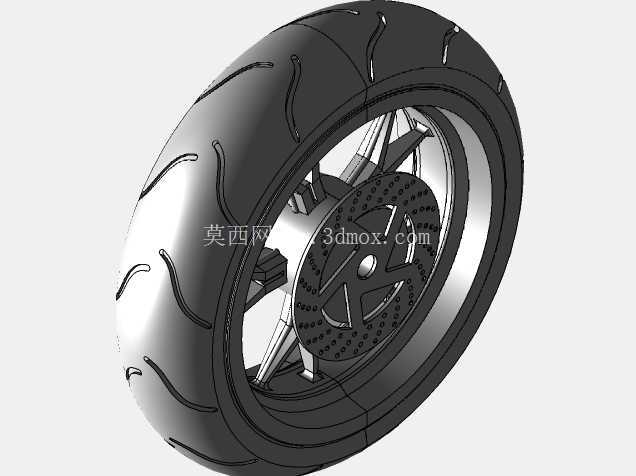

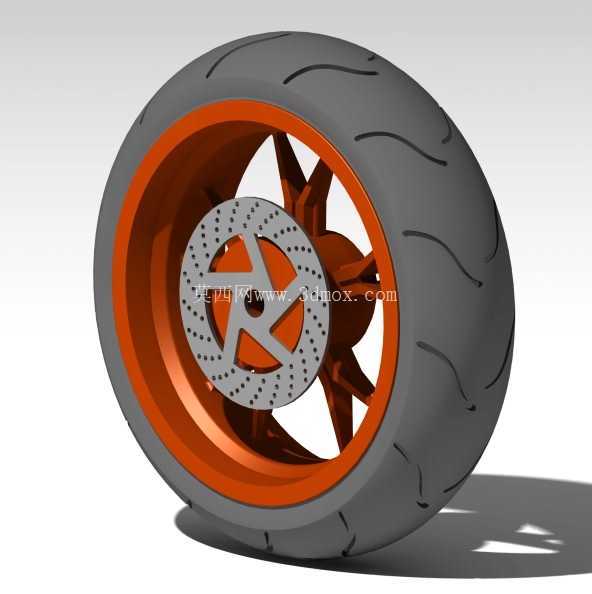

　　制动部分采用了单浮动盘配单卡钳的配置，制动盘通过盘面上的镂空散热孔和连接铆钉实现浮动安装，制动过程中盘片可以有微小的轴向窜动，自动补偿卡钳的安装间隙偏差，避免制动时出现方向盘抖动、制动力不均匀的问题。盘面上密集分布的散热小孔除了提升空气流通效率带走摩擦热量，还可以在制动时刮除刹车片表面磨下来的粉尘，避免粉尘在摩擦面堆积降低制动摩擦系数，同时也能降低制动过程中产生的高频啸叫。轮胎选用了运动取向的半热熔街车胎，胎面采用了复合弧度设计，胎冠部分曲率较大，直线行驶时接地面积集中在胎面中心，滚动阻力更低，适合日常通勤的匀速行驶场景；胎肩部分曲率放缓，车辆压弯倾斜时可以获得更大的接地面积，提供足够的侧向抓地力，满足轻度运动驾驶的需求。胎面的排水沟采用了不对称的斜向布局，湿滑路面行驶时可以快速把胎面和路面之间的积水排向轮胎两侧，避免水滑现象的发生。

　　从安装边界尺寸来看，整个后轮总成的轴向宽度、轮轴安装孔直径、链轮安装座的定位止口尺寸都严格对应KTM Duke125的后摇臂安装空间，轮轴孔的同轴度、制动盘安装面的端面跳动公差都控制在摩托车行业的通用精度范围内，不需要额外改装就可以直接替换原厂后轮总成。轮毂中心的轴承安装位采用了双轴承布局，两个深沟球轴承分别布置在轮毂中心孔的两端，中间通过衬套控制轴承内圈的预紧间隙，既可以承受车辆加速、制动时的轴向冲击，也能承受过弯时的径向载荷，轴承的密封件采用了双唇口橡胶密封结构，可以阻挡路面的泥水、灰尘进入轴承滚道，延长轴承的维护周期。轮胎的充气压力适配范围覆盖单人通勤、双人载物的不同载荷场景，胎侧的刚度经过匹配调校，正常胎压下过减速带、坑洼路面时可以通过胎壁的形变吸收大部分冲击，不会把生硬的震动直接传递到车架和骑手脚部。

　　在实际使用场景中，这套后轮总成可以覆盖城市通勤、国道短途摩旅、山路轻度跑山的绝大多数使用场景，轮辋的橙色涂装经过了耐紫外线、耐砂石冲击的表面处理，长期户外停放不会轻易出现褪色、掉漆的问题，制动盘的材质选用了高碳铸铁材质，摩擦系数稳定，正常使用情况下的磨损速率均匀，不会出现异常偏磨、热变形的问题。设计过程中也充分考虑了后期维护的便利性，轮胎拆装不需要专用的特殊工具，普通摩托车维修店的扒胎机就可以完成轮胎更换操作，制动盘、轴承都采用了通用标准件规格，后期更换配件不需要购买专属定制件，降低了全生命周期的使用成本。整个总成的旋转件动平衡精度在出厂前就做了校准，高速行驶到法定限速区间内不会出现车轮抖动、车把发麻的问题，轮辋的气门嘴安装位预留了标准的真空胎气门嘴安装孔，可以兼容市面上绝大多数的通用真空胎气门嘴，后期更换胎压监测模块也不需要额外做打孔改装。
