AIM-9响尾蛇空空导弹三维结构设计

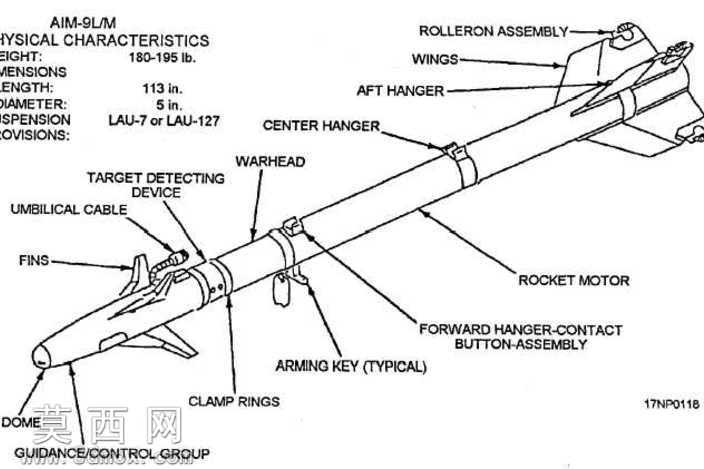

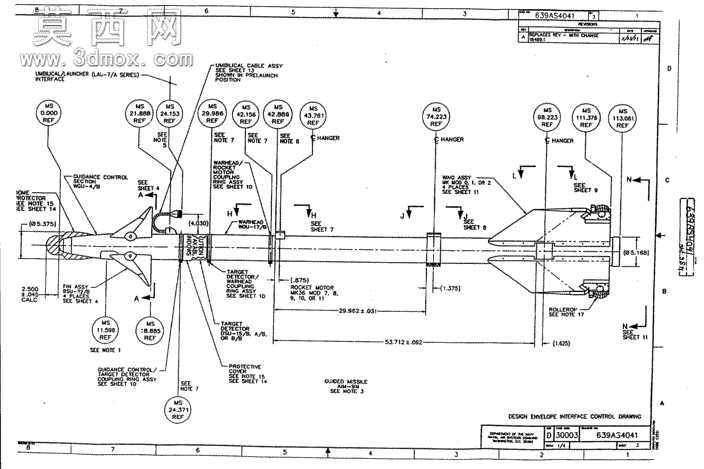

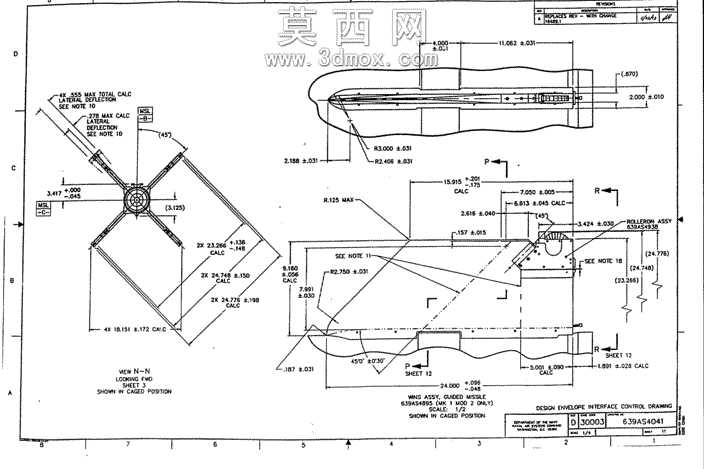

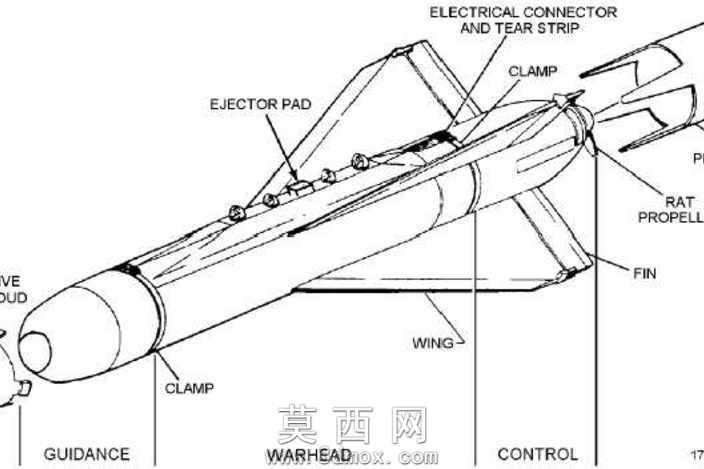

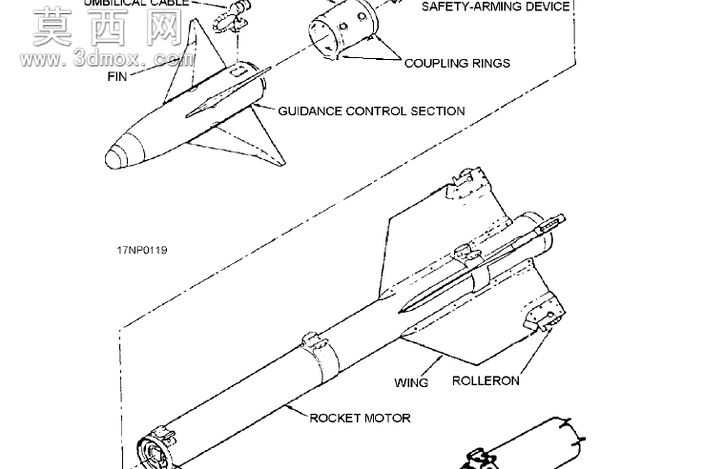

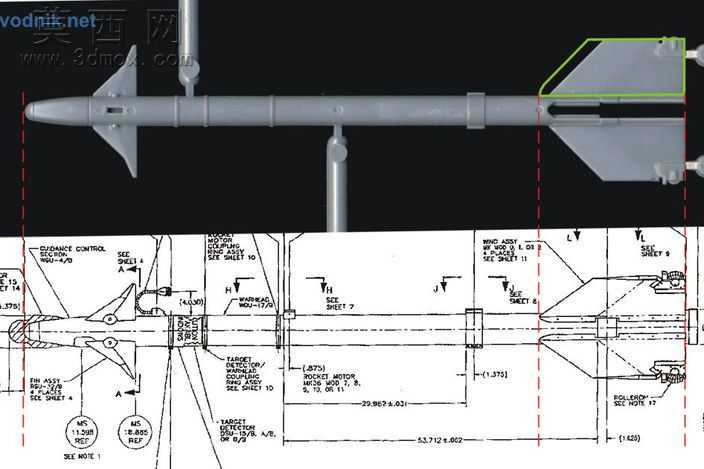

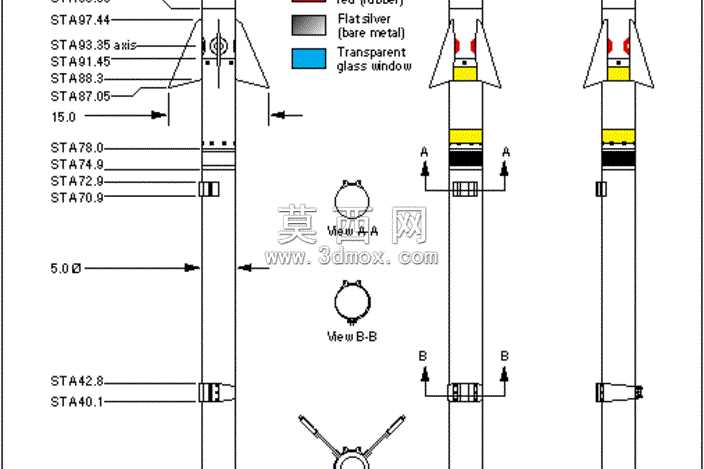

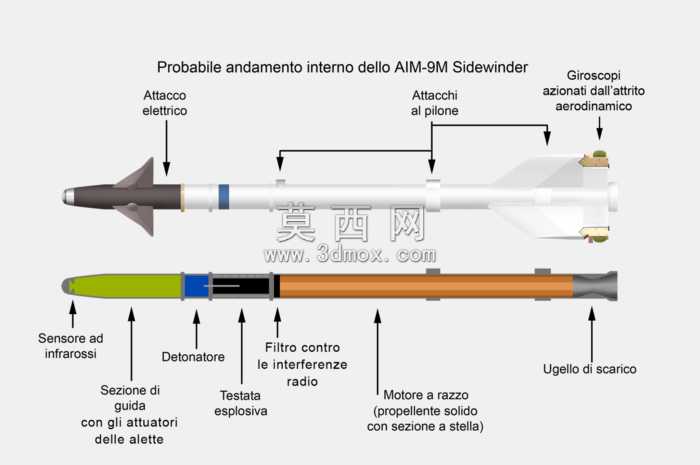

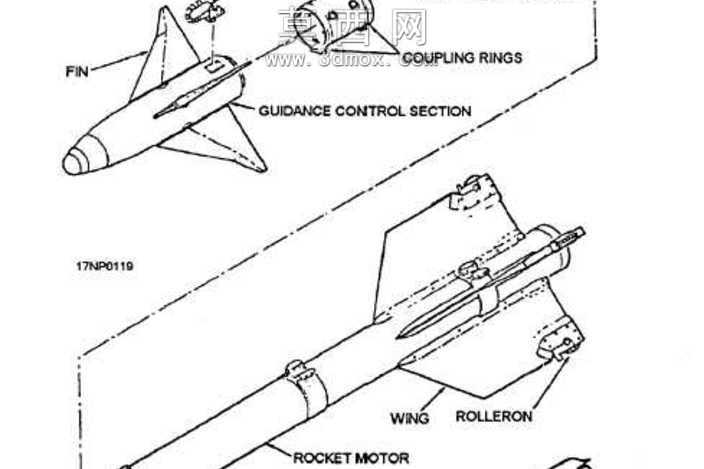

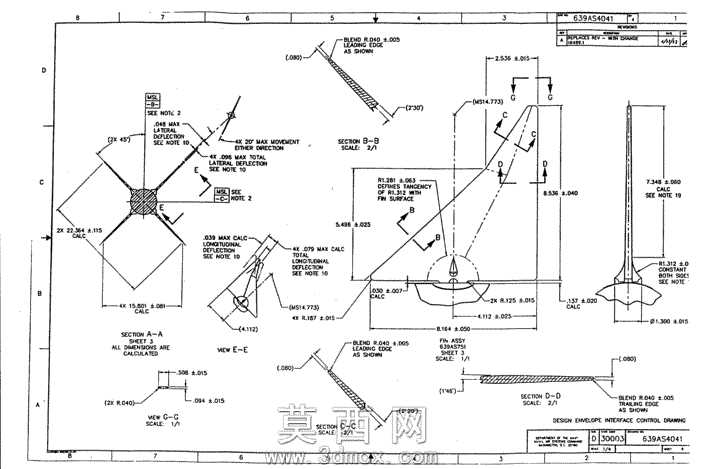

本模型为AIM-9响尾蛇近距空空导弹的全尺寸三维建模作品，建模过程严格参考该型导弹的公开实体参数，采用自顶向下的设计思路完成整体结构搭建。首先在三维建模环境中绘制弹体的中心基准轴线，以此为基础依次构建导引头舱、舵机舱、战斗部舱、火箭发动机舱、尾翼稳定段的分段轮廓，各舱段之间通过标准的环形连接接口实现装配定位，还原实弹的模块化组装逻辑。弹体主体采用旋成体曲面建模，通过多段样条曲线拟合弹身的外轮廓流线，保证曲面曲率连续无突变，还原实弹的低阻气动外形特征。弹体前部的三角形控制舵面采用薄壁曲面建模，还原舵面的翼型厚度变化与前缘切尖结构，舵面与弹体的连接转轴位置预留了装配间隙，还原实弹的舵面偏转活动结构。弹体尾部的稳定尾翼采用后掠翼设计，建模时精准还原尾翼的安装角与翼面切角结构，尾翼与弹身的连接部位做了平滑过渡处理，避免曲面出现硬边折角。材质渲染阶段，弹体主体采用哑光浅灰色航空铝合金材质，调整材质的粗糙度与金属度参数，还原导弹弹身的涂装质感；舵面与尾翼的边缘部位添加了深色的耐高温涂层材质，区分不同部位的材料属性；弹体表面的标识区域通过纹理贴图还原实弹的标识涂装细节，同时添加轻微的使用磨损纹理，提升模型的真实感。建模过程中对弹体内部的核心结构做了简化示意，在保证外观还原度的同时控制模型的整体面数，兼顾展示效果与文件运行效率。各零部件之间的装配关系完全匹配实弹的结构逻辑，可通过爆炸视图展示各舱段的拆分状态，清晰呈现导弹的整体结构组成，可用于航空武器装备的结构展示、科普教学以及相关气动布局的参考设计使用。
