钢缆式隔振缓冲线隔离装置

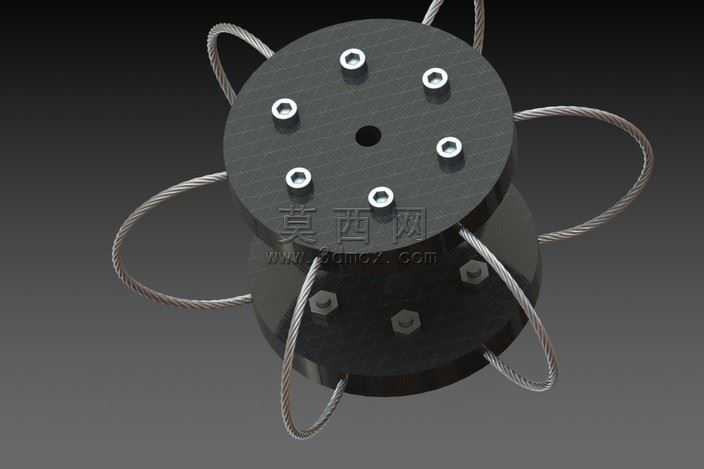

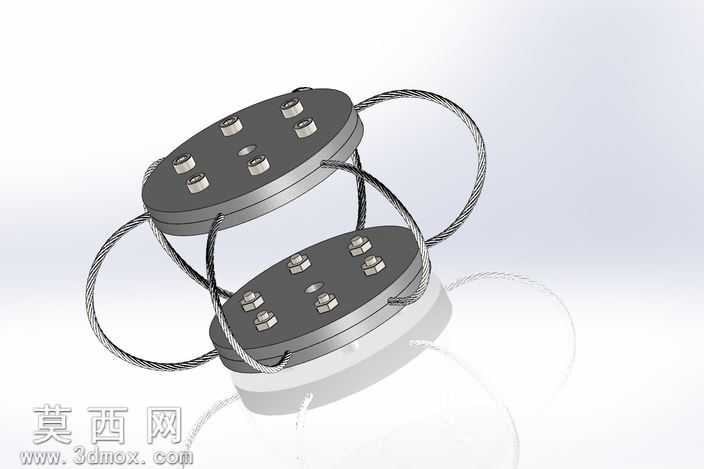

该线隔离装置采用三维参数化建模完成整体设计，建模过程中先对上下两个圆形安装基座进行草图绘制与特征拉伸，基座表面预留多组均匀分布的螺栓安装孔位，孔位尺寸严格匹配标准紧固件规格，保证后续装配的通用性。基座边缘做了圆角过渡处理，既避免应力集中，也让整体外观更流畅。连接上下基座的钢缆部分采用扫掠特征生成，精准还原多股钢丝绞合的缆绳形态，每根钢缆的两端分别嵌入上下基座的预留卡槽内，通过螺栓紧固件完成压合固定，建模时对钢缆的弯曲弧度进行反复调整，保证多根钢缆对称分布，形成稳定的笼式支撑结构。材质渲染阶段，上下基座赋予哑光金属质感的合金钢材质，表面做细微的磨砂纹理处理，还原金属加工后的真实质感；钢缆部分赋予亮面不锈钢材质，通过调整反射参数体现钢丝的金属光泽与绞合纹理，螺栓紧固件则做了镀锌层的质感表现，区分不同部件的材质差异。设计思路上，该装置利用钢缆的弹性形变实现隔振缓冲效果，对称分布的钢缆结构可以在多方向上吸收振动能量，避免振动直接在上下安装面之间传递，上下平板式的安装基座也方便与不同设备进行对接固定，整体结构无易损的橡胶类部件，耐用性更强，可适配多场景下的振动隔离需求，建模过程中对各部件的装配间隙进行了精准校验，保证虚拟装配下无干涉问题，结构合理性得到充分验证。
