家用液化石油气存储气瓶三维结构设计

　　这类承压气瓶是民用燃气配送、小型工商业燃气供给场景中最常见的储运载体，日常餐饮门店后厨、农村自建房炊事供气、流动餐饮摊点的燃气供给都依赖这类容器完成液化石油气的周转存储，区别于固定式管道燃气供应，可移动的承压气瓶能适配无管网覆盖区域的能源供给需求，也能作为临时作业场景的备用气源使用。从功能实现逻辑来看，这类气瓶需要同时满足承压密封、安全防护、便捷搬运三个核心需求，瓶身主体采用圆柱形回转体结构，是因为圆柱壳结构在内部均匀压力作用下应力分布最为均匀，相同壁厚下承压能力远优于方形等异形结构，同时圆柱形态在批量运输堆叠时也能更好利用仓储与运输空间，减少无效空隙。

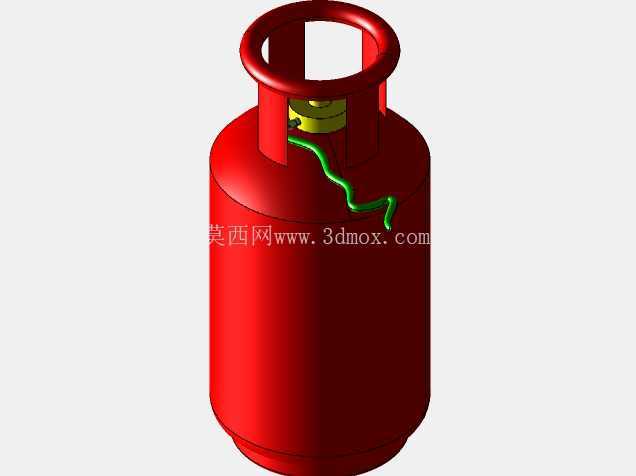

　　顶部的环形护罩是结构设计中容易被忽略的功能部件，它一方面要完全包裹突出瓶体的角阀结构，避免搬运、堆叠过程中硬物碰撞阀件导致密封失效、燃气泄漏，另一方面护罩的环形结构本身就是搬运施力的握持部位，配合瓶身底部的凹形底座，单人即可完成短距离的搬运转运，底座的内凹结构还能在直立放置时形成稳定支撑，即使地面存在小幅不平整，也能避免瓶体倾倒。瓶阀引出的绿色软管是出气端的连接示意结构，实际使用中这部分会连接减压阀再接入燃具，建模时还原这部分结构，能帮助设计人员更清晰理解气瓶从存储到输出的完整气路走向，避免后续配套阀件设计时出现安装干涉。从设计思路层面，这类气瓶的建模需要优先保证回转体特征的同轴度，瓶身主体、顶部收口、底部底座、护罩结构全部围绕中心轴线对称，建模时先绘制半截面草图通过回转命令生成主体结构，再单独切除护罩的镂空区域、添加阀件与软管的装配特征，能最大程度保证模型的参数化可调整性，后续如果需要调整气瓶容积，只需要修改截面草图的高度、直径参数即可快速生成不同规格的模型，不需要重新搭建整体特征。

　　外形尺寸方面，这类民用15公斤级规格的气瓶整体高度通常在700毫米左右，瓶身外径在320毫米上下，顶部护罩的外径略小于瓶身主体，保证堆叠时上层气瓶的底座可以嵌入下层护罩的内圈，避免运输过程中堆垛滑落；安装边界上需要注意，瓶阀的突出高度不能超过护罩的顶面高度，否则碰撞时阀件会先于护罩受力，同时底座的支撑直径要大于瓶身直径的三分之二，保证直立状态下的抗倾覆角度不小于30度，满足日常使用的安全要求。

　　瓶身的壁厚设计需要匹配额定工作压力，通常民用液化石油气瓶的额定工作压力在2.1兆帕左右，建模时需要按照等强度原则设计壁厚，顶部收口与底部封底的过渡区域要做圆角处理，避免应力集中导致的承压薄弱点，这些细节在三维建模时都需要准确还原，不能为了简化模型省略过渡特征，否则后续做有限元承压分析时会出现应力计算失真的问题。对于刚接触三维建模的结构设计人员来说，从这类典型回转体承压容器入手练习，能快速掌握草图约束、回转特征、局部切除、装配配合的基础操作逻辑，同时也能理解工业产品设计中功能优先、兼顾工艺与使用便利性的设计原则，避免出现只追求外观形态忽略实际工程需求的问题。
