惠式急回往复运动转换机构结构设计

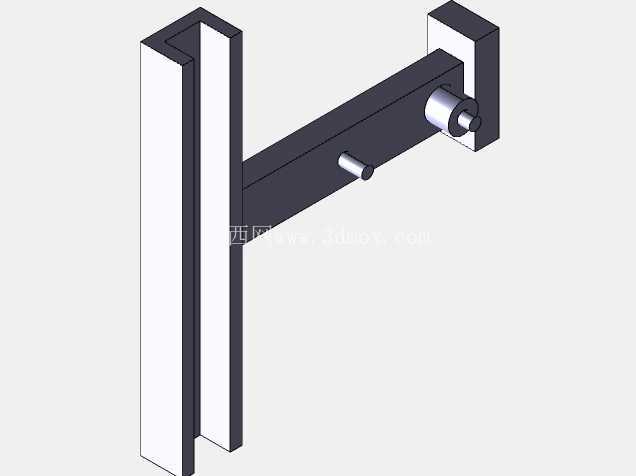

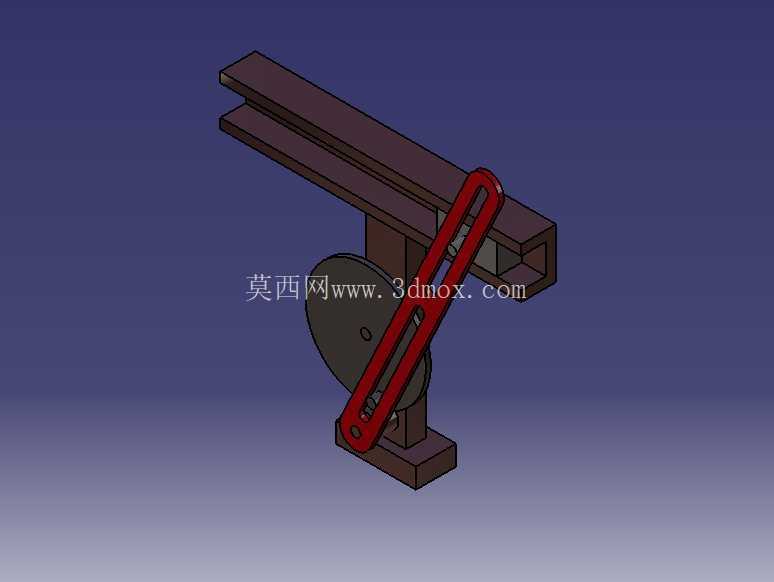

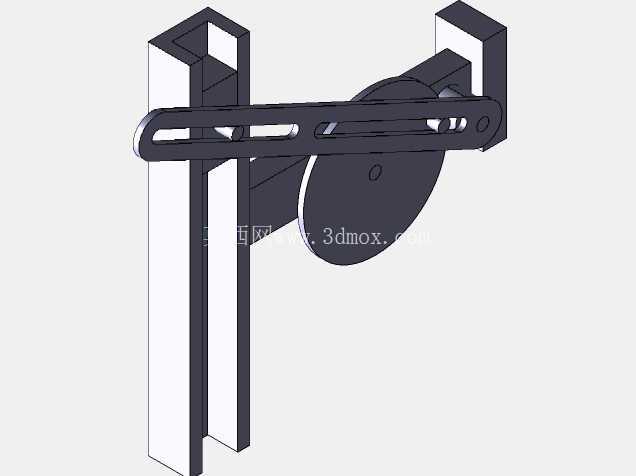

　　在各类需要往复直线动作的工业设备场景中，急回特性的应用直接决定了设备的作业效率与空程损耗控制水平，这套惠式快速返回运动机构，核心解决的就是旋转输入到往复直线输出的运动转换需求，同时通过结构几何关系实现工作行程匀速平稳、返回行程快速复位的特性，在轻工送料、阀门驱动、小型冲压工位、物料推送等场景中有着极高的适配性。从实际功能逻辑来看，这套机构的核心运动副由三个部分组成：底部的旋转曲柄组件、中间的长槽摆杆构件、上部的滑动导向横梁，当动力输入到曲柄端做整周匀速旋转时，曲柄端部的销柱在摆杆的长直槽内滑动，带动摆杆绕下部固定铰支座做定角度往复摆动，摆杆上端的销柱同时嵌入上部横梁的横向滑槽内，最终将摆杆的摆动转化为横梁沿水平导轨的直线往复运动。

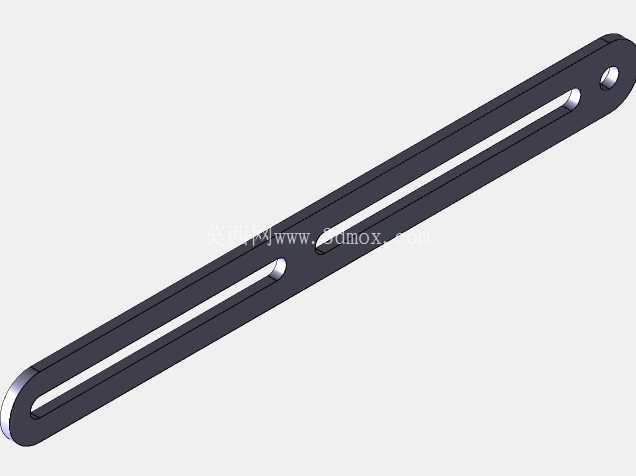

　　不同于普通对心曲柄滑块机构无急回特性的问题，这套机构通过摆杆的中间传动，让曲柄在工作行程对应的转角区间远大于返回行程的转角区间，在输入转速恒定的前提下，横梁向前推进的工作段运行速度平缓，能够满足工位作业时的负载推送、平稳进给需求，避免速度过快带来的工件冲击、定位偏差问题；而空程返回阶段横梁移动速度更快，能够大幅缩短非作业时间，提升单周期的动作循环效率。从设计思路层面拆解，这套机构的各构件尺寸匹配经过了运动学校核：曲柄的旋转半径决定了摆杆的最大摆角，摆杆的有效长度直接关联上部横梁的往复行程范围，长槽的开设长度需要覆盖曲柄销在摆杆上的全行程滑动距离，避免运动过程中出现卡滞、脱槽的问题；上部横梁的导向导轨采用双侧平行支撑结构，能够抵消摆杆上端销柱传递的横向分力，保证横梁直线运动的精度，减少运动过程中的侧向磨损。

　　安装边界上，整套机构的固定支点集中在底部支架与导轨安装座两个位置，底部支架需要承载曲柄旋转、摆杆摆动的全部动载荷，安装面需要保证平面度公差，避免曲柄旋转时出现径向跳动；上部导轨的安装方向需要与横梁的运动方向保持平行，平行度公差需要控制在行程长度的千分之二以内，防止横梁滑动时出现卡涩。实际应用中，这套机构可以直接匹配低速减速电机作为动力输入，不需要额外添加复杂的电控变速程序，仅通过纯机械结构就可以实现快慢速的行程切换，相比电控调速的往复驱动方案，结构可靠性更高，维护成本更低，在粉尘、潮湿等恶劣工况下的适应能力更强。

　　构件的细节设计上，所有铰接位置都预留了轴承安装位，能够通过加装滑动轴承或者滚动轴承降低铰接副的摩擦损耗，长槽的内壁设计有耐磨衬垫的安装空间，长期运行磨损后仅需更换衬垫即可恢复配合精度，不需要整体更换摆杆构件；上部横梁的端部预留了标准的工装安装接口，可以根据实际作业需求加装推板、阀芯连接头、夹具等不同执行端构件，适配不同的作业场景。从运动特性来看，工作行程段横梁的速度变化曲线更趋近于匀速，不会出现普通曲柄滑块机构在行程端点的速度突变问题，对于需要平稳推送的作业场景，比如阀门的缓慢启闭、工件的精准送进，能够有效降低冲击载荷，延长末端执行件与被作用工件的使用寿命；返回行程的快速动作不会接触作业负载，高速运行不会带来额外的冲击问题，反而能够压缩无效动作时间，在多工位循环作业的设备中，这种特性能够直接提升整线的生产节拍。
