带支撑结构的太阳能电池板安装架设计

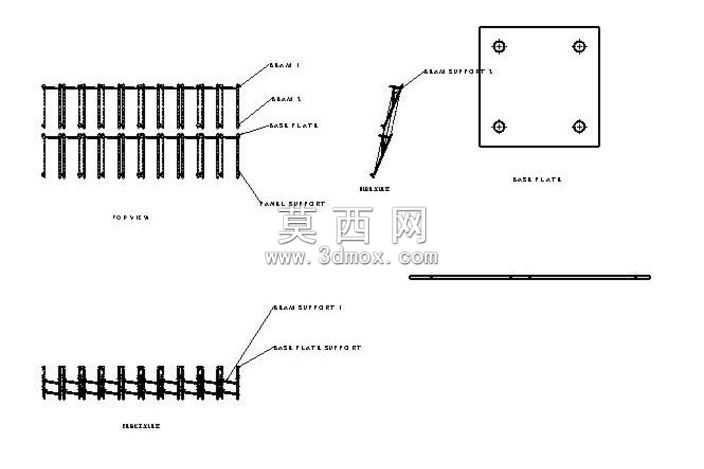

本作品为太阳能电池板配套支撑系统的三维建模设计，整体围绕光伏组件的户外安装固定需求展开结构规划。建模过程中首先梳理支撑系统的受力逻辑，将整体结构拆分为底部承载基板、斜向支撑梁、横向连接肋条三个核心模块，各模块之间的连接点位经过精准对位，保证装配后结构的稳定性。建模时对支撑梁的倾斜角度做了参数化设定，可适配不同纬度地区的太阳入射角调整需求，横向肋条采用等距排布设计，既可以均匀承载电池板的重量，也能减少风阻对整体结构的影响。底部基板设置了四个对称的固定安装孔，可通过膨胀螺栓与地面或屋面基座牢固连接，孔位周边做了加厚处理，避免长期受力出现结构变形。材质设定上，支撑框架选用铝合金材质模拟，兼顾户外使用的抗腐蚀需求与结构轻量化要求，底部基板采用镀锌钢材材质，提升基础承载的结构强度，各连接部位的紧固件也做了细节还原，保证模型的装配完整性。渲染阶段采用工程图视角展示结构，分别呈现了支撑系统的侧视装配形态、底部基板的孔位布局、斜撑与肋条的连接结构，清晰展示各部件的位置关系与装配逻辑。设计过程中充分考虑户外使用场景的抗风、承重需求，各部件的截面尺寸经过合理测算，既避免材料浪费导致的成本过高，也保证结构在恶劣天气下的结构可靠性，整体模型结构规整，参数可编辑性强，可直接用于光伏安装项目的方案展示、结构校核，也可作为同类支撑结构设计的参考模板，适配不同规格尺寸的太阳能电池板安装使用，通过调整肋条长度与支撑梁高度即可快速适配不同功率的光伏组件安装需求。
