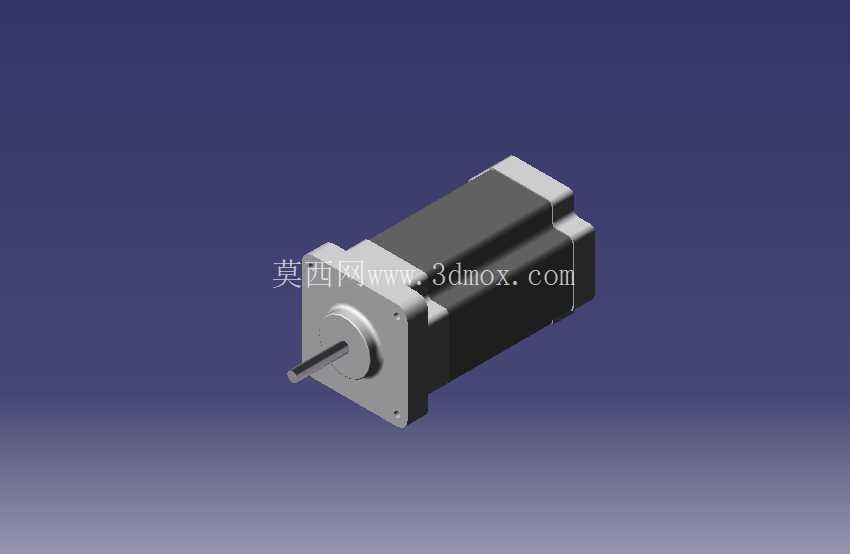

12-24V直流方形法兰步进电机结构设计

　　这款低压直流步进电机的三维结构设计，首先要明确其核心应用场景覆盖桌面级自动化设备、小型输送线工位、3D打印运动轴、小型雕刻机进给单元、实验室精密位移平台这类对安装空间有严格限制、驱动电压适配常规低压直流供电的场合，区别于高压工业级步进电机的大体积大扭矩取向，这款产品的设计从一开始就锚定了中小扭矩、紧凑安装、快速替换的选型需求。从实际用途来看，该电机作为开环运动控制系统的核心执行部件，可将控制器发出的脉冲信号转化为固定步距角的角位移输出，无需额外的位置反馈元件即可实现较为精准的位置控制，搭配对应的驱动器后可实现转速、转向的精准调节，在负载扭矩匹配的工况下，可直接连接丝杠、同步轮、小模数齿轮等传动部件，省去额外的减速机构适配成本，适合短行程、频繁启停、定位精度要求在丝级到十丝级区间的运动工位。

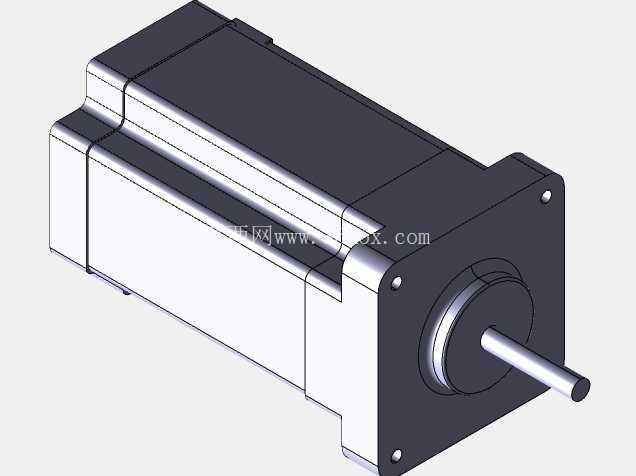

　　从功能特性层面看，这款电机采用方形安装法兰的结构设计，相比圆形法兰的同规格电机，法兰边的四个安装孔位定位基准更明确，安装时的抗扭转能力更强，在频繁正反转的工况下，法兰连接面的松动风险更低；输出轴采用单伸端光轴配合扁位的结构，既可以通过联轴器连接后续传动部件，也可以直接套装同步轮、小齿轮，轴伸端的台阶设计可以对连接件做轴向定位，避免传动件在运转过程中出现轴向窜动；电机机身采用方形叠片壳体结构，壳体表面的平整面既可以贴合安装面做辅助散热，也方便安装光电感应片做原点定位，相比圆形机身的电机，方形机身的周向定位更简单，不需要额外做防转结构即可固定电机本体。设计思路上，这款电机的结构建模优先保证安装边界的尺寸准确性，首先确定法兰端的安装孔位中心距、轴伸直径与伸出长度、机身截面尺寸、机身总长度这几个核心安装尺寸，所有尺寸公差按照常规小型步进电机的行业通用公差带设置，法兰安装面的平面度、输出轴与法兰面的垂直度都按照实际装配要求做了形位公差约束，建模过程中对定子叠片、转子磁钢、端盖轴承位、出线端位置都做了等比例还原，既可以用于设备整体装配时的干涉检查，也可以用于安装板、连接法兰的配套设计，避免选型后出现安装尺寸不匹配的问题。

　　外形尺寸与安装边界方面，这款电机的方形法兰边长为常规NEMA标准安装尺寸，四个安装孔为通孔设计，可从电机侧穿入螺栓固定在安装立板上，也可从安装板背面穿入螺栓连接电机法兰的螺纹孔，两种安装方式都预留了足够的螺栓操作空间；轴伸端的长度控制在合理区间，当搭配标准弹性联轴器时，不需要额外加工轴长即可直接装配，轴上的扁位尺寸适配常规紧定螺钉的锁紧位置，避免紧定螺钉直接顶在光轴表面出现打滑；机身的总长度对应其额定输出扭矩，选型时可根据工位所需的保持扭矩匹配对应机身长度的型号，机身尾部的出线端位置做了下沉设计，预留了航插或者导线出线的弯折空间，避免电机安装后出线被机身与安装架挤压磨损；电机本体的回转半径控制在方形法兰的外接圆范围内，安装时不需要额外预留周向的避让空间，相邻安装的其他部件只要不超出法兰外轮廓范围，就不会与电机本体出现运动干涉。

　　在实际设备选型应用中，这类低压步进电机的三维模型可以直接导入设备总装配体，提前模拟电机与周围走线槽、传感器、传动部件的位置关系，检查运动全行程内是否存在碰撞风险，也可以基于模型的安装孔位直接加工设备的电机安装板，省去反复核对二维图纸尺寸的步骤，降低设计阶段的出错概率；建模时还原的电机本体重量参数，也可以用于运动轴的负载惯量匹配计算，帮助选型者确认所选电机的惯量是否与负载端匹配，避免出现高速运转时失步、抖动的问题。对于结构设计从业者来说，这类标准化程度较高的动力部件模型，核心价值在于准确还原安装接口与外形边界，不需要对内部电磁结构做过度精细的建模，只要保证外部装配尺寸与实物一致，即可满足大部分设备设计阶段的装配校验、干涉检查、工程出图需求，这款模型的结构细节处理充分考虑了实际装配中的工艺需求，比如法兰端的倒角、轴端的导入角、壳体的合模缝位置都做了还原，不会出现模型与实物装配时的尺寸偏差问题。
