自行车前花瓣式浮动刹车碟盘

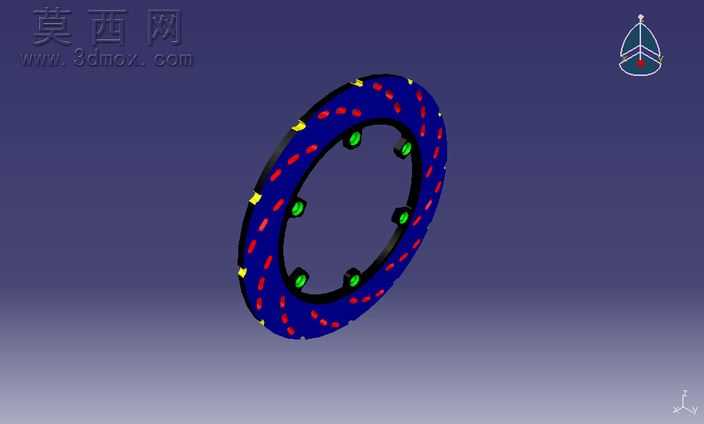

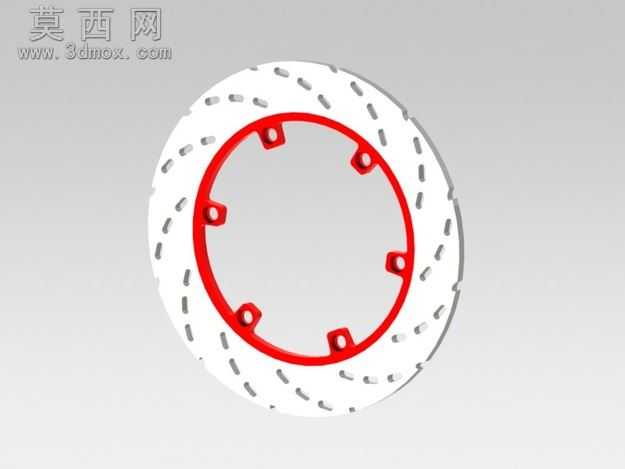

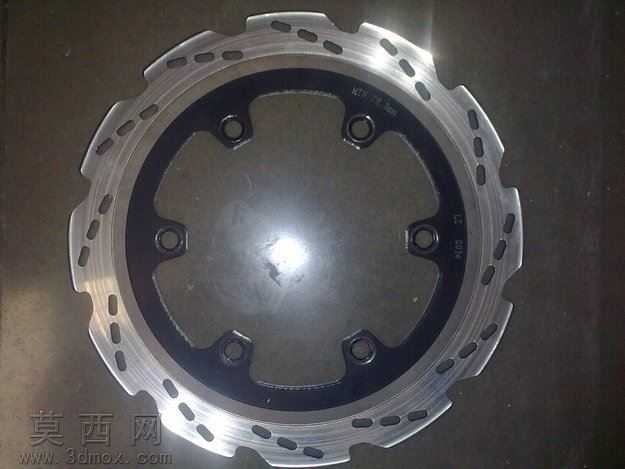

该三维模型为自行车前轮使用的花瓣式浮动刹车碟盘，建模过程中首先对碟盘的整体尺寸进行精准把控，严格参照自行车制动系统的通用安装标准设定中心安装孔的孔距、孔径参数，保证六个安装固定孔的位置度公差符合实际装配要求，可直接适配主流山地车、公路车的前轮花鼓安装位。模型分为内外两个独立结构部分，外侧为散热摩擦外圈，内侧为安装固定内座，两者通过浮动连接结构组合，还原了真实浮动碟盘的结构特性，可在制动受热时允许外圈产生微小形变，避免碟盘受热变形导致的刹车抖动问题。外圈边缘采用花瓣式波浪轮廓设计，建模时通过样条曲线勾勒每一处齿形轮廓，边缘均匀分布的长条形散热开槽逐一绘制，既还原了外观造型，也体现了该结构提升散热效率、快速排出刹车磨屑、降低制动噪音的设计作用。摩擦外圈的金属材质设置为磨砂不锈钢质感，表面添加细微的切削纹理与使用磨损痕迹，还原金属碟盘的真实质感；内座采用黑色阳极氧化铝合金材质，表面做哑光金属处理，与外圈的亮面金属形成明确的材质区分。建模过程中对所有棱角做了符合真实加工工艺的倒角处理，避免出现尖锐直角，还原机加工零件的工艺特征，整体结构完全按照真实碟盘的装配逻辑搭建，各部件之间的配合间隙符合实际生产的公差要求，可用于自行车制动系统的结构展示、装配模拟以及相关产品的设计参考。
