平行开合式气动夹持执行机构结构

　　这套平行开合式气动夹持执行机构，是自动化产线末端执行单元里应用极广的一类夹紧构件，日常在3C电子小件装配、汽车零部件上下料、五金件机加工工位转运、包装线物料分拣等场景都能见到它的身影，核心作用是替代人工完成工件的抓取、夹持、移位、固定动作，适配压缩空气驱动的工厂常规气源环境，不需要额外配置液压站或者复杂的电控驱动单元，部署门槛低，响应速度快，在节拍要求较高的自动化工位上适配性很强。

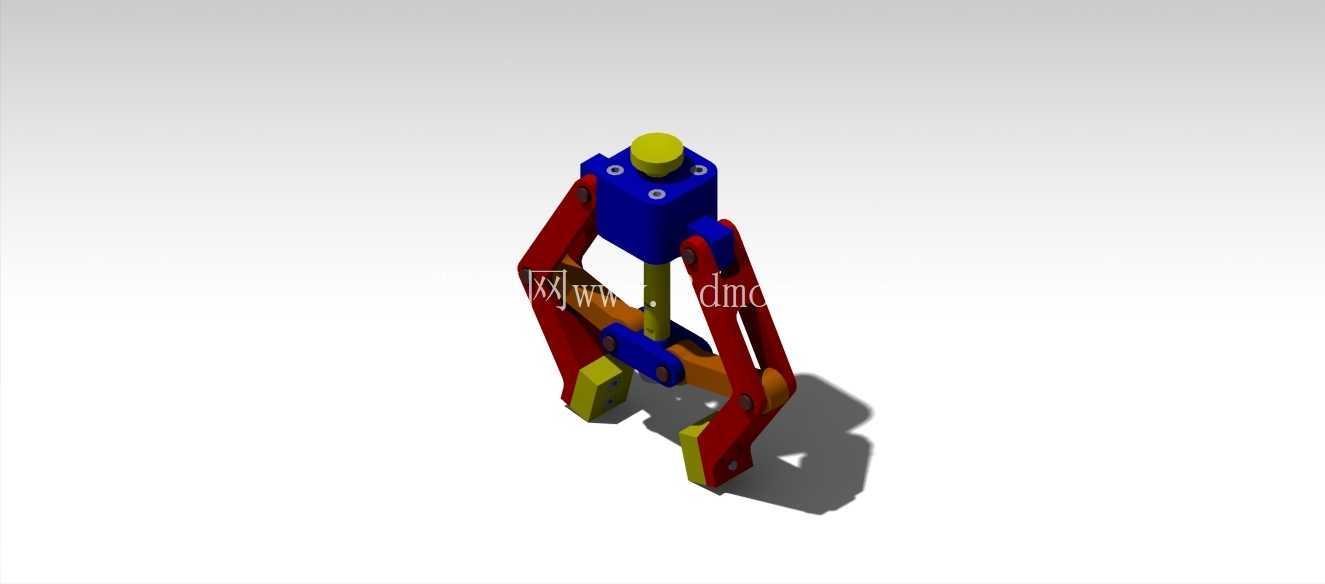

　　从结构设计逻辑来看，这套机构采用了对称式双摇杆连杆传动方案，顶部的气缸安装座作为整个构件的固定基准，集成了气缸进气接口与安装定位孔，缸体部分内置活塞推杆，将压缩空气的压力能转化为推杆的直线往复动力，推杆向下伸出时，会带动中部的联动铰支座同步下行，铰支座两侧通过销轴分别连接左右两组夹臂连杆，连杆另一端与夹爪主体铰接，夹臂上部通过固定销轴与顶部安装座的支耳形成转动副，这样就构成了两组对称的曲柄滑块传动结构——当推杆下行时，连杆推动夹爪绕上部固定销轴转动，两个夹爪的下端夹持面就会同步向内收拢，完成对工件的夹紧动作；当推杆上行复位时，连杆拉动夹爪向外张开，释放被夹持的工件。这种对称传动的设计从根源上避免了夹爪开合不同步的问题，夹持力的传递路径清晰，没有冗余的传动环节，力损控制在较低水平，同时所有铰接位置都预留了衬套安装空间，长期往复运动时可以通过更换耐磨衬套来维持机构精度，不需要整体更换构件，后期维护成本很低。

　　从安装边界与尺寸适配角度来说，顶部安装座设置了四个均布的沉头安装孔，可以直接固定在机械手末端法兰、直线滑台滑块或者专机的固定支架上，安装孔位的间距符合常规小型末端执行器的安装规范，不需要额外做转接板就能适配多数自动化设备的接口；整个机构收拢状态下的横向轮廓尺寸紧凑，不会在狭窄的工位空间里产生干涉，张开状态下的夹爪开口度覆盖了常见小型轴类、块类、异形件的夹持尺寸范围，夹爪下端的夹持面预留了定制安装槽，可以根据被夹持工件的外形更换适配的钳口垫块，比如夹持易刮伤的铝件、塑料件时可以更换聚氨酯垫块，夹持圆柱形工件时可以更换V型钳口，不需要改动主体结构就能适配不同的夹持需求。

　　在实际工况适配性上，这套机构的所有受力构件都做了等强度优化，夹臂部分采用了变截面设计，在铰接受力点位置做了局部加厚，非受力区域做了减重挖槽，既保证了夹持时的结构刚性，不会因为夹持力过大出现夹臂形变导致夹持精度下降，又尽可能控制了整体重量，降低机械臂末端的负载压力；气缸的进出气接口设置在顶部安装座的侧面，接气管路不会随着夹爪开合产生晃动拉扯，避免了管路长期弯折磨损导致的漏气问题；所有铰接销轴都采用了防脱设计，端部设置了卡簧槽，安装到位后用轴用卡簧限位，高速往复运动时不会出现销轴窜动脱落的故障，能够适配长时间连续运行的产线工况。

　　不同于齿轮齿条式的平行夹爪，这套连杆式的夹持机构在夹持行程末端具备一定的力放大特性，当夹爪收拢到接近夹紧位置时，连杆的传动角处于最优区间，相同气缸推力下能够输出更大的夹持力，对于需要较大夹紧力防止工件脱落的搬运工位来说，不需要选用更大缸径的气缸就能满足夹持力要求，进一步压缩了机构的整体体积。同时整个机构的运动部件没有外露的齿轮、齿条等精密传动件，在机加工工位存在切削液、金属碎屑的环境里使用时，碎屑不容易进入传动缝隙造成卡滞，环境适应性比精密齿轮传动的夹爪更强，日常维护只需要定期在铰接位置加注润滑脂即可，不需要频繁做精密清洁保养。
