小型数字舵机EMAX ES09MD结构设计

　　这款小型伺服执行元件，常被应用在航模舵面控制、小型自动化设备点位驱动、教学机器人关节动作输出等场景中，作为末端角度执行单元，它能根据输入的PWM信号输出对应转角的扭矩，带动负载完成指定角度的偏转动作，相比同规格的模拟舵机，它的控制死区更小，定位精度更高，在负载波动时的位置保持能力也更稳定。从结构设计来看，整体采用方正的盒式外壳布局，两侧伸出带安装孔的固定耳，安装孔为通孔设计，可直接通过M2规格的螺丝穿过固定耳将舵机锁紧在安装基座上，固定耳与外壳主体为一体化结构，能承受安装时的锁紧力以及运行过程中产生的振动载荷，不会出现固定耳断裂的问题。

　　外壳主体采用分层拼接结构，上下壳通过卡扣配合侧边的定位槽完成装配，接缝处做了错位止口设计，既能避免装配时出现错位，也能阻挡日常使用中的灰尘进入壳体内部，保护内部的减速齿轮组与控制电路。输出轴布置在壳体一侧的端面中心位置，轴端为带内螺纹的金属齿盘结构，金属材质的输出齿盘相比塑料齿盘能承受更大的径向载荷与冲击扭矩，避免大负载下齿盘滑牙的问题，齿盘上的安装孔位兼容标准的舵机摇臂规格，可直接搭配市面上通用的塑料、金属舵机摇臂使用，不需要额外做转接结构。出线端布置在与输出轴相对的另一侧端面，三根导线分别对应电源正、电源负与信号输入，导线根部做了防弯折的应力释放结构，避免安装布线时反复弯折导致导线根部断线。

　　从安装边界来看，整体外形方正无突出的异形结构，安装时只需要预留出对应长宽高的安装空间，同时在输出轴一侧预留出摇臂转动的活动空间，在出线端预留出导线弯折的布线空间即可，两侧固定耳的安装孔中心距符合9g级小型舵机的通用安装尺寸，可直接替换同安装规格的其他型号舵机，不需要修改原有安装基座的孔位。内部结构上，减速级采用金属齿轮与塑料齿轮搭配的布局，前级高速减速级使用金属齿轮承受电机输出的高转速小扭矩，后级低速减速级使用高强度工程塑料齿轮降低运行噪音，同时控制电路板集成在电机与减速组之间的空隙处，充分利用壳体内部的剩余空间，没有多余的结构浪费，整体结构紧凑，重量控制在同规格舵机的较低水平，适合对安装空间与自重有严格要求的应用场景。在实际选型使用时，需要注意输出轴的转动行程范围，这款舵机的有效转动角度覆盖常用的0-180度区间，可满足绝大多数舵面控制、小型机构摆动的需求，安装时要保证固定耳的安装面与基座平面完全贴合，避免螺丝锁紧时壳体受到额外的安装应力，导致内部齿轮组卡滞、运行阻力增大的问题；接线时要注意电源电压匹配，避免过压烧毁内部控制电路与电机，同时信号输入线要远离大电流的动力线路，减少信号干扰导致的舵机抖动、定位不准问题。

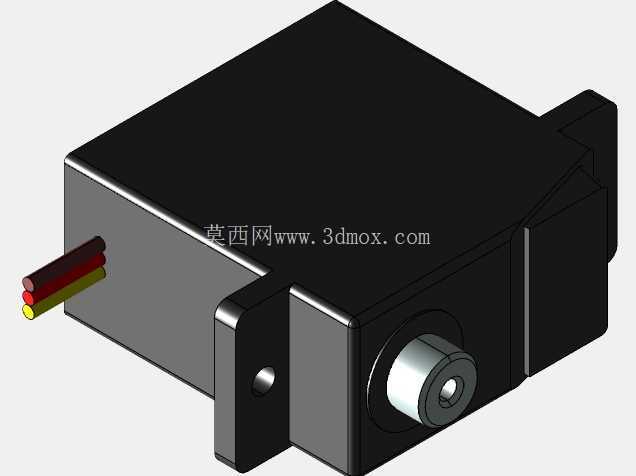

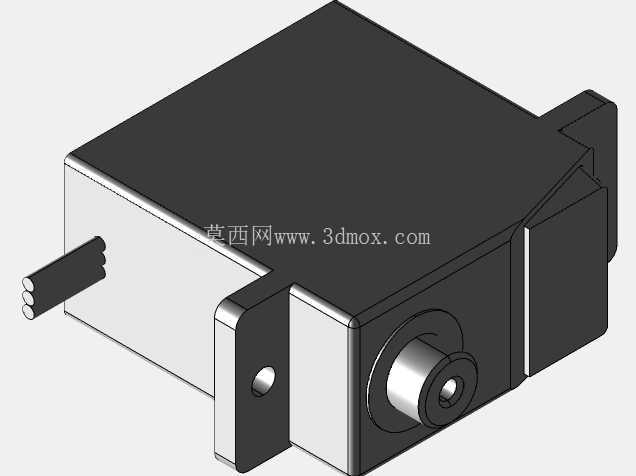

　　在三维建模过程中，对壳体的分型面、固定耳的安装孔位置、输出轴的同轴度都做了精准的还原，所有配合面的尺寸公差都按照实际零件的装配公差做了预留，可直接用于设备整体装配的干涉检查、安装布局模拟，也可作为舵机安装座设计、摇臂结构设计的尺寸参考依据，建模时对内部的齿轮组、电机、电路板等结构也做了等效简化，在保证整体外形尺寸、安装接口完全准确的前提下，减少了不必要的特征数量，方便在大型装配体中调用，不会占用过多的系统资源。
