T型60A高压火焰电机驱动结构

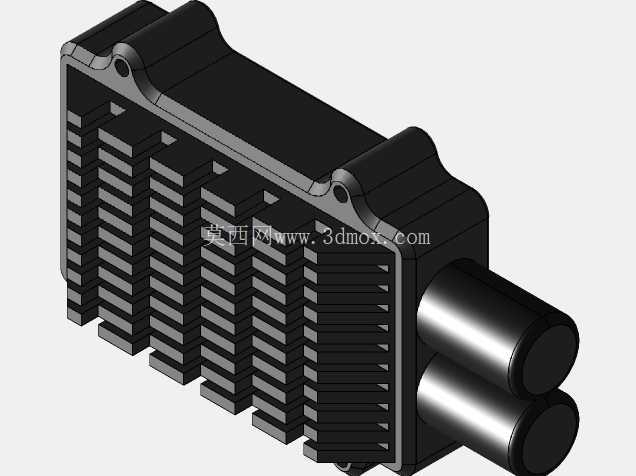

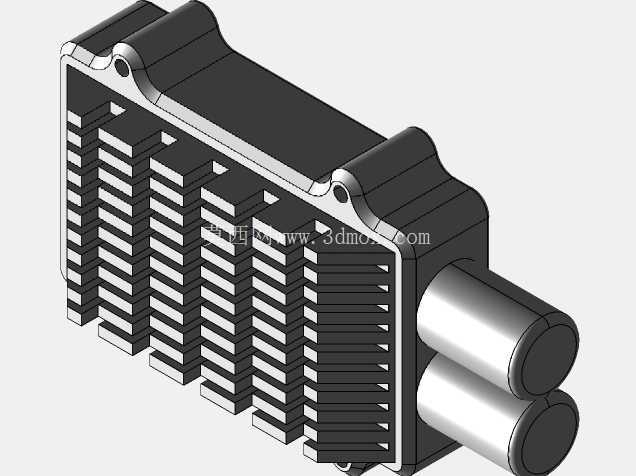

　　这款T型布局的60A高压驱动单元，最初是为大载重多旋翼无人机、工业级航模动力系统配套开发的功率输出部件，实际落地场景还覆盖了小型无人车动力驱动、大功率电动工具调速模块等对功率密度、散热效率有严苛要求的领域。从结构设计逻辑来看，整体采用单侧叠层鳍片散热+双圆柱功率端子的T型布局，完全是围绕高压大电流工况下的热管理需求做的取舍：叠片式散热鳍片沿主体长度方向等距排布，鳍片厚度与间距经过热仿真校核，既保证自然对流状态下的散热面积足够覆盖60A持续电流下的MOS管发热，又不会因为鳍片过密增加整机重量、占用过多安装空间。双圆柱输出端子布置在散热主体的侧端，和功率板上的大电流走线直接连通，省去了额外的转接铜排，既降低了大电流路径上的接触电阻，

　　也让外部动力线的接线操作可以在设备侧方完成，不会和上方的散热风道产生干涉。安装边界上，主体两端预留了带沉孔的安装凸耳，凸耳的孔位间距、沉孔深度适配行业通用的M3安装螺丝，安装时不需要额外做转接支架，直接固定在设备的碳纤或金属安装板上即可，凸耳和散热主体之间做了圆角过渡，避免应力集中导致的安装位断裂问题。设计过程中特意将功率器件、电容等发热量大的元件直接贴装在散热主体的内侧壁上，导热路径最短，不需要额外的导热垫叠加就能把热量快速传导到外侧鳍片，相比传统方形电调的布局，这种T型结构把散热面和接线面完全分开，在多设备密集安装的机架上，不会出现相邻设备挡住散热风道的问题。实际使用中，这款驱动单元可以适配多型外转子无刷电机，

　　高压工况下的持续输出能力稳定，鳍片表面的阳极氧化处理既提升了散热辐射效率，也能在户外复杂工况下起到绝缘、防腐蚀的作用，双端子的布局也支持大线径硅胶线直接焊接，避免大电流下接线端子过热的问题。结构建模时对所有的安装孔位、鳍片厚度、端子伸出长度都做了参数化关联，后续如果需要调整电流等级、适配不同安装空间，只需要修改对应参数就能快速衍生出不同规格的变体，不需要重新搭建整体结构。
