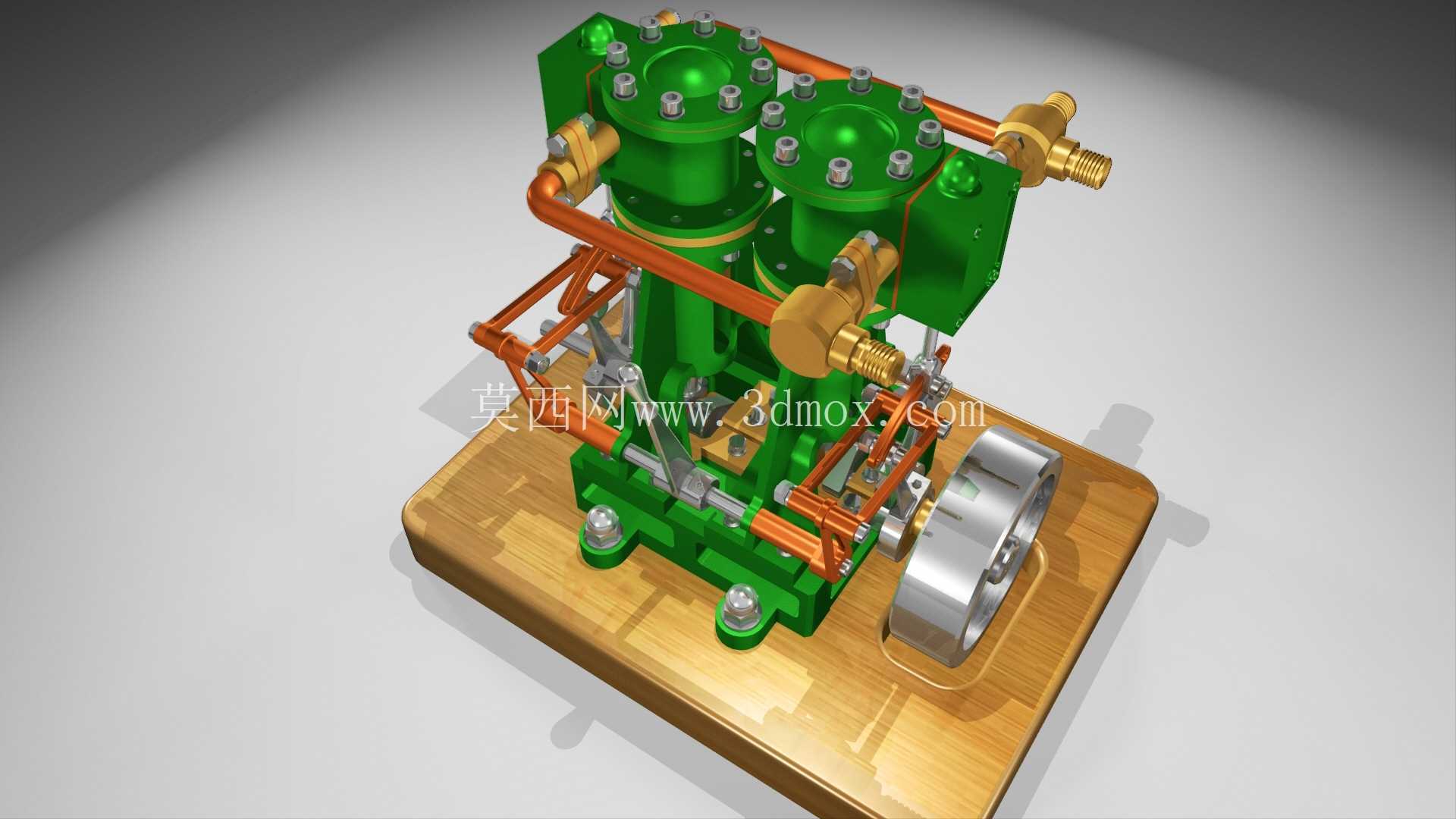

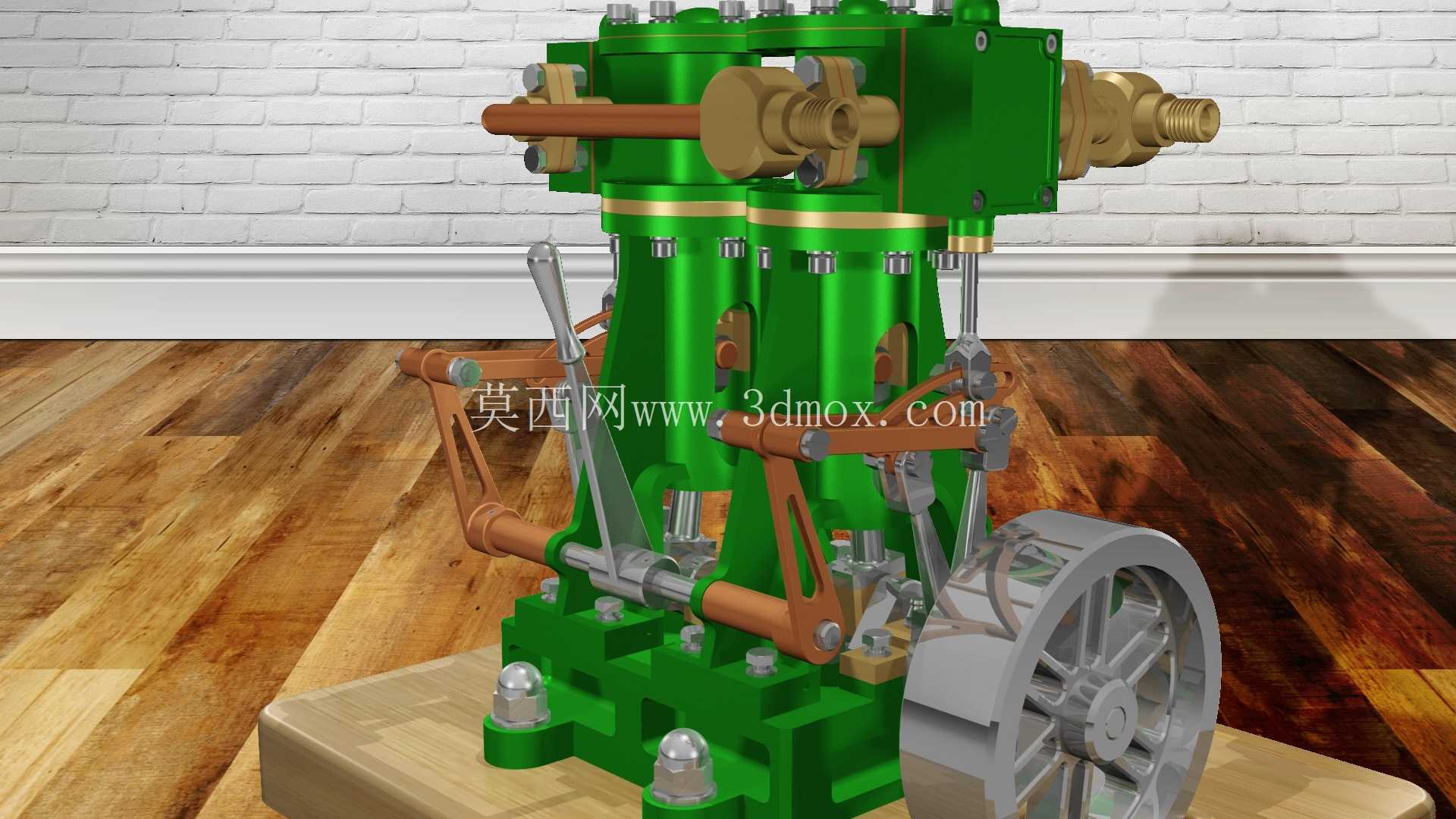

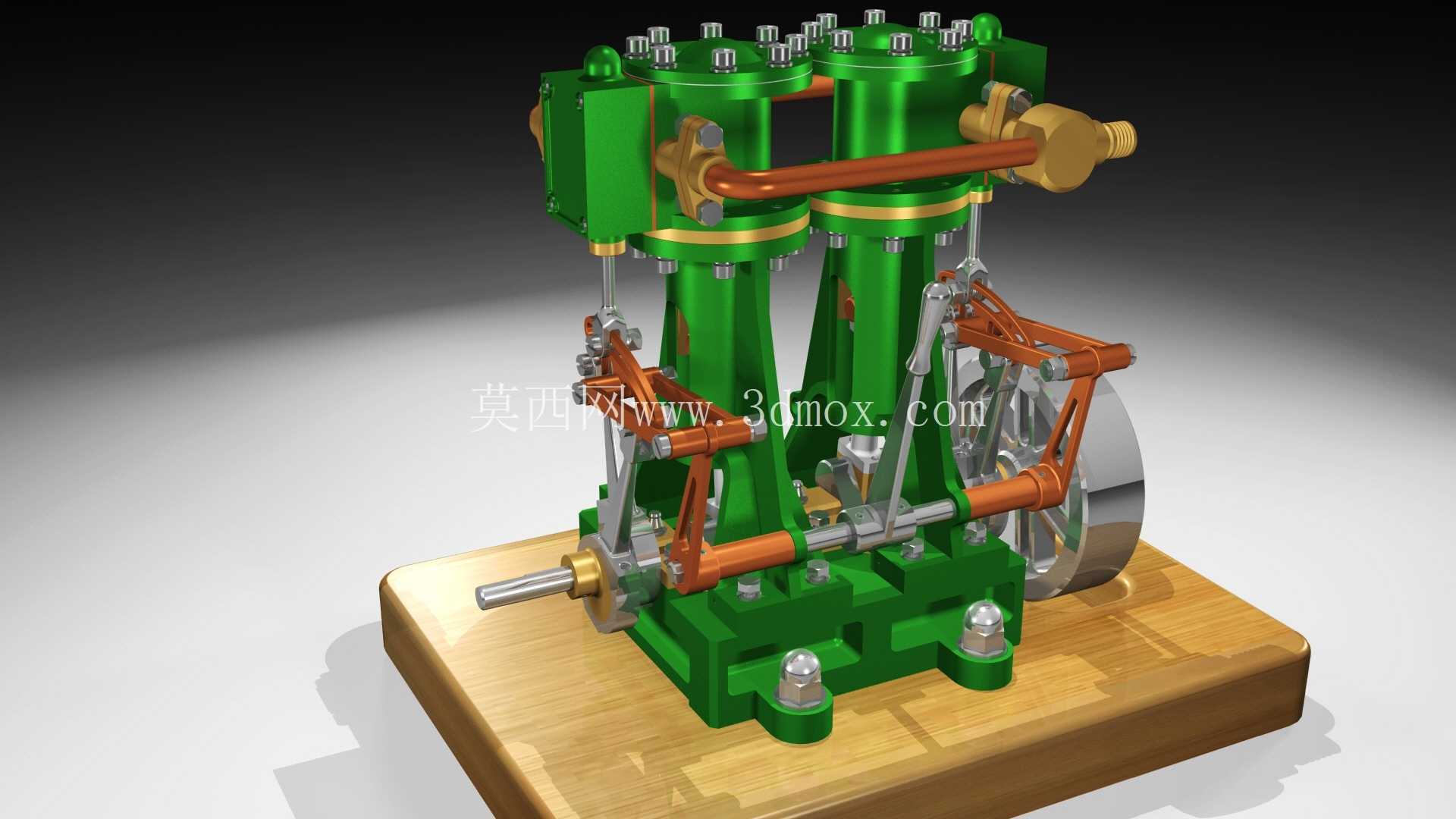

带倒挡功能立式双缸蒸汽动力装置

　　这套立式双缸带倒挡的蒸汽动力结构，在小型蒸汽动力应用场景里适配性极强，不管是复古车船模型的动力配套、小型科普演示装置的动力核心，还是老式工业动力教具的结构展示，都能完整复现往复式蒸汽动力的完整传动逻辑。从实际用途来看，它区别于常规单缸蒸汽机的单向输出特性，集成的倒挡切换结构可以在不改变蒸汽输入方向的前提下，完成输出轴转向的切换，省去了外接换向阀组的复杂管路布置，对于空间紧凑的小型蒸汽动力应用场景来说，能大幅压缩动力单元的整体安装空间。

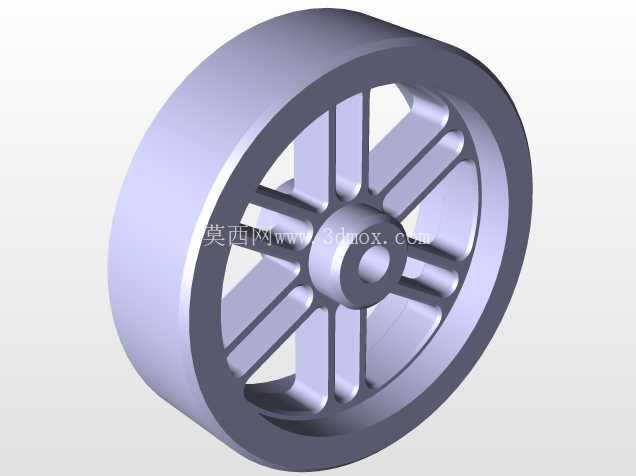

　　从功能特性上拆解，整套结构完整覆盖了蒸汽动力从热能转换到机械能输出的全链路：双缸立式布置的结构可以让两个气缸的曲柄相位错开，相比单缸结构大幅降低输出轴的扭矩波动，避免单缸蒸汽机在上止点位置出现的启动死点问题，飞轮的配重设计也经过匹配，能储存做功冲程的多余动能，带动活塞完成排气、进气的非做功行程，让整套动力输出更平顺。倒挡机构通过滑动式的啮合齿组切换传动路径，操作时只需要拨动外置的操纵杆，就能改变连杆到输出飞轮的传动相位，实现正转、反转的快速切换，切换过程不需要停机调整，适配需要频繁换向的动力输出需求。

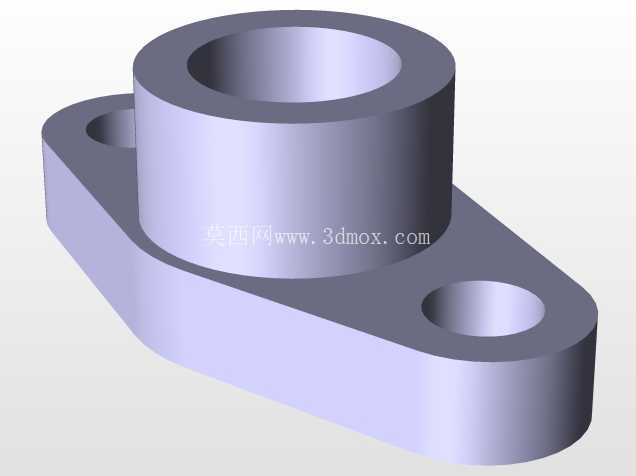

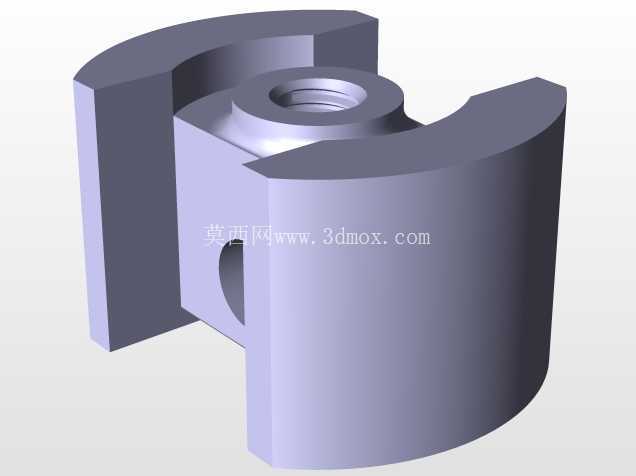

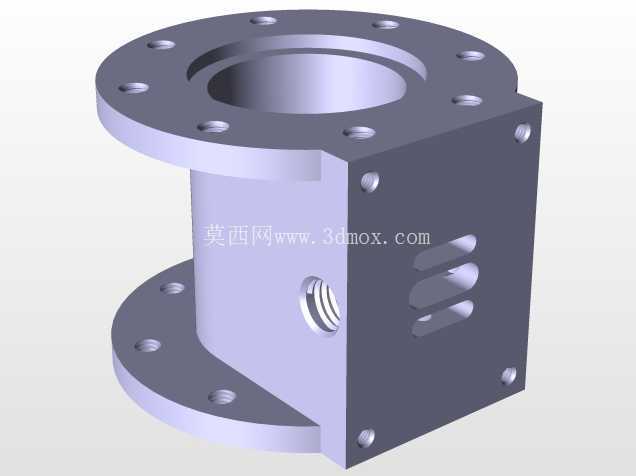

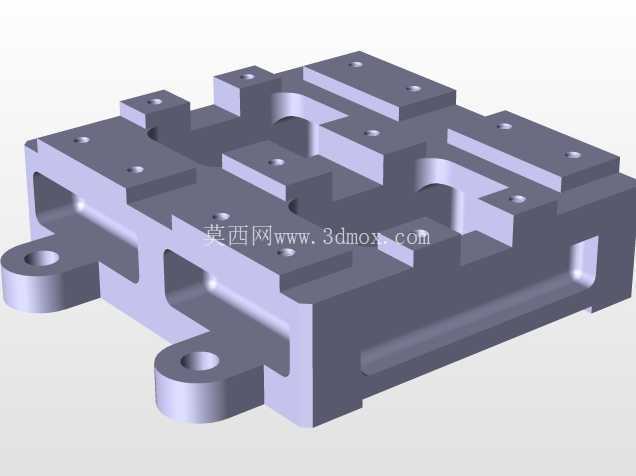

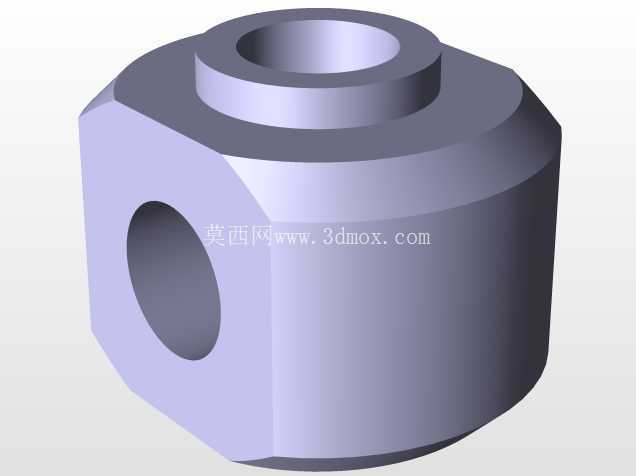

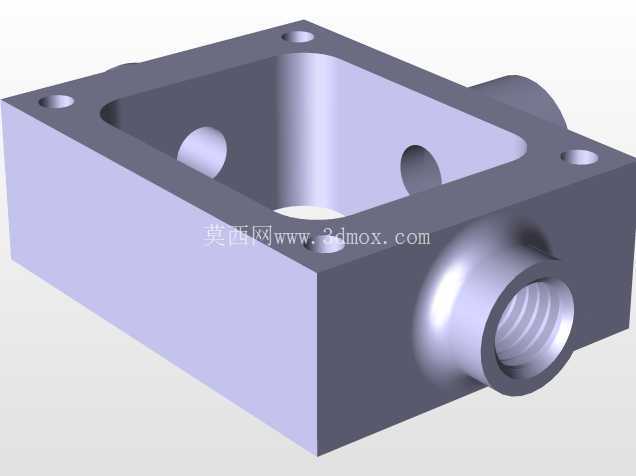

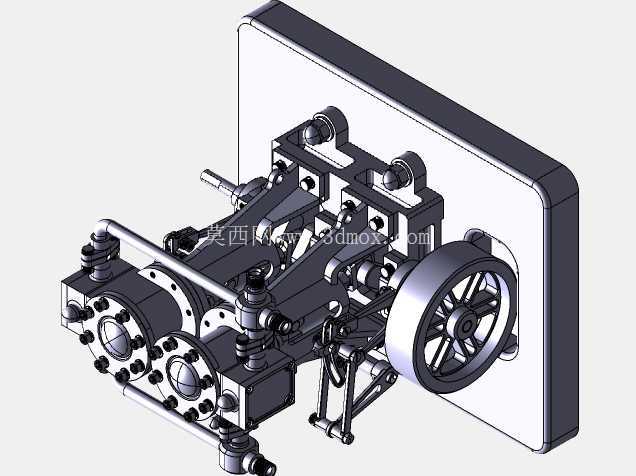

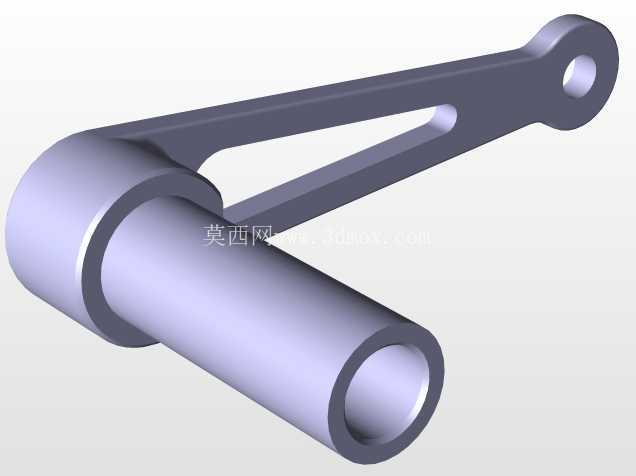

　　设计思路上，整套结构采用了分层布置的逻辑：最上层是气缸阀组集成段，把进排气阀、蒸汽管路接口都整合在气缸顶部的铸造型壳里，减少外接管路的接头数量，降低蒸汽泄漏的风险；中间层是缸体与连杆传动段，两个气缸平行立式布置，活塞杆通过十字滑块结构连接连杆，把活塞的直线往复运动转换为曲轴的旋转运动，十字滑块的导向结构可以抵消连杆摆动带来的侧向力，减少缸壁的偏磨，提升整套结构的运行寿命；下层是安装基座与曲轴输出段，曲轴通过轴承座固定在基座上，飞轮安装在曲轴的输出端，基座上预留了统一的安装孔位，可以直接固定在安装台架上，不需要额外制作转接支架。倒挡的操纵连杆从侧面阀组位置延伸到基座侧方，操作位置顺手，不会和运动的连杆、飞轮产生运动干涉。

　　从安装边界和尺寸适配来看，整套结构的安装基准是底部基座的安装平面，基座上的固定孔采用对称布置，孔位间距适配常见的小型台架安装标准，输出飞轮的轴伸尺寸和直径匹配常规的带轮、联轴器安装规格，不需要额外加工转接轴。侧面的蒸汽管路接口采用统一的管螺纹规格，和常规小型蒸汽发生器的输出管路可以直接对接，不需要转接头。整体立式布置的结构，横向占用空间远小于卧式双缸蒸汽机，对于安装空间宽度受限的场景，比如小型船舶模型的动力舱、固定台架的演示装置，能更好地适配狭窄的安装空间。所有运动部件的运动包络都在设计时做了干涉检查，连杆摆动、飞轮转动、操纵杆动作的范围内没有多余的突出结构，安装时只需要预留出飞轮侧的输出连接空间、操纵杆的动作空间、顶部的蒸汽管路连接空间即可，不需要额外预留过大的安全间隙。所有的紧固件都采用标准规格，后期维护更换零件不需要定制非标件，十字滑块、轴承这类易损件都可以直接采用通用标准件替换，维护成本更低。
