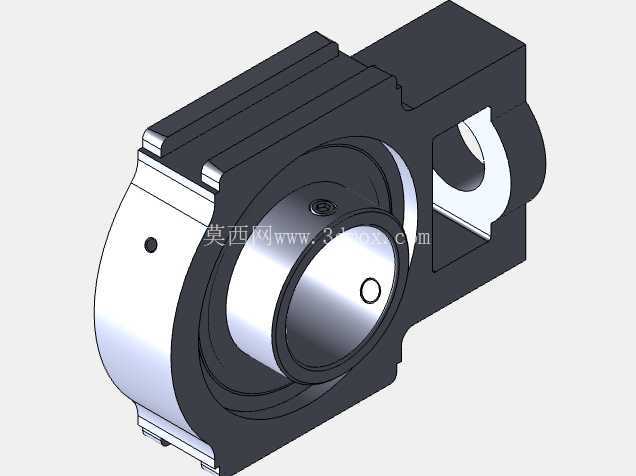

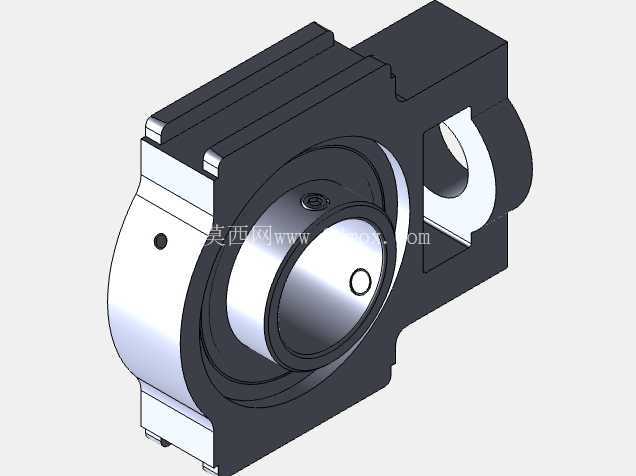

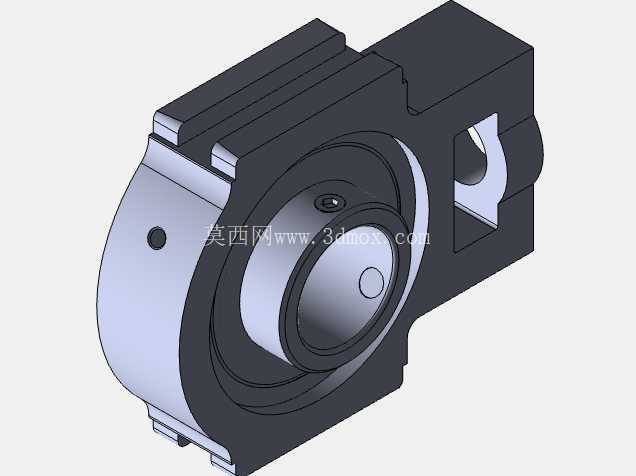

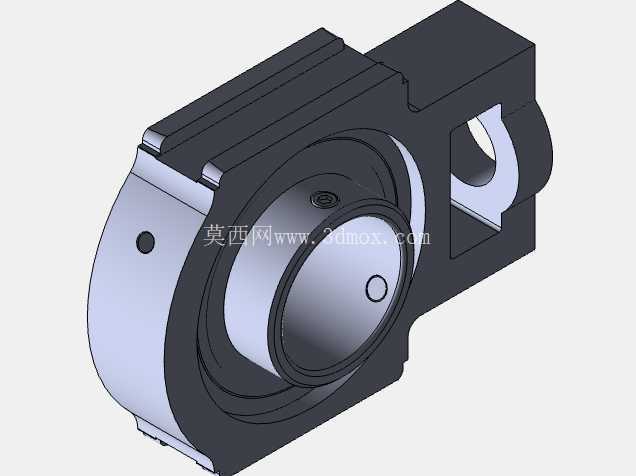

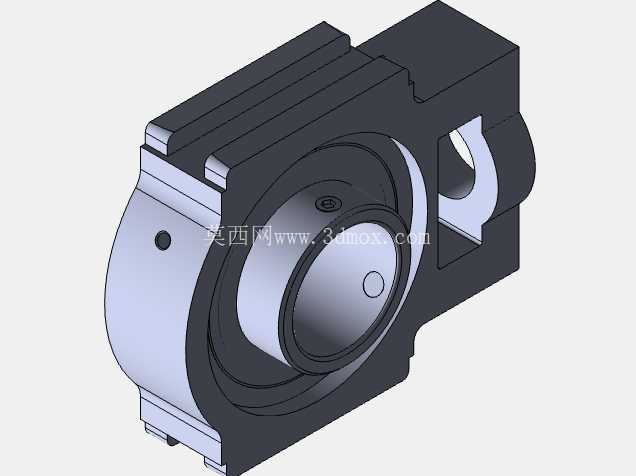

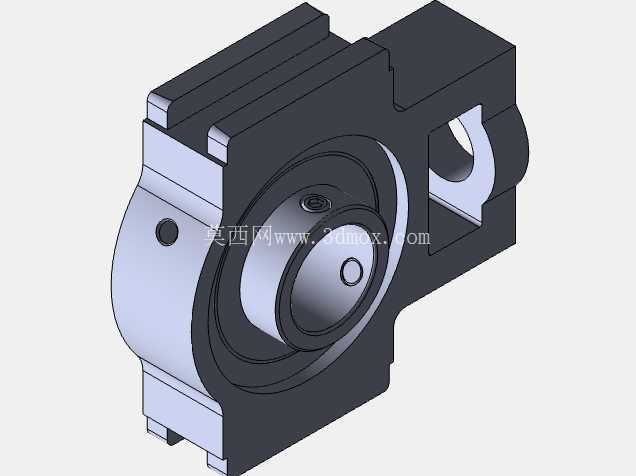

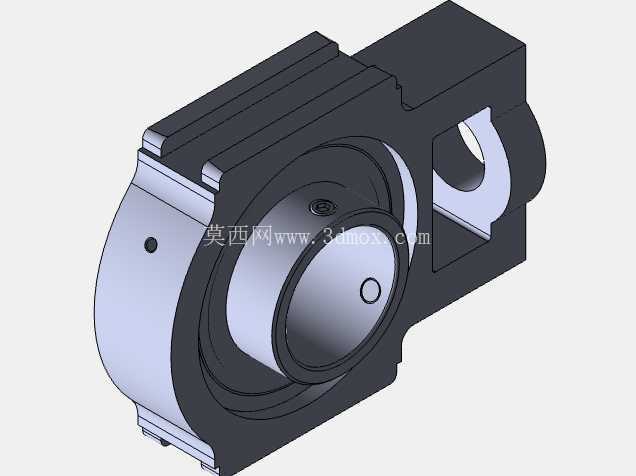

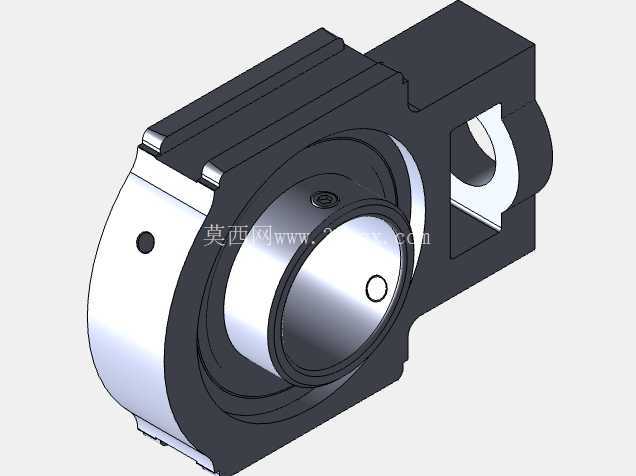

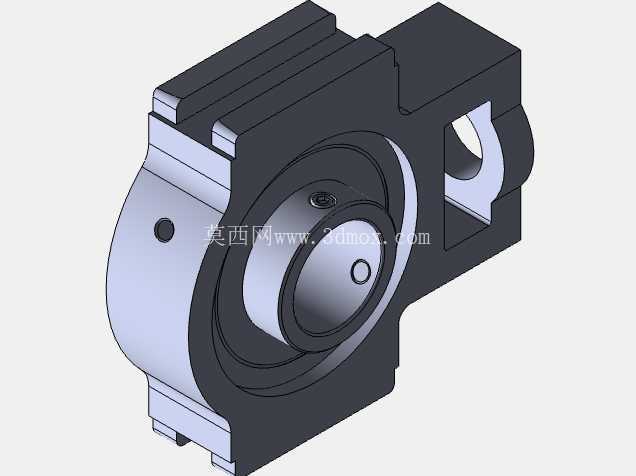

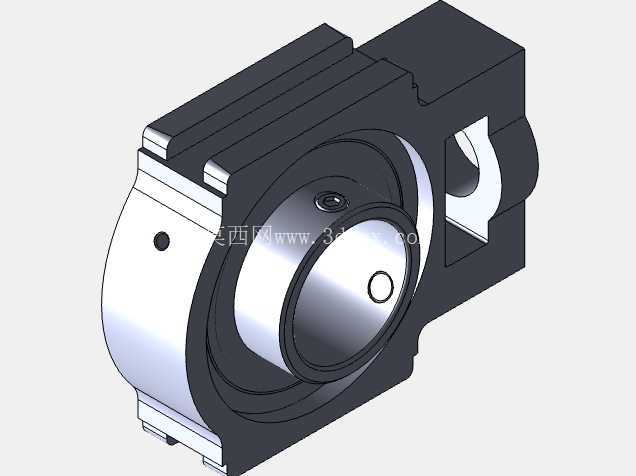

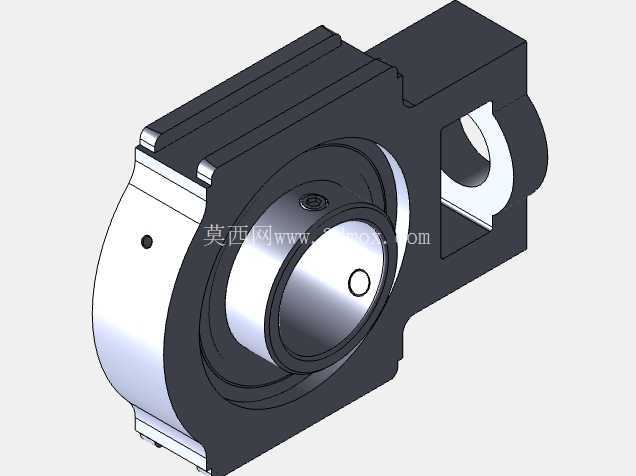

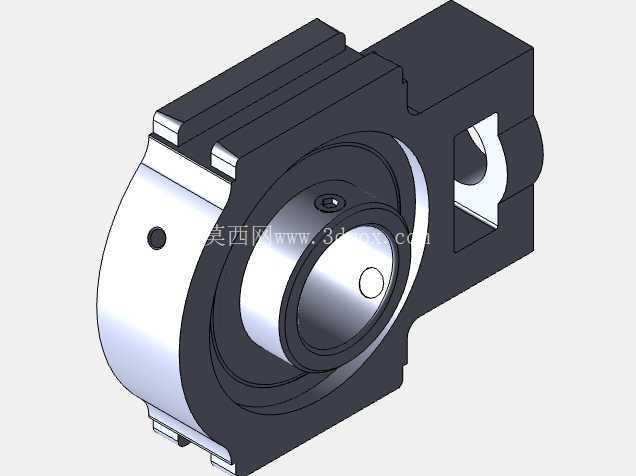

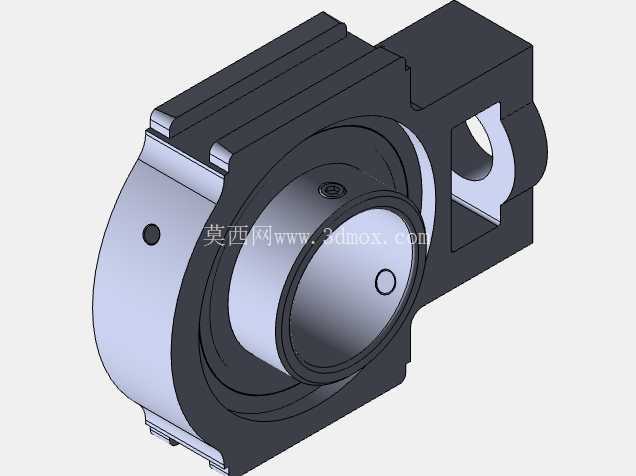

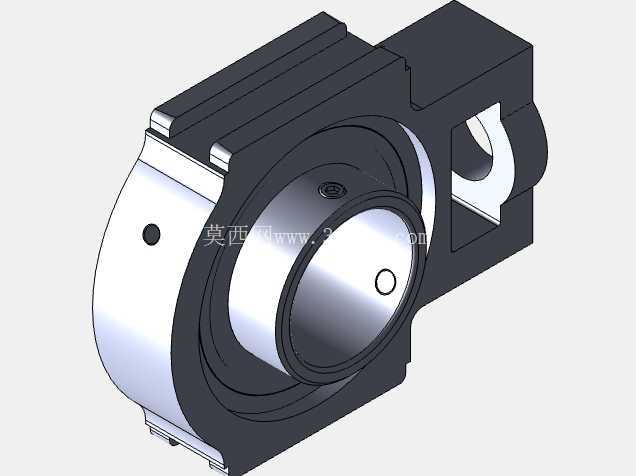

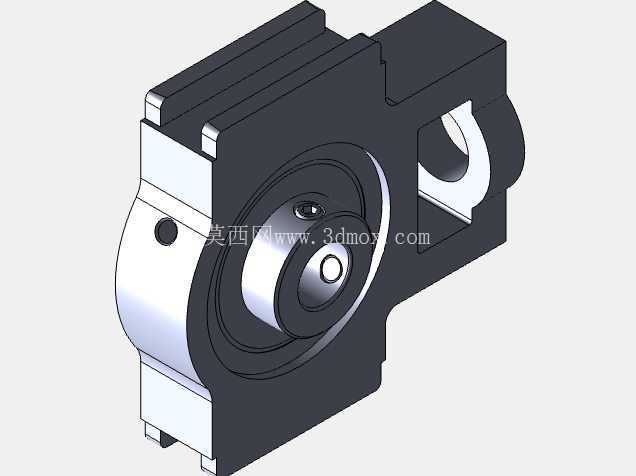

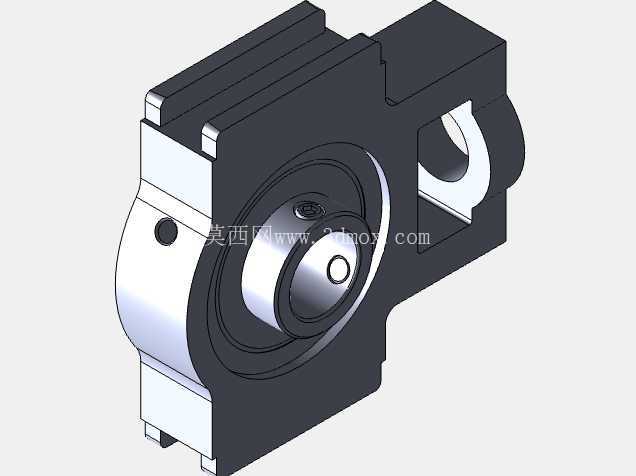

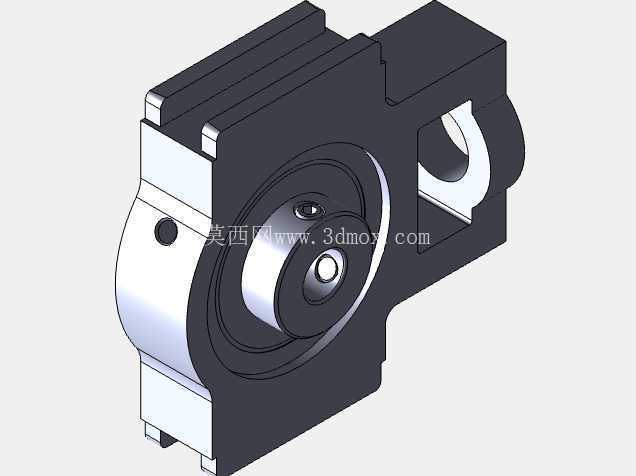

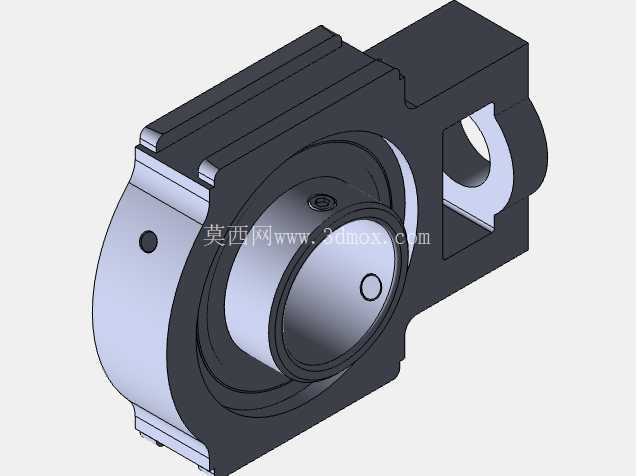

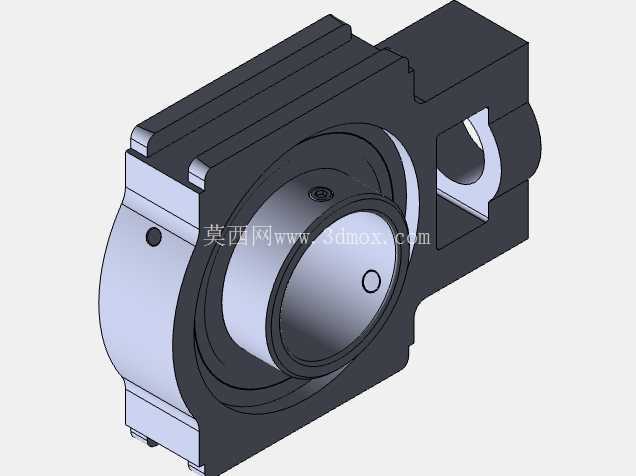

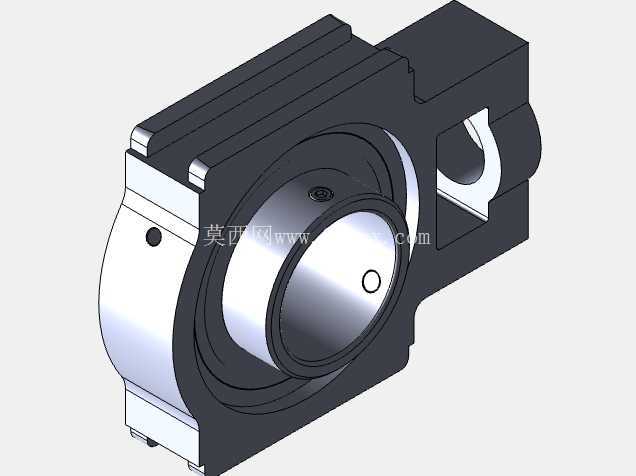

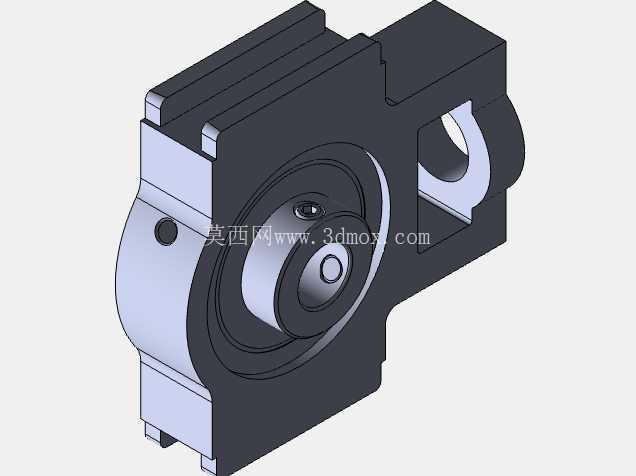

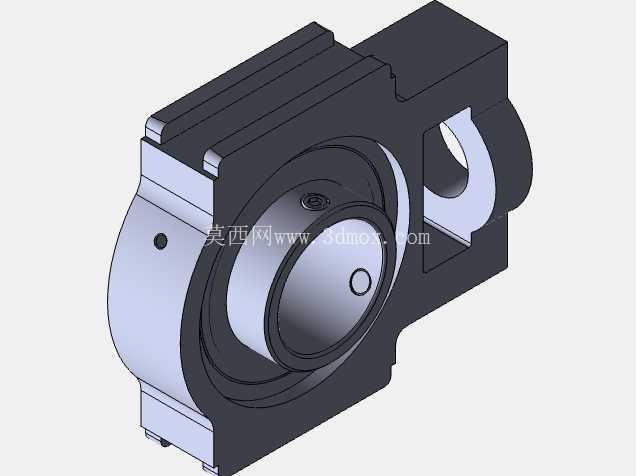

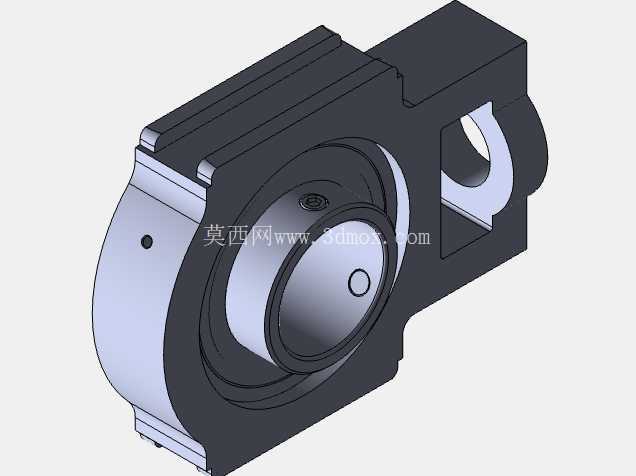

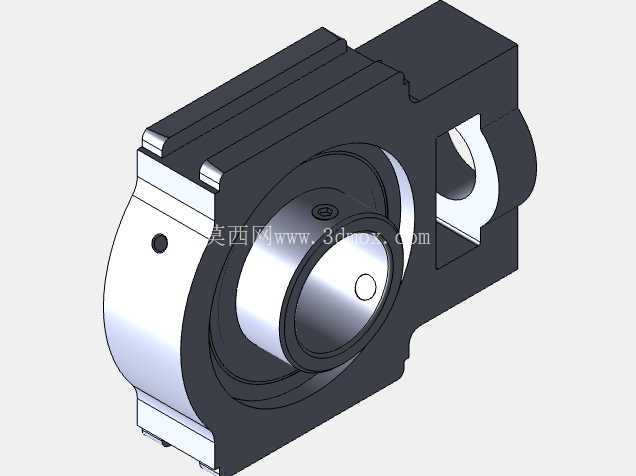

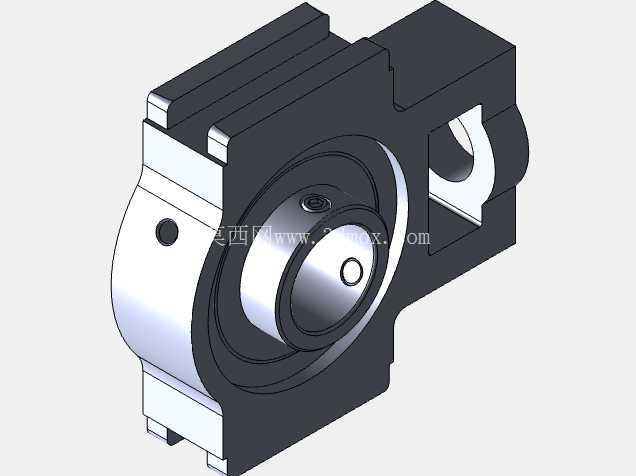

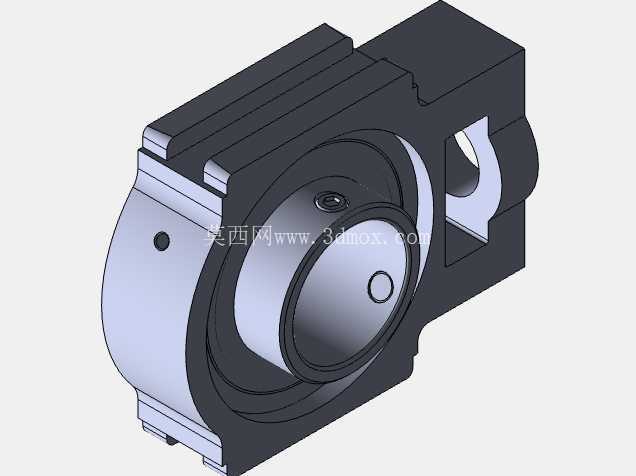

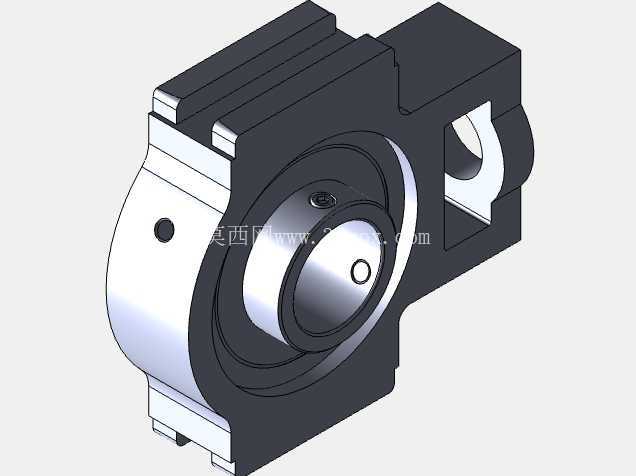

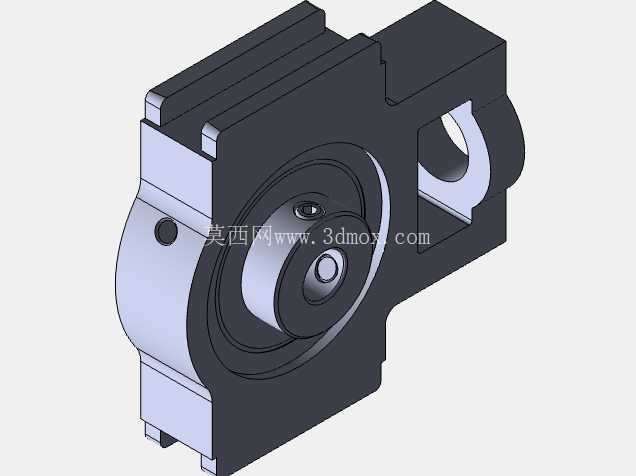

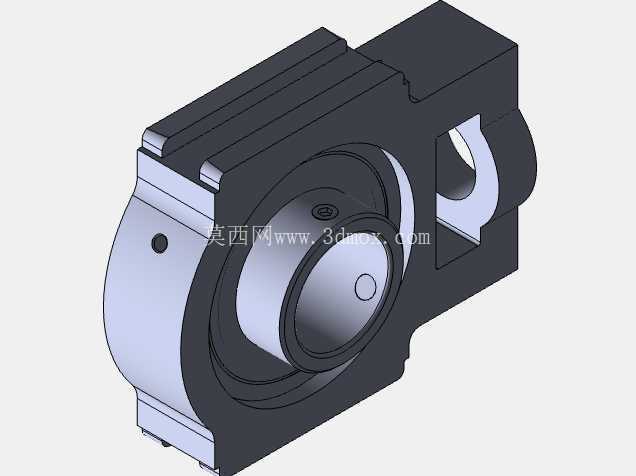

UCT系列带座外球面轴承组件三维结构

　　带座外球面轴承在输送线、包装机械、食品加工设备、农业机具以及小型自动化专机里使用频率很高，核心原因并不在于承载能力有多突出，而在于安装、对中和维护的综合成本低。UCT系列属于滑块式座体结构，与常见的立式P型座、菱形FL型座不同，它的座体带有长槽形安装孔，轴系固定后仍可沿槽方向调整位置，这一特征在皮带张紧、链条张紧、传动轴间距补偿以及现场装配误差吸收方面非常实用。

　　从结构组成看，该组件由外球面球轴承和铸造滑块座两部分配合完成。轴承内孔与转轴配合，内圈一侧通常通过顶丝、偏心套或锁紧套与轴固定；外圈外圆为球面，座体内腔为对应的球面支承面，两者形成自动调心关系。实际设备运行中，焊接机架变形、长轴加工挠度、安装面平面度误差以及多段输送梁拼接偏差，都容易让轴承承受附加弯矩。球面配合允许外圈相对座体产生一定角度偏转，从而避免滚动体在异常偏载下局部点蚀，也能降低轴颈处的应力集中。

　　滑块座的外形不是单纯为了造型而设计。底部两个平行安装面落在设备支架的导向或支撑区域，中间贯通的长槽用于穿装螺栓。装配时，轴承组件先不必锁死，可沿槽长方向推动，带动轴端位置变化；在皮带输送设备中，这一动作直接改变从动滚筒中心距，实现输送带张紧。相比重新加工腰孔、增加张紧轮或调整整个机架，滑块座调整方式更直接，现场工人用常规扳手即可完成。需要注意的是，张紧方向应与载荷传递方向一致，螺栓压紧面要配足垫圈，避免调整后座体在振动工况下回退。

　　建模时需要重点表达几个边界。其一，座体总长、总宽和中心高决定了支架开口尺寸；其二，长槽的长度、宽度和槽端圆弧决定螺栓规格及可调行程；其三，轴承内孔直径、内圈宽度、外圈球面直径和密封结构决定轴端设计；其四，注油嘴位置、端盖轮廓和顶部加强筋会影响周边护罩、张紧螺杆以及机架侧板的空间布置。若只画外形而忽略长槽与球面腔的关系，后续工程图很容易出现螺栓无法装入或调心角度被座体干涉的问题。

　　从受力思路看，这类组件更适合中等载荷、中低速和以径向支撑为主的场合。滑块槽方向承担位置调节功能，不应被误解为可以无限承受滑动摩擦；设备正常运行时，螺栓必须提供足够夹紧力，使座体与支撑面成为刚性连接。若载荷方向频繁交变，张紧螺杆或限位挡块应参与定位，否则单靠接触面摩擦力可能出现缓慢窜动。对于粉尘、水汽或冲洗环境，轴承两侧密封形式、润滑脂保持能力以及座体表面涂装也需要在选型阶段一并考虑。

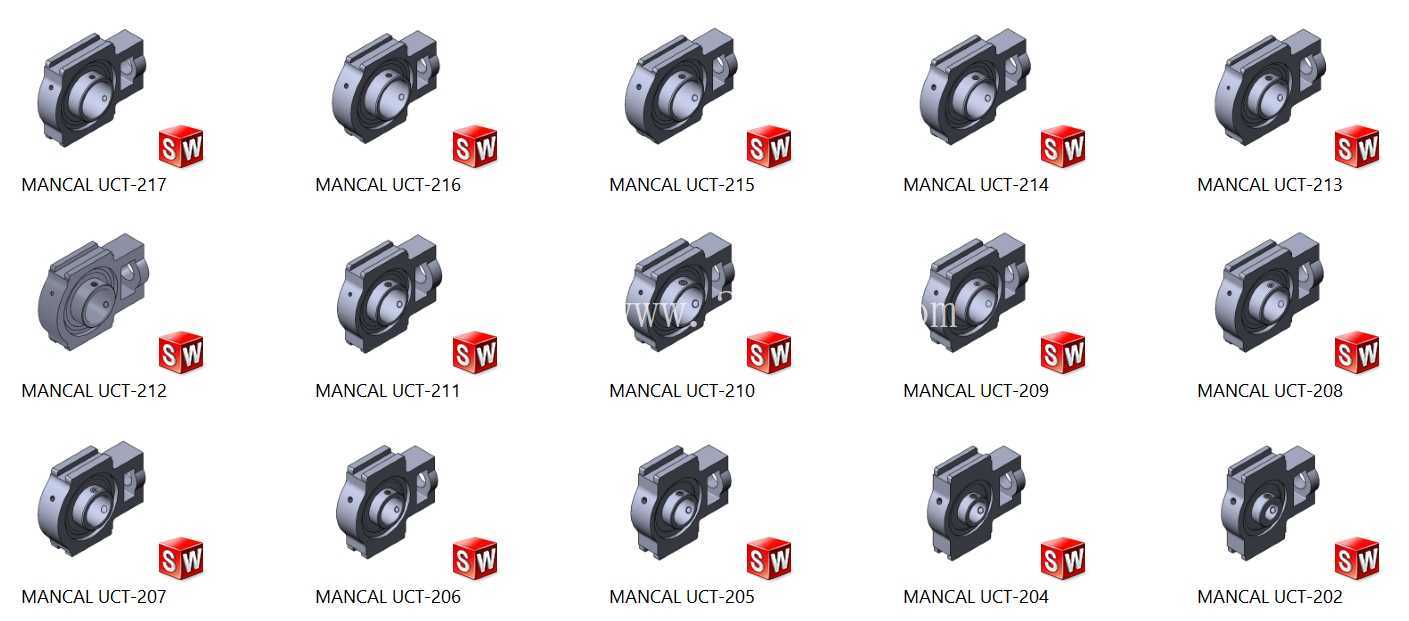

　　系列化处理时，不同规格通常保持相似的滑块轮廓逻辑，但座体长度、槽孔间距、轴承外径和轴孔尺寸会随载荷等级递增。建模可采用参数化骨架：先建立轴心、座底基准面和槽孔中心线，再派生轴承外圈球面、内圈、密封圈、顶丝、注油嘴和铸造圆角。这样在UCT208至UCT218等规格间切换时，既能保持安装逻辑一致，也能及时检查轴系高度、调节行程和螺栓空间。

　　在设备布局中，成对使用滑块座时，两侧调节必须同步。若一端前移、另一端滞后，滚筒轴会与输送方向产生偏角，皮带出现跑偏、边缘磨损甚至轴承温升异常。三维装配阶段应把机架梁、滚筒、皮带、张紧螺栓和锁紧螺母一并放入，检查座体从最内侧到最外侧的全行程，确认槽孔末端仍有足够螺栓夹持距离，同时保证轴承注油和维护工具可达。

　　铸造座体上的加强筋多分布在轴承腔与安装翼之间，作用是把径向载荷从球面腔分散到槽孔周围的支撑区域。筋板厚度和过渡圆角不宜在模型中随意简化，圆角过小会造成铸造应力集中，筋板过高又可能与相邻护板冲突。外球面轴承部分则要体现内圈顶丝孔、外圈与座体的配合关系以及密封罩轮廓，这些细节在装配校核和维护说明中都有实际意义。

　　总体而言，UCT滑块带座轴承的价值在于把支撑、调心和张紧调节整合在一个紧凑组件内。设计人员不必把它当作高精度主轴轴承使用，而应围绕输送辊、从动轴、小型传动辊和张紧轴的工程需求，明确载荷方向、调整行程、安装面刚度和润滑维护空间，才能让这一标准件在整机中发挥稳定作用。
