五位380V接线端子排结构设计

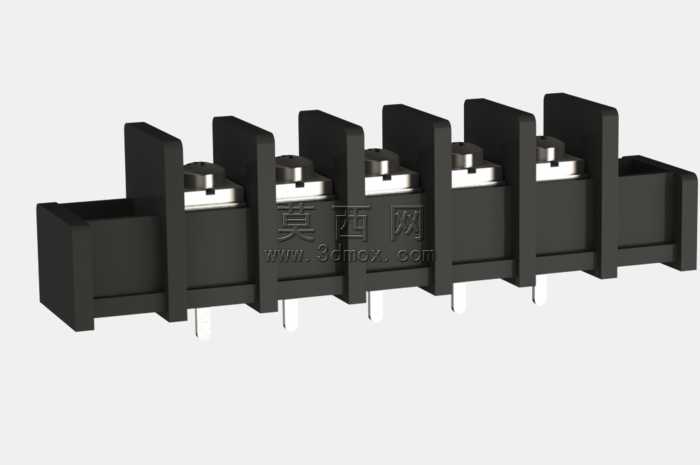

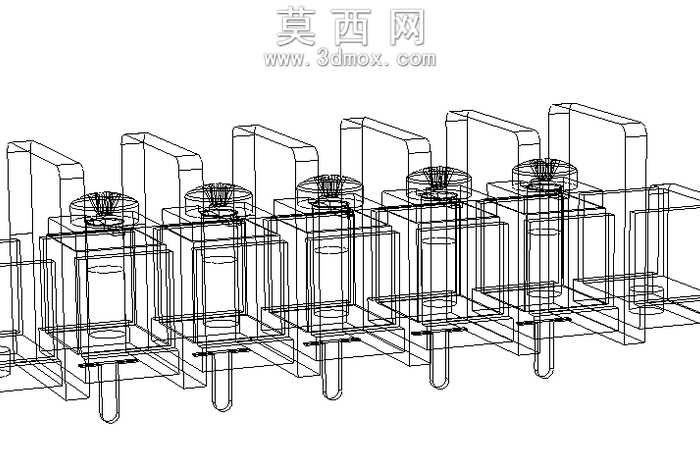

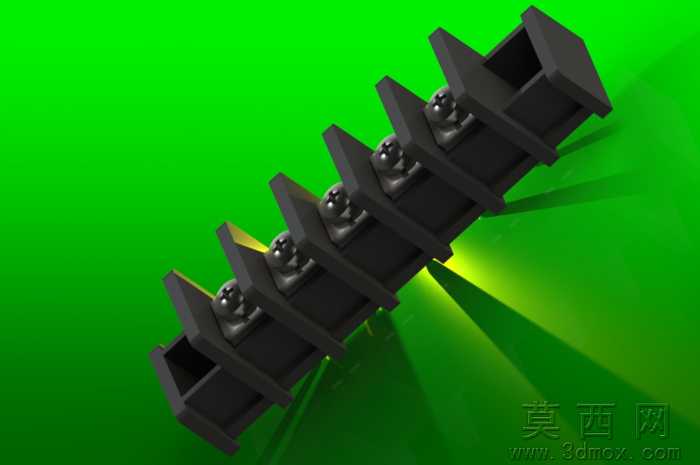

本作品为五位380V接线端子排的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中严格遵循电气接线件的通用尺寸规范，兼顾结构强度与装配实用性。建模阶段先绘制端子排的基座截面草图，通过拉伸命令生成绝缘基座主体，基座采用等距排布的隔仓结构，每个隔仓对应独立的接线位，隔仓之间设置凸起的隔离筋，既可以避免不同接线位之间的导线误触，也能提升基座整体的抗形变能力。随后针对每个接线位构建螺丝锁紧结构，分别绘制接线螺丝、压线片的独立零件，通过装配约束将零件精准匹配到基座的对应安装位，确保螺丝旋动行程符合压线厚度要求，可适配常规线径的380V动力线缆接入。渲染阶段选用哑光黑色硬质绝缘材质模拟基座的工程塑料质感，金属接线部件采用带细微磨砂质感的镀锌金属材质，打光时采用侧方主光源搭配环境补光，清晰呈现端子排的阶梯式排布结构与隔仓细节，同时通过光影效果突出各部件的装配层次。设计过程中重点考量了端子排的实际使用需求，五位等距排布的结构可同时完成五路线缆的固定连接，两端的封闭挡边结构可避免端部接线外露，底部预留的安装卡位可适配标准导轨安装场景，整体结构无冗余设计，各部件的配合公差经过反复校验，既满足380V工况下的电气绝缘要求，也具备足够的机械锁紧强度，可直接用于电气配电场景的安装参考或相关产品的结构迭代设计。
