多规格六角钻头万向回转接头结构

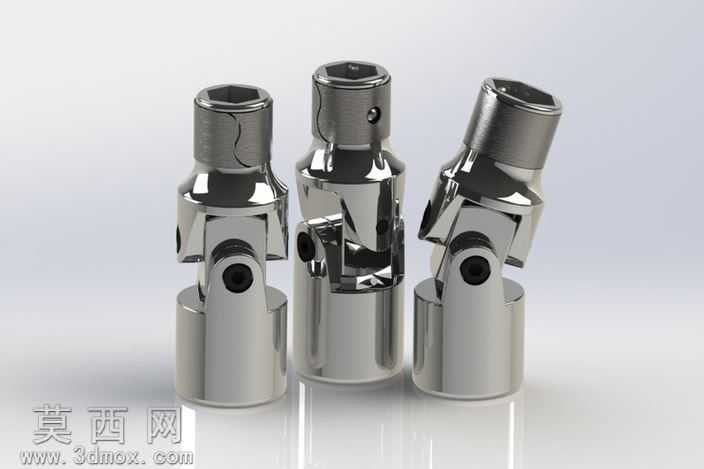

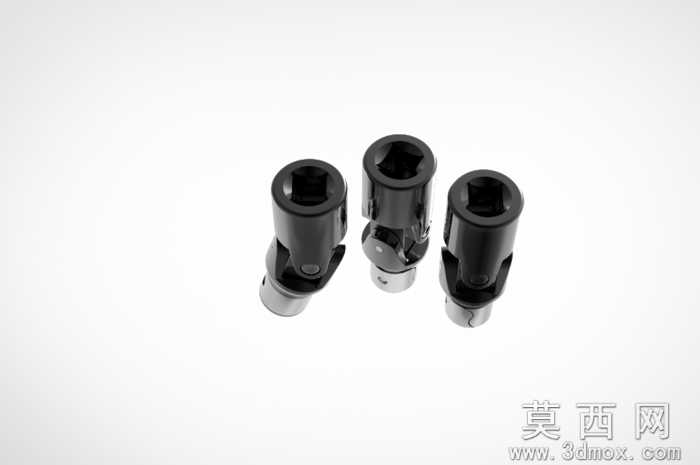

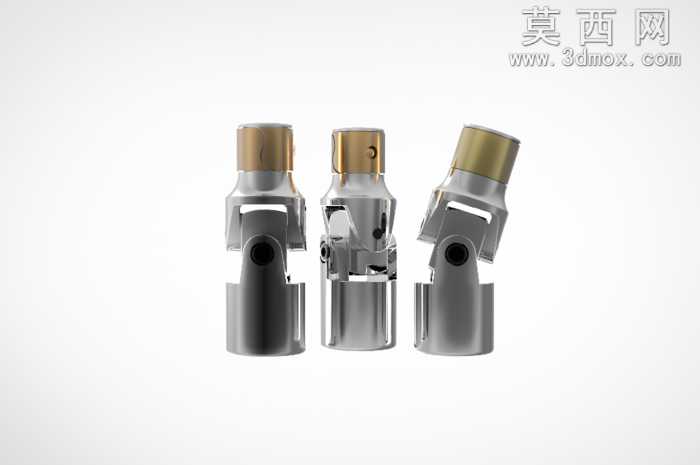

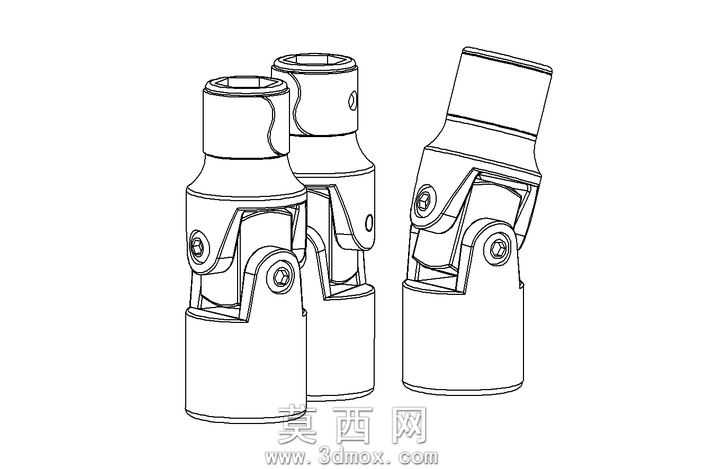

本作品采用三维参数化建模方式完成整套万向回转接头的结构设计，建模过程中严格遵循机械传动件的公差配合标准，对每一处连接结构的尺寸进行精准约束，确保各部件装配后无干涉、可实现预设角度范围内的顺畅回转。建模阶段先完成核心十字轴铰接结构的搭建，对十字轴的轴径、铰接孔的配合间隙进行反复校核，保证回转过程中无卡滞、传动扭矩传递均匀；随后分别构建两端的连接接口，一端适配1/4英寸、5/16英寸规格的六角钻头，接口内部设计有对应的六角定位卡槽，卡槽边缘做圆角过渡处理，既方便钻头快速插入定位，又能避免应力集中导致的接口开裂；另一端适配1/4与3/8英寸的方形驱动器，方榫结构按照标准传动件尺寸设计，可与常规手动、电动驱动工具完美匹配。外观结构上，接头的外壳采用流线型过渡设计，既减少了使用过程中的磕碰剐蹭，也让整体造型更符合人体工学，握持操作时手感舒适。材质设定方面，铰接十字轴选用高硬度合金结构钢，表面做渗碳淬火处理，保证核心传动部件的耐磨性能与抗扭强度；外壳部分选用优质铬钒钢，兼顾结构强度与防锈性能，表面做哑光喷砂处理，提升握持摩擦力的同时也具备更好的视觉质感。渲染阶段采用工业级写实渲染方案，搭建柔和的 studio 光照环境，通过多组补光突出金属材质的细腻质感，对线型结构的边缘做高光勾勒，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了实际使用场景的需求，万向铰接结构可实现最大45度的偏角传动，能够在狭窄空间、非同轴的工况下完成钻孔、拧转等操作，解决了常规直柄接头无法适配斜向操作空间的痛点；整体结构采用模块化设计，铰接部位的销轴为可拆卸结构，方便后期维护更换易损部件，大幅延长了产品的整体使用寿命。
