775单滚珠轴承直流动力电机结构

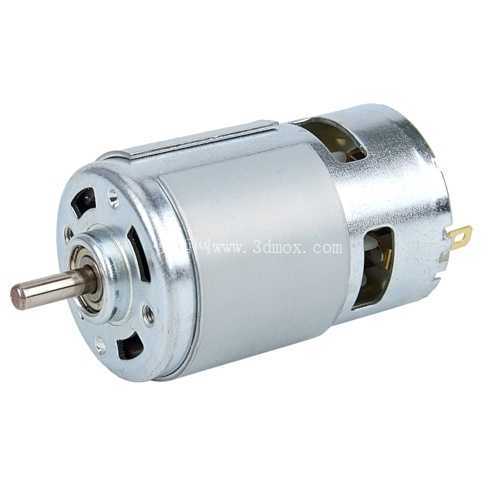

　　在小型动力设备的结构开发中，775规格直流有刷电机是桌面工具、移动载具、小型执行机构里十分常见的动力源。这类电机兼顾了体积、扭矩与供电便利性，常被布置在空间紧凑但需要持续输出旋转动力的位置。建模时首先要抓住整机的圆柱主体轮廓，机壳采用分段式金属筒体结构，前端盖承担输出轴支承与安装定位功能，后端区域布置换向、电刷与端盖封盖结构，两侧引出接线端子，整体轴线方向的零件层级清晰。

　　从安装边界看，该电机本体直径约42mm，不含输出轴的主体总长约98mm，输出轴径为5mm；前端盖设置2个M4安装孔，孔位围绕轴心分布，选型时可直接依据孔距在支架、固定板或设备壳体上预留安装柱与避让孔。整机重量约350g，在手持设备和轻型机架上使用时，安装板需要兼顾刚性与减振，避免电机启停瞬间的反扭矩带动固定件松动。输出轴从前端盖中心伸出，轴端与联轴器、带轮、齿轮或锯片夹座配合时，应保留足够的轴向插入深度，并在径向留出装拆空间。

　　该结构采用单滚珠轴承支承方案，前支承位置靠近负载端，能够承受一定的径向力，适合带轮传动、砂轮、小型泵体以及齿轮减速输入等工况。相比普通含油轴承方案，滚珠轴承在较高转速和轻微侧向载荷下更稳定，但在建模与装配时仍需注意轴伸端不宜承受过大悬臂载荷；若负载轮直径较大或皮带张紧力偏高，应在外部增加支承，或将传动件尽量贴近前端盖，以减小弯矩对轴承寿命的影响。

　　电气性能方面，电机额定电压为12V直流，空载转速约12000rpm，空载电流上限约2.5A，最大堵转电流可达到40A左右。这些参数对结构设计师的意义不只在于电气选型，还直接影响机架强度、开关线束、电池放电能力以及散热空间布置。高转速意味着输出端通常需要配合减速箱、带传动或齿轮副使用；若直接驱动砂轮、铣刀等高惯量负载，启动瞬间电流和冲击扭矩会明显增大，固定螺钉、接线片和机壳止口都要按实际载荷校核。

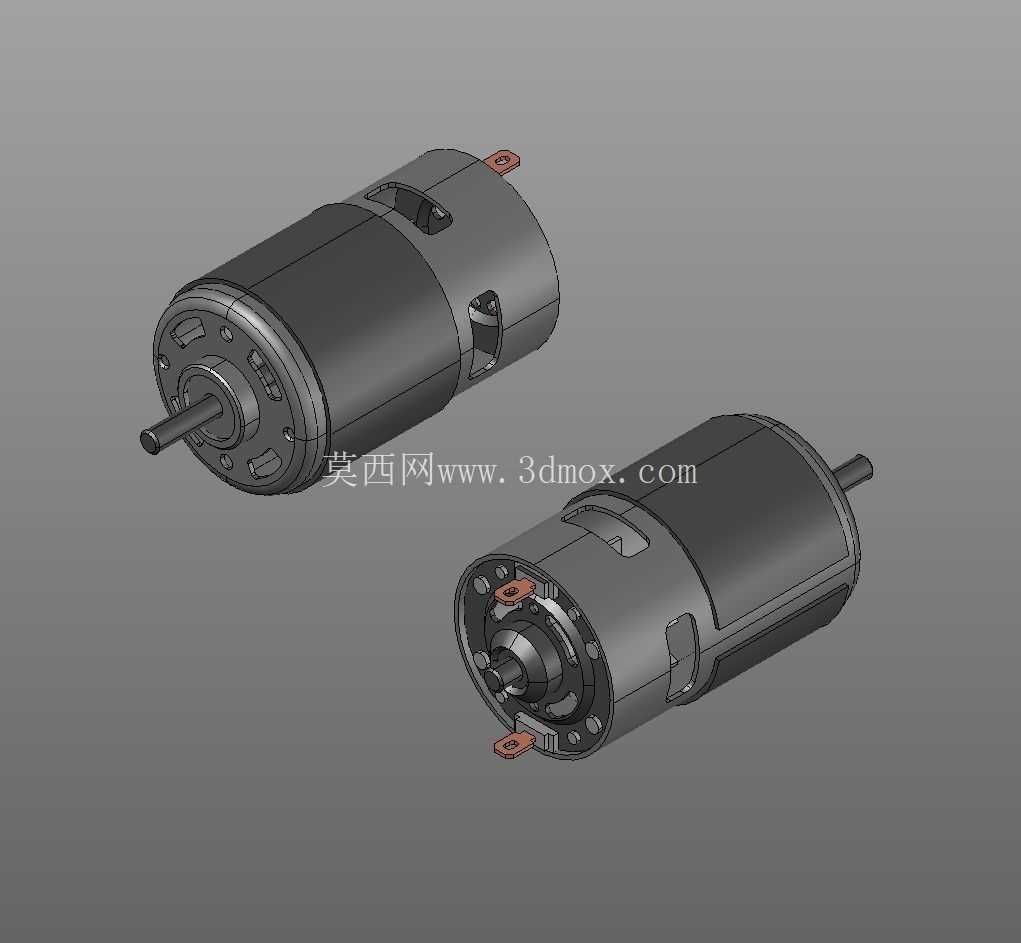

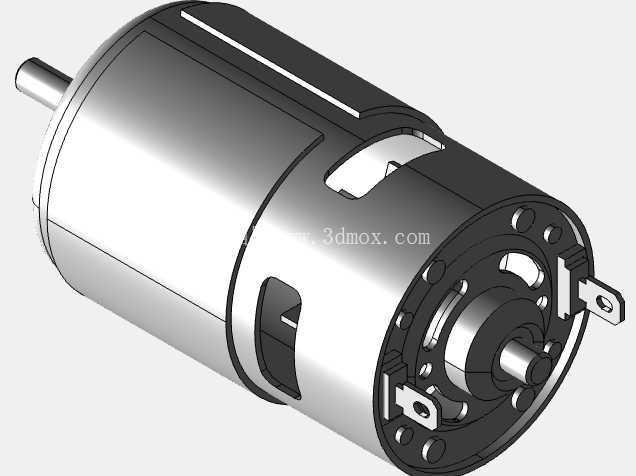

　　三维结构表达中，机壳外圆不宜只建成简单光面圆柱。实际775电机的前端盖具有多颗固定螺钉、轴承座凸台、定位沉孔和安装耳结构；后端盖可见电刷窗口、卡扣或压装痕迹，接线片从尾部侧向伸出并带有弯折形态。把这些细节还原出来，设备总装时才能检查导线折弯半径、端子与外壳间隙、后盖拆装方向以及相邻零件干涉情况。对于需要做爆炸视图或维修演示的场景，还可将机壳、磁钢、电枢、换向器、电刷、轴承和端盖按装配关系拆分，便于理解有刷直流电机的内部动力传递路径。

　　应用场景上，这类电机广泛出现在小型台锯、砂带机、电动螺丝刀、模型车、园林工具、小型输送装置、教学实验平台以及自动化夹具中。不同场景对轴伸方向、安装孔朝向和接线位置的要求不同，因此在整机布局阶段应先确定电机轴线，再围绕轴线安排传动件和张紧机构。若设备外壳包裹电机，需要在机壳周围保留通风间隙，尤其是长时间带载运行时，筒体表面温升会影响附近塑料件和导线绝缘层；靠近电机的线束应使用耐温护套，接线片处避免与金属机壳短接。

　　从设计思路看，775电机的价值在于以标准化圆柱外形提供较高的功率密度，结构工程师不必从零设计电机内部，只需把它作为成熟动力模块纳入系统。建模重点应放在接口尺寸、固定方式、轴伸配合、散热空间和维护可达性上。前端安装孔决定了电机与机架的定位精度，输出轴长度决定联轴器选型，尾部接线片方向影响走线槽设计，机壳最大外径则决定抱箍或固定套的内孔尺寸。把这些边界条件在三维装配中提前验证，可以减少样机阶段反复打孔、改支架和磨外壳的问题。

　　此外，高速直流电机在运行中存在振动和电刷噪声，支架设计不宜采用过薄的单片钣金悬臂结构，较合理的方式是使用L形折弯支架、铝合金固定座或带加强筋的塑料座，让电机前端盖和筒体中部都获得约束。若通过同步带或O型带传递动力，张紧螺钉的受力方向应与安装孔强度方向匹配；若采用齿轮啮合，中心距公差和轴端跳动会直接影响噪音与齿面磨损。该模型完整呈现了775电机的外部形态与关键接口，可用于小型动力设备的布局校核、安装板设计、传动组件匹配以及机电一体化方案展示。
