凸缘刚性联轴传动连接组件

　　在常规工业传动链路里，两根独立轴段的同轴对接是非常普遍的工程需求，这类法兰式刚性联轴器组件，大多部署在泵组驱动端、减速机组输出端、输送辊道传动侧以及中小型工装动力传输工位，用来把主动轴输出的扭矩完整传递到从动轴端，不存在弹性元件带来的扭转间隙，传动同步精度表现稳定，适合载荷平稳、冲击幅度小、轴系对中精度可以得到保障的安装场景。

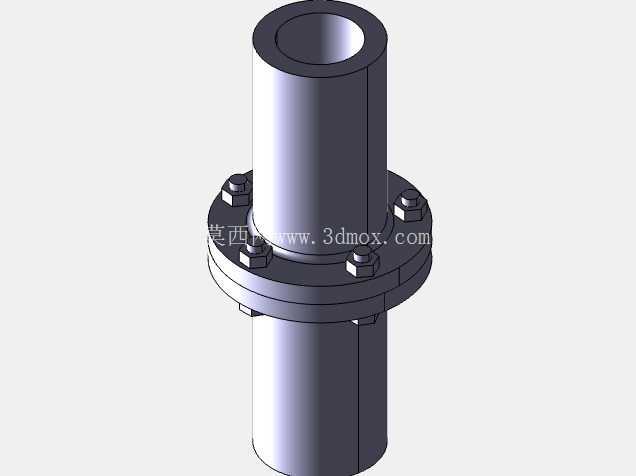

　　从实际使用功能来看，这套组件依靠两侧带盘状凸缘的半联轴体分别套装在两根对接轴的轴端，两个凸缘端面完全贴合后，沿圆周均布的多组螺栓紧固件穿入法兰盘预留的通孔，配合螺母完成锁紧，依靠接合面的摩擦力以及螺栓的抗剪承载能力传递工作扭矩。和弹性联轴器相比，刚性凸缘结构没有缓冲吸震能力，这也决定了它的适用边界：如果现场轴系对中偏差过大，运行过程中会在轴端、轴承位置产生附加交变载荷，长期运行会加剧轴承磨损甚至出现轴系疲劳断裂，因此安装阶段必须先完成径向偏移、角向偏移、轴向间隙的逐项校准，保证两轴同轴度落在设计允许公差范围内再锁紧固定螺栓。

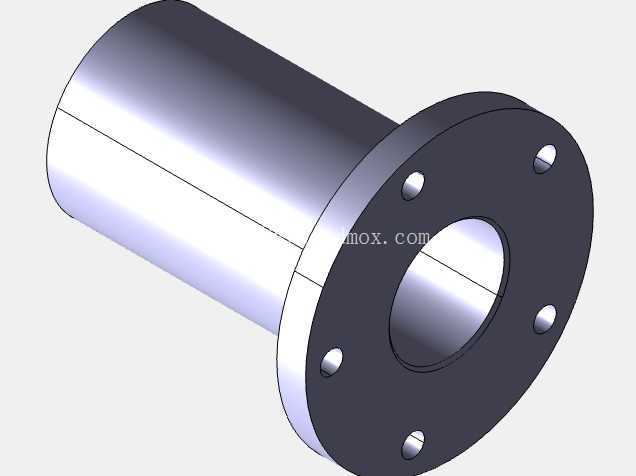

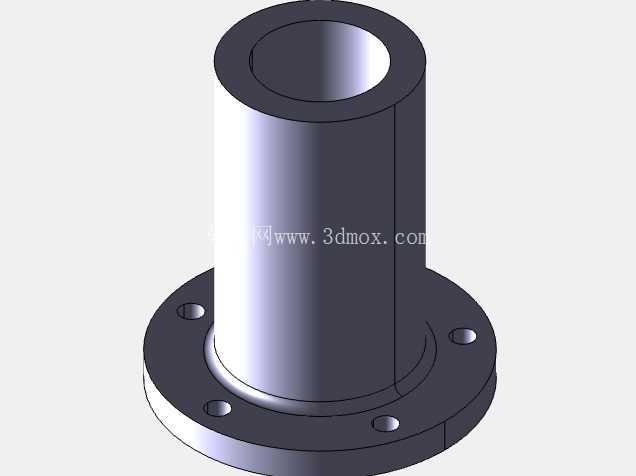

　　结构设计层面，这套联轴组件的两个半联轴体主体为同轴圆柱套筒结构，套筒内孔和对接轴采用过渡配合，部分工况下会在套筒侧壁加工紧定螺钉孔，通过顶丝实现轴和毂的周向、轴向限位，重载场景则会在套筒和轴之间加装平键，依靠键侧承压传递大扭矩，避免轴毂之间出现相对打滑。外侧的法兰盘和套筒为一体加工成型，法兰盘面的螺栓孔采用圆周等分排布，孔位数量和螺栓规格完全按照额定传递扭矩匹配：螺栓数量过少会导致单颗螺栓承载过高，传动过载时容易出现螺栓剪切断裂；孔位排布不均则会导致锁紧后法兰盘面受力不对称，运转过程中出现偏心振动。法兰接合面一般会做精加工铣削处理，保证两端面的平面度以及和轴线的垂直度，锁紧后两个盘面可以完全贴合，不会出现局部缝隙导致传动偏心。

　　从安装边界维度考量，这类联轴器的径向最大轮廓由法兰盘外径决定，轴向总长度则包含两侧套筒的插入深度以及法兰盘贴合后的总厚度，设备布局设计时需要在法兰外周预留足够的扳手操作空间，方便安装阶段逐个拧紧螺栓，也给后期运维检修拆卸留出操作余量。轴端插入套筒的深度需要严格匹配套筒毂部长度，插入过浅会导致轴毂配合接触面积不足，承载能力下降；插入过深则可能出现两轴端面在套筒内部顶死，没有预留合理的轴向热胀间隙，设备运行升温后轴系伸长会产生额外轴向载荷。

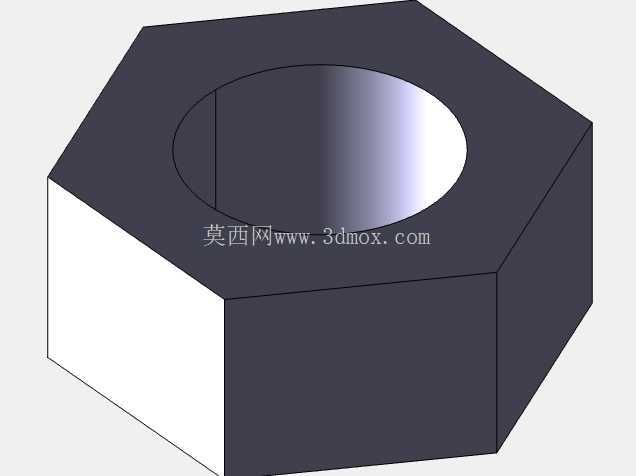

　　建模过程中需要重点管控几处配合关系：首先是两半联轴器法兰端面的贴合约束，圆周阵列的螺栓、螺母、垫圈需要和对应孔位完成同轴配合，还原实际装配的锁紧状态；套筒内孔和对接轴的配合公差需要在工程图中明确标注，平键连接的键槽宽度、深度、位置度都要符合传动件设计规范。和弹性联轴结构相比，这套凸缘联轴结构零件数量少、加工工艺简单，常规车削、铣削、钻孔工序即可完成全部零件加工，制造成本低，日常运维不需要更换易损弹性件，在中低速、平稳载荷的固定工业设备传动系统中应用十分广泛。现场装配完成后盘动轴系检查无卡滞，再空载试运行检测振动幅值，确认对中状态合格后即可带载投入使用。
