离心泵开式叶轮流体机械结构

　　该结构件属于离心泵转子系统中的核心水力部件，主要承担将机械能转化为流体动能与压力能的任务。叶轮在泵腔内高速旋转时，叶片通道内的液体受离心作用被甩向外侧，中心区域形成低压，从而使入口流体持续进入泵体。此类开式或半开式叶轮常用于含微小颗粒、纤维介质或对通道通畅性要求较高的输送场景，在污水处理、化工循环、冷却系统、农业排灌和一般工业流体输送中都较为常见。

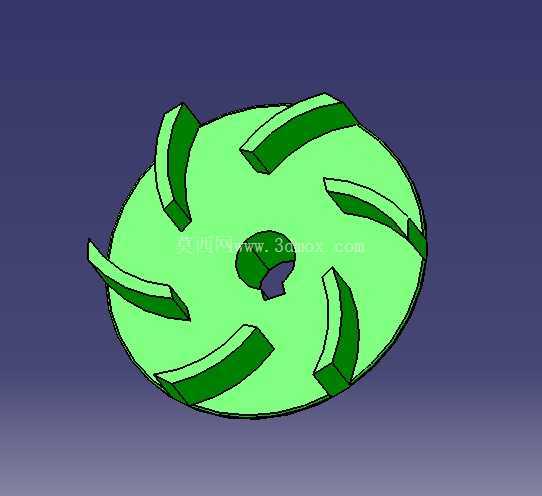

　　从外形上看，模型由轮盘、中心轮毂、轴孔、键槽或异形定位孔以及多片弯曲叶片组成。叶片沿圆周方向呈空间曲面布置，进口边偏向中心吸入区，出口边延伸至轮缘附近。叶片数量、包角、出口安放角和通道宽度会直接影响泵的流量、扬程、效率和气蚀性能。该模型中的叶片具有明显的弯曲走向，能够在旋转过程中引导流体平滑转向，降低入口冲击，并在出口处形成较高的周向速度。

　　设计这类叶轮时，不能只关注外观造型，需要先明确泵的工作点，包括额定流量、扬程、转速、介质性质以及允许的吸入条件。若用于清水输送，可优先追求较高效率和较稳定的扬程曲线；若介质中含有杂质，则应适当加大通道宽度，减少叶片间堵塞风险；若用于高扬程工况，叶片出口角和外径需要与蜗壳匹配，否则容易出现径向力增大、振动加剧或效率下降。轮盘直径决定了叶轮外缘线速度，也是扬程能力的重要边界；轮毂直径和轴孔尺寸则受泵轴强度、转矩传递和密封空间限制。

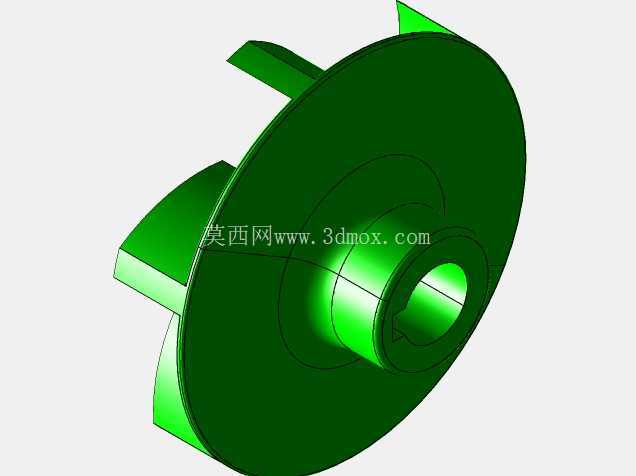

　　安装边界方面，叶轮中心孔需要与泵轴形成可靠配合，键连接或异形孔用于传递扭矩，防止高速旋转时发生周向松动。叶轮背面与泵盖、密封腔、口环等部件之间必须保留合理间隙，间隙过小会在热膨胀或加工误差下产生擦碰，间隙过大则会增加回流损失。叶片前缘与吸入室或耐磨护板之间的轴向间隙对半开式叶轮尤其关键，它既影响容积效率，也关系到装配公差和运行安全性。

　　三维建模时，轮盘可先通过旋转特征建立基础回转体，再依据水力线型绘制叶片截面。叶片曲面不宜简单采用直板拉伸，应根据进口边、出口边和包角关系构建连续曲面，保证叶片压力面与吸力面过渡自然。中心孔、定位槽和轮毂加强区域需要结合轴系尺寸完成细节处理。完成实体后，应检查叶片与轮盘交界处的厚度、根部圆角和最小壁厚，避免铸造或加工时出现薄弱区域。若后续用于铸造，还需考虑拔模斜度、圆角过渡、材料收缩量以及铸件清砂空间；若采用数控加工，则要关注刀具可达性和装夹基准。

　　在实际装配中，叶轮通常位于泵轴端部，靠螺母、轴肩或卡套固定轴向位置。其前端面对准吸入口，外缘与蜗壳流道相对应。运行时，流体从轴向进入叶轮中心，经叶片通道转为径向或斜向流出，再进入蜗壳收集并扩压。叶轮的动平衡质量会影响轴承寿命和密封稳定性，因此模型在结构设计阶段就应尽量保持圆周质量分布均匀，叶片厚度一致，轮毂对称。对于高速泵或大型泵，还需要在图样阶段标注平衡等级、端面跳动和外圆跳动要求。

　　该类结构的建模重点在于把水力形状、机械连接和装配空间统一起来。叶片曲面决定流体性能，轮毂与轴孔决定扭矩传递，轮盘外缘和轴向位置决定与泵壳的配合关系。设计人员在复用或修改此类叶轮时，应同步校核轴孔强度、叶片出口宽度、轮缘直径、口环位置以及与蜗壳隔舌的径向间隙，避免单一改变外形后造成整机性能偏离。
