减压回路集成式铸造型泵壳结构

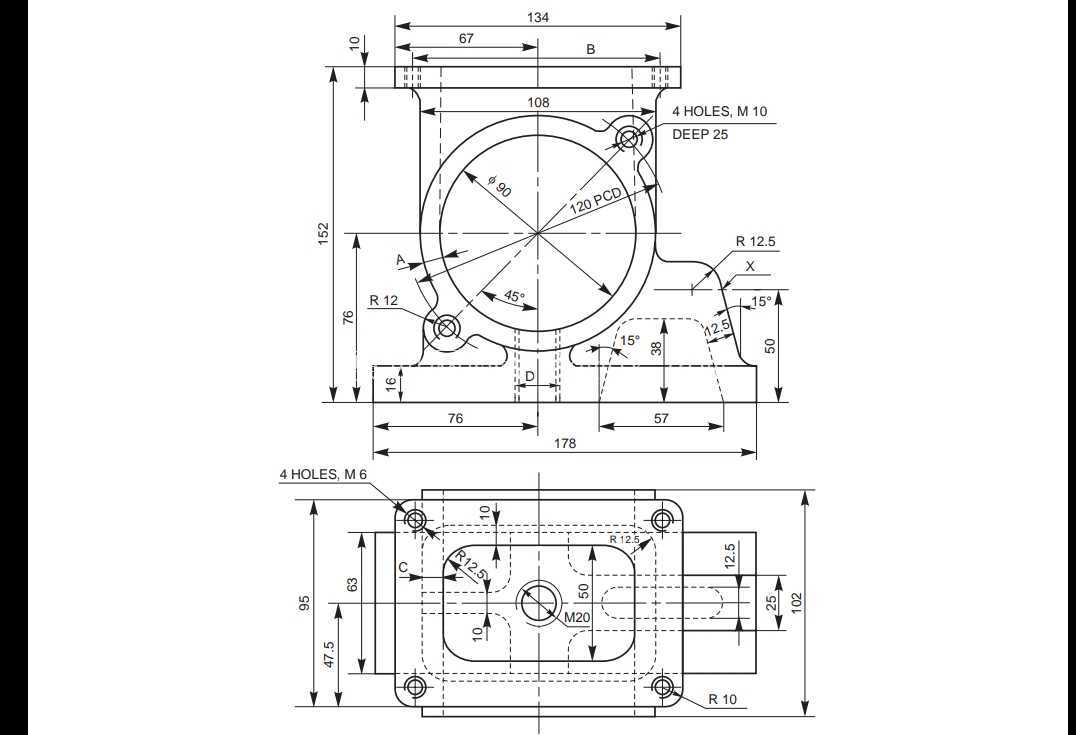

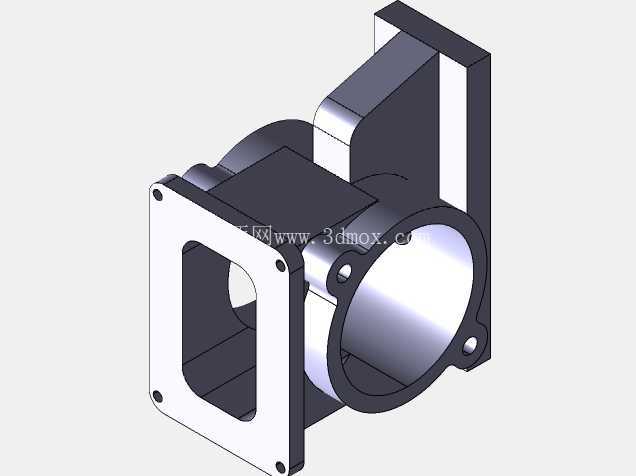

　　该泵壳属于减压回路中与泵体、阀组配合使用的承力壳体零件，整体采用带安装立板的异形腔体结构，在三维建模时需要同时处理铸造圆角、法兰连接面、侧向流道、支座加强结构和多个安装孔位之间的空间关系。零件主体由圆筒形流道腔、前端方形开口法兰、侧向圆形接管法兰以及后部竖立安装板组成，各部分并非简单堆叠，而是围绕介质流向和设备安装边界进行整合。圆筒腔体承担泵腔或阀腔外部包容作用，内壁需要与内部回转件、密封件或导流件保持同轴关系；前端方形开口用于检修、装配或对接相邻功能模块，四角布置通孔，孔位周边保留凸台，以提高螺栓预紧时的局部承压能力。

　　侧向圆形接口带有法兰边和小孔，可与管路、阀盖或检测元件连接，接口轴线与主腔体轴线形成明确的空间交叉关系，建模时应优先建立基准轴和基准面，再通过拉伸、旋转、切除和圆角命令逐步成型。后部竖立板件是整机安装的主要边界，板面向外延伸，能够将壳体固定在机架、墙板或设备基座上。该板与主腔体之间通过过渡肋和厚实连接段相连，既减少悬臂受力，又避免壳体在压力波动、振动和螺栓紧固过程中产生变形。实际布置中，安装板背面通常作为贴合基准面，需要控制平面度；前端法兰面和侧向法兰面则承担密封功能，需要保证加工余量、螺栓孔分布和密封面宽度。对于此类承压壳体，外形尺寸不能只看外观轮廓，更要关注法兰外圆、方形开口边界、安装板高度、接管伸出长度以及孔位到基准面的距离。

　　三维设计阶段应把这些尺寸转化为装配校核条件，检查管路接头、螺栓工具、密封垫片和相邻零件是否存在干涉。泵壳的应用场景多集中在流体输送、仪表阀门、实验装置和小型工业设备中，尤其适合需要将泵体安装空间与减压、调节、截止等功能紧凑组合的场合。工作时，壳体不仅容纳内部介质，还承受内压、管路拉力和设备振动，因此结构上在腔体转折处设置了较厚壁区，在开口边缘增加凸缘，在肋板连接处采用平滑过渡。这样的处理有利于铸造充型和应力分散，避免尖角造成应力集中，也便于后续机加工时装夹定位。设计思路上，先确定主通道轴线和安装基准，再确定各接口方向；方形法兰提供较大的装配开口，圆形接管满足管路对接，竖立安装板解决固定问题，三者通过中间腔体连成一体。

　　腔体侧面的小凸台和孔位可用于定位销、螺钉或辅助附件安装，建模时不能随意省略，因为这些特征往往决定装配顺序和维修可达性。外形方面，零件兼具规则几何与异形过渡特征：圆筒段保证同轴和密封，方形框提高开口刚度，竖立板提供稳定支撑，弯曲肋板承担连接和加强。粗看结构紧凑，但每个面都有工程用途，外露平面多为加工或贴合面，圆弧过渡则服务于铸造工艺和载荷传递。在设备选型或结构复核时，应重点核对接口通径、法兰孔距、安装板孔位、腔体内部有效空间以及壳体与转子、阀芯、垫片之间的间隙。若用于压力较高的回路，还需结合壁厚、材料和密封形式评估强度；若用于轻型仪表装置，则可在保证安装刚度的前提下优化肋板厚度。该模型对机械结构设计人员的价值在于，它完整呈现了一个泵阀类壳体从流道组织、接口布置、安装固定到工艺圆角处理的典型过程，适合作为铸造壳体设计、法兰连接校核和三维装配练习的参考对象。
