反向轴承支撑座机械结构设计

　　在自动化输送线、小型专用工装以及轻工阀门配套的传动布局里，经常会遇到轴系安装空间受限、常规正置轴承座无法贴合机架立面的情况。这类位置往往要求支撑件既要承担轴端径向载荷，又要直接固定在竖直安装板上，同时还要避让周边连杆、管路或执行元件。反向轴承支架正是针对这种紧凑传动场景构建的支撑结构，它把轴承容纳、立面固定和加强支撑整合在同一铸件式本体上，减少了额外拼接垫块，使轴系在狭窄空间内仍能获得稳定回转基准。

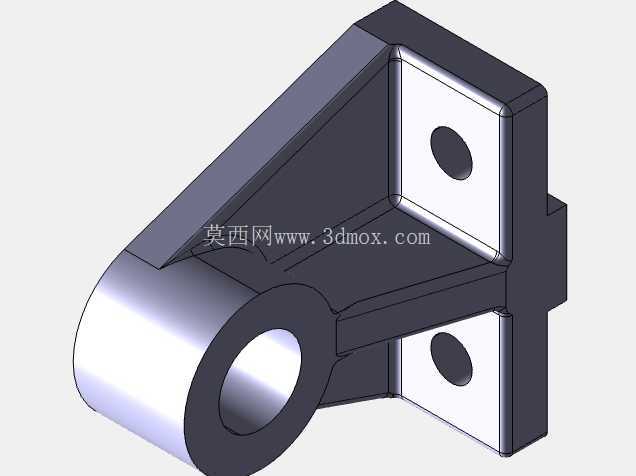

　　从实际功能看，支架前端的圆筒部分构成轴承安装腔，内孔用于容纳轴承外圈，轴穿入后由轴承承担旋转过程中的径向力和少量轴向力。圆筒端面形成轴承轴向定位边界，可限制轴承沿轴线方向窜动；后侧两块平行安装板分别开设通孔，用于穿过紧固件将整个支架锁附在设备墙板或机架立面上。两块板上下分布，使紧固点远离圆筒中心，形成较宽的固定跨距，相比单耳式支座更能抵抗轴端受载时产生的倾覆力矩。斜向加强肋从圆筒外壁延伸至安装板之间，把载荷从轴承位置顺畅传递到固定面，在控制壁厚的同时提升整体刚性。

　　建模时首先要确定的是轴承腔中心线与安装面之间的距离，这个尺寸直接决定轴系相对机架的高度，也影响皮带、齿轮或连杆的中心距匹配。圆筒内径需按所选轴承外圈名义尺寸并配合适公差建立，腔深应覆盖轴承宽度并预留挡圈或端盖安装位置；若现场需要脂润滑，还可在圆筒周边预留油嘴或密封件空间。安装板上的孔位不能只按螺栓直径简单绘制，需要结合扳手空间、垫圈外径以及装配顺序校核孔边距，两块板的孔应保持同轴，避免紧固件安装时产生别劲。

　　外形边界方面，圆筒外圆、安装板背面和加强肋最高面构成了三个主要干涉检查基准。安装板背面是与机架贴合的基准面，建模时应保证该面平整；圆筒向前伸出的长度决定轴端和轴承装入后的占用范围，周边需要留出轴承压装或拆卸空间。支架背部若靠近阀体、管接头或电气元件，应重点检查安装板外侧凸台与肋板过渡圆角，这些位置在二维图纸中容易被忽略，三维装配时却常成为干涉点。底部横向连接壁将圆筒和后板连成封闭受力框架，其壁厚可根据轴径、载荷循环次数以及设备振动水平调整。

　　设计思路上，这种结构没有采用复杂分体装配，而是通过一体化弯折式本体实现“一孔装轴、两面固定、多肋传力”。轴承腔位于前部，使旋转轴能够悬伸到工作侧；后方双板提供竖直安装姿态；斜肋则承担主要弯曲载荷。对于需要反向布置的轴系，例如阀门调节机构中传动轴从支架后侧穿入、前端连接摇臂或凸轮，该形态可以让固定面与受力面错开，避免轴套与墙板直接贴合造成加工困难。安装时先将轴承压入圆筒，再把轴穿过内圈，最后从支架后侧或侧面装入紧固件；拆卸时也可利用圆筒端面作为施力点，减少对安装板的敲击。

　　在结构细化过程中，所有尖角位置都应设置铸造或机加工过渡圆角，尤其是肋板与圆筒相接处，应力集中通常出现在这些截面突变区域。安装板孔位周围可适当增加局部凸台，既提高螺栓压紧面的接触强度，也能减少整块板加厚带来的重量。对于轻量化要求较高的设备，可在不影响轴承腔刚性和安装孔间距的前提下，对低应力区域进行挖空；但圆筒外壁与加强肋之间的材料不宜过度去除，否则轴承受载时支架开口变形会明显增大，进而导致轴承外圈微动、轴回转精度下降。

　　现场选型或改型时，应把轴的直径、轴承宽度、安装板厚度、紧固件规格以及相邻零件轮廓一起放入装配中校核。支架不仅是一个承载件，也是轴系位置基准：轴承腔轴线相对安装面的平行度、两安装孔的位置度、圆筒端面与轴线的垂直度，都会传递到最终传动精度上。通过三维模型提前检查轴端行程、螺栓拆装路径和肋板避让空间，能够在加工前发现支座与阀门机构、传动连杆之间的布局冲突，使这类反向支撑结构在紧凑设备中更可靠地承担轴系定位与载荷传递作用。
