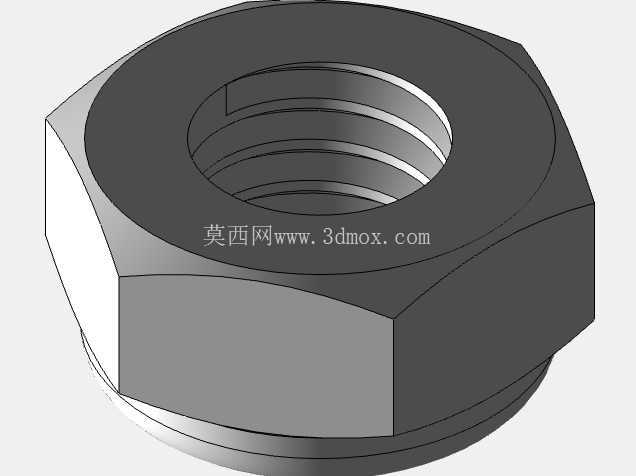

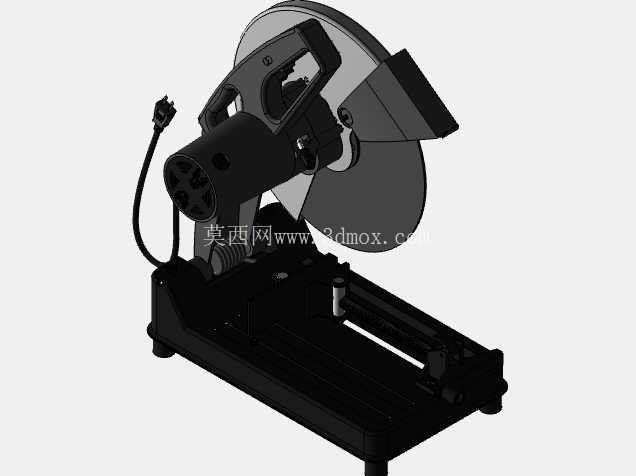

型材切割用台式砂轮切断锯结构设计

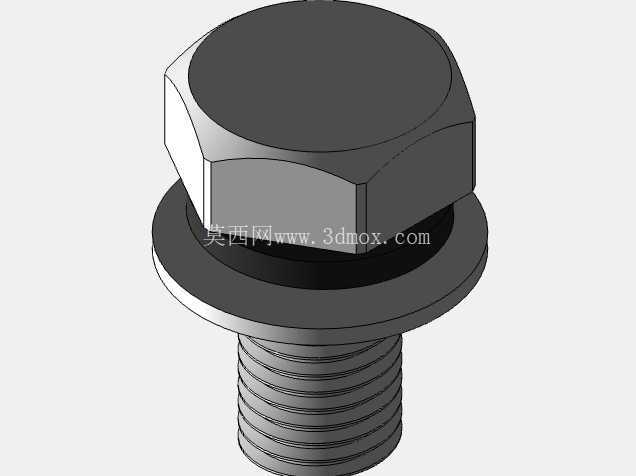

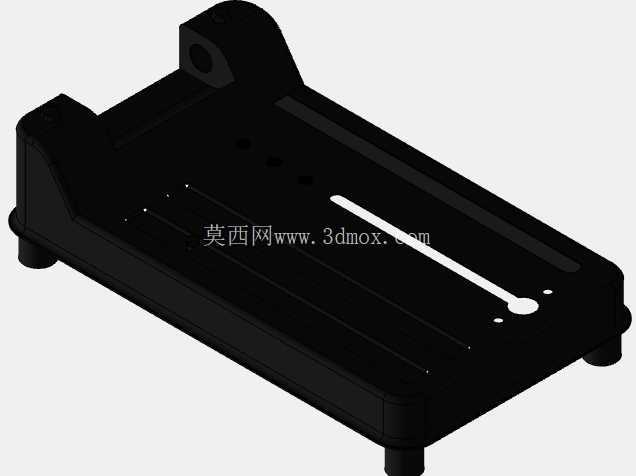

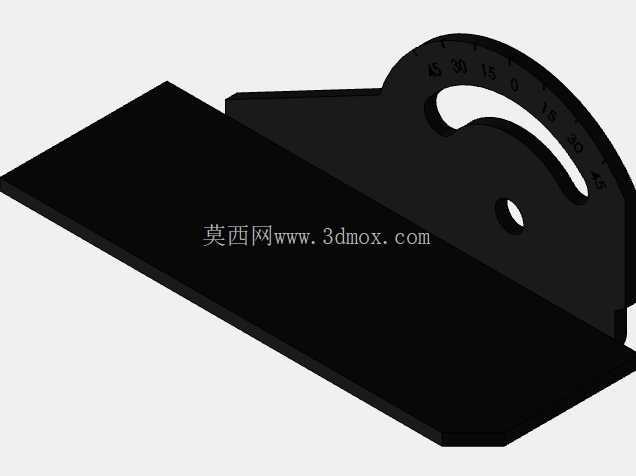

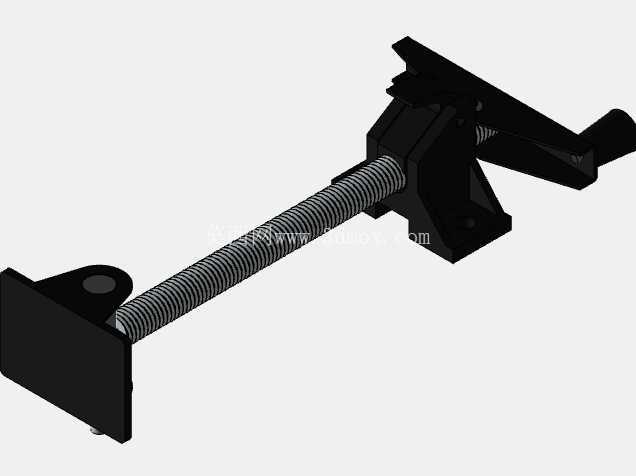

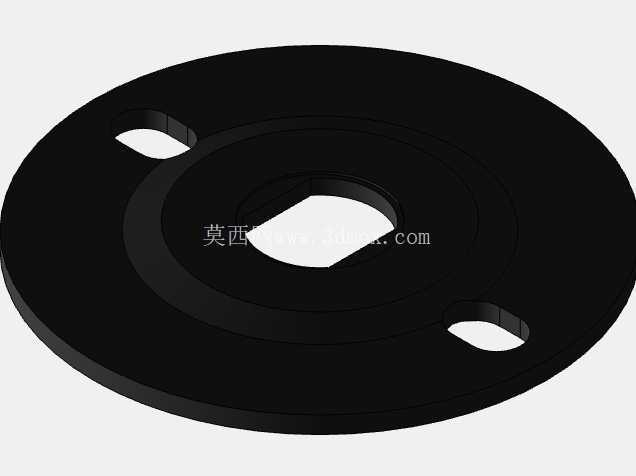

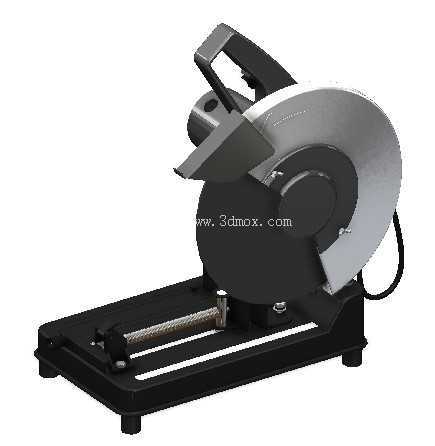

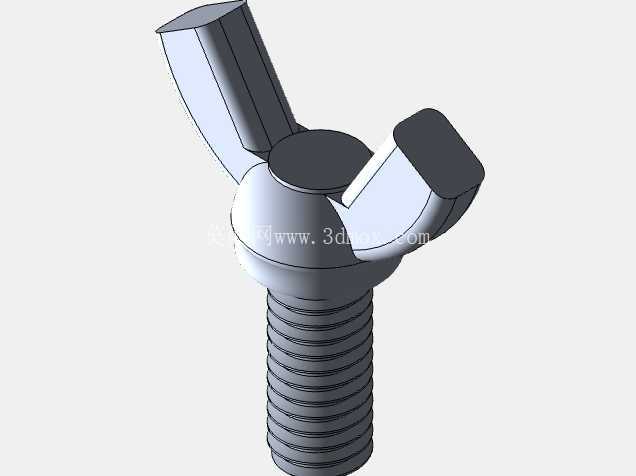

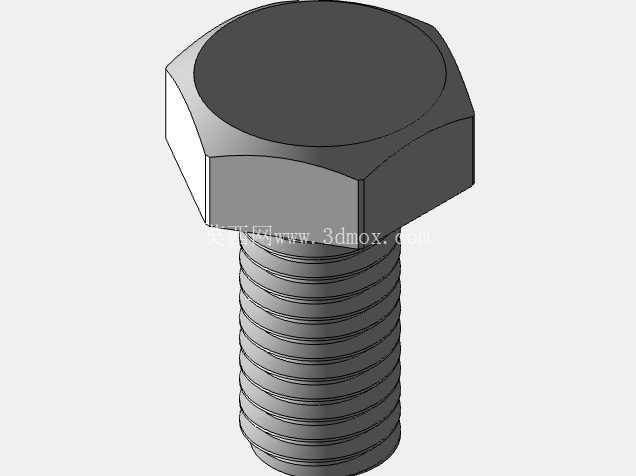

　　这款台式切断锯主要面向金属加工下料环节的作业需求，常见于五金加工车间、钢结构预制场、设备维修班组的日常作业场景，针对圆钢、角铁、薄壁钢管、小型型材等工件做定长切断加工，相比手持角磨机的切割方式，台式结构的固定基座能提供更稳定的支撑，有效降低切割过程中的抖动，既提升切口的平整度，也能减少操作人员手持设备的劳动强度，规避手持作业时的砂轮片碎裂飞溅风险。从结构设计逻辑来看，整机采用分体式布局，底部为铸铁材质的工装基座，基座上加工有平行的T型滑槽用于安装工件压紧夹具，夹具采用丝杆进给的锁紧结构，摇动手柄即可推动夹块沿滑槽滑动，适配不同截面尺寸的工件装夹，装夹行程覆盖常规小规格型材的装夹需求，基座底部设置四个橡胶减震脚垫，安装时不需要额外打膨胀螺栓固定，放置在平整的水泥工作台面即可使用，整体安装边界控制在较小范围内，适合工位空间有限的小型加工场景使用。

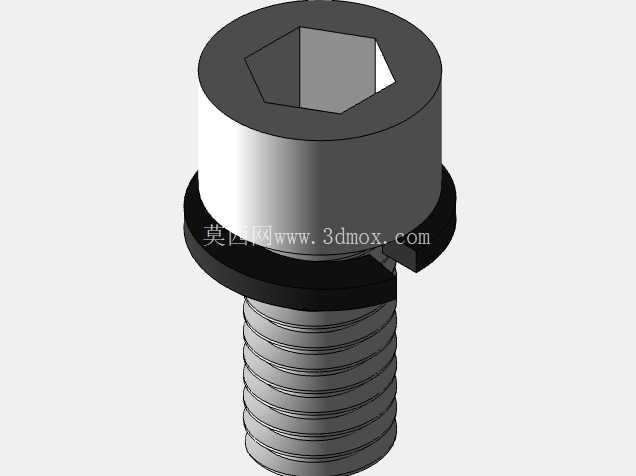

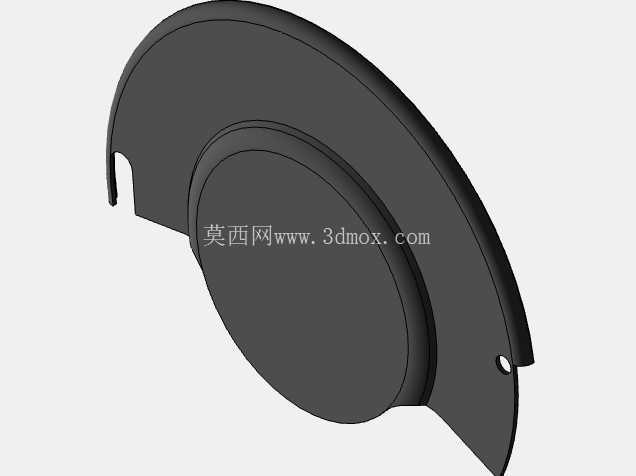

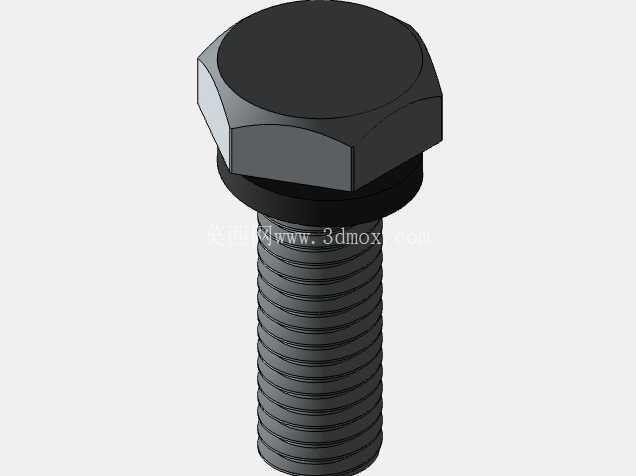

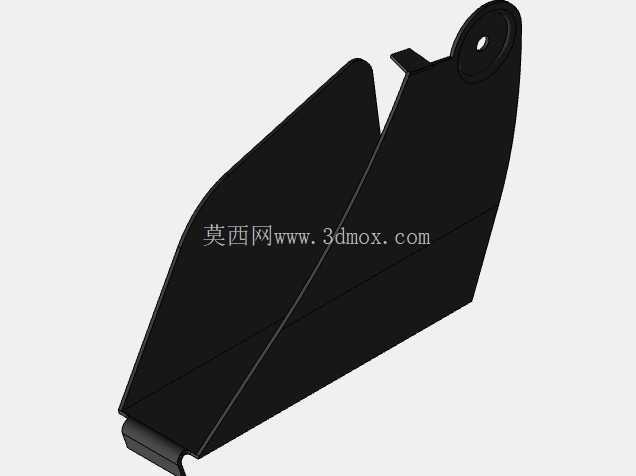

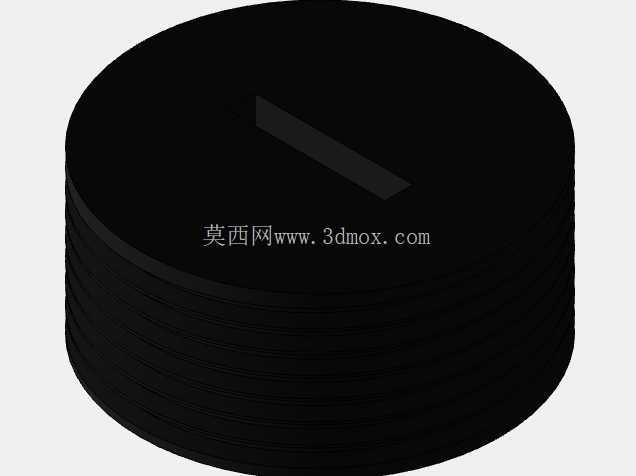

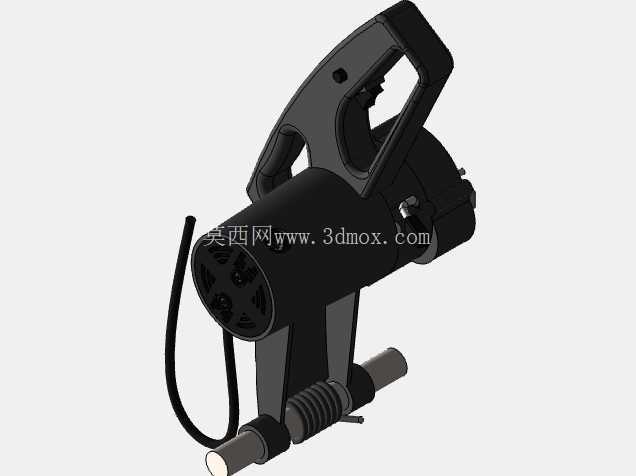

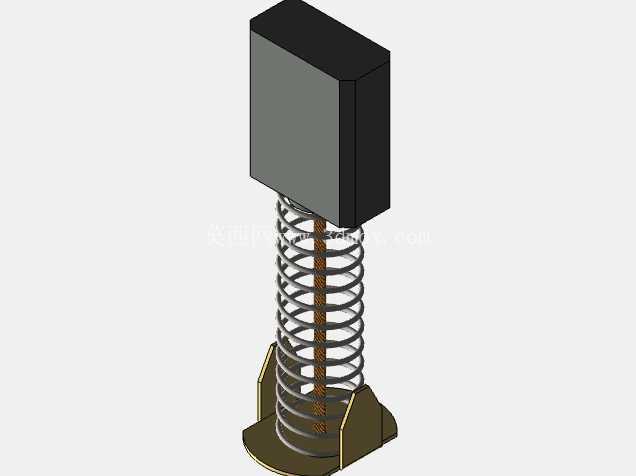

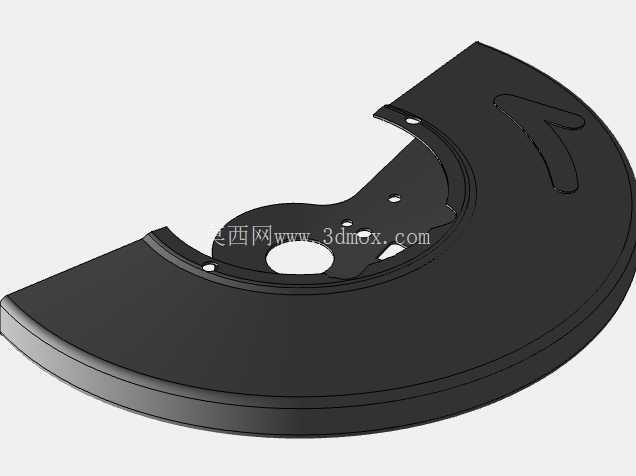

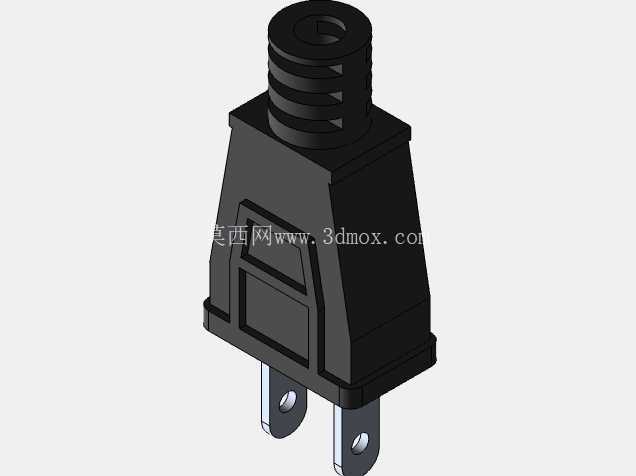

　　上部的切割机头部分通过铰接支座与基座尾部连接，铰接轴的位置经过配重计算，操作时下压手柄的力度符合人工操作的施力习惯，不会出现机头自行下坠或者抬升费力的情况；机头的动力部分直接驱动高速旋转的树脂砂轮切割片，切割片外侧设置半包围式的安全防护罩，防护罩采用厚钢板冲压成型，开口方向朝向工件装夹位，能够阻挡切割过程中产生的高温铁屑与砂轮磨料飞溅，防护罩的角度可以根据切割片的磨损情况做小幅调整，始终保持最佳的防护覆盖范围。操作手柄设置在机头的尾部上方，手柄表面包裹防滑绝缘胶套，手柄旁集成了设备的启停开关，操作人员单手握持手柄即可完成下压切割与启停控制，不需要额外腾出手操作机身其他位置的开关，符合单人作业的操作逻辑。切割片的主轴部分采用双轴承支撑结构，轴承座与机头壳体一体铸造成型，保证主轴高速旋转时的径向跳动量控制在合理范围内，避免切割片因跳动过大出现崩边、碎裂的问题，主轴的锁紧结构设计支持快速更换切割片，不需要使用专用的拉马工具，普通扳手即可完成拆装作业，减少设备维护的辅助时间。设备的供电线缆从铰接轴的中空位置穿出，避免机头上下摆动过程中线缆被挤压磨损，线缆末端设置接地保护端子，符合金属加工设备的电气安全要求。

　　从实际使用的工况适配来看，这款切断锯的切割进给完全依靠操作人员手动控制下压力度，针对不同厚度的工件可以灵活调整进给速度，切割薄壁管件时减小下压力度避免工件变形，切割实心圆钢时保持稳定进给保证切割效率，相比全自动的数控切割设备，这种手动结构的设备故障率更低，维护成本也更适合小型加工场景的使用需求，不需要复杂的参数调试，新员工经过简单的安全培训即可上手操作。基座上的夹具定位面经过铣削加工，与切割片的垂直精度经过校准，装夹后切割的工件端面垂直度能够满足常规焊接、装配的精度要求，不需要二次打磨端面即可直接进入下一道工序。

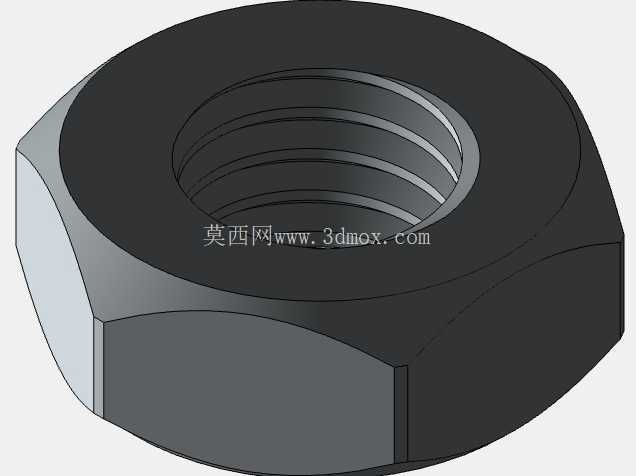

　　整机的外形尺寸经过优化，机头抬起到最高位置时的整体高度不会超过常规车间的操作台面高度限制，切割片完全降下时的最低位置也不会触碰基座的工作台面，避免空打损坏切割片；设备的重心落在基座的中心位置，即使切割过程中施加较大的下压力，也不会出现机身倾翻的问题。在细节设计上，机头的铰接位置设置了阻尼调节结构，长期使用出现铰接间隙过大的情况时，可以通过调节锁紧螺母调整阻尼大小，消除机头的晃动间隙，始终保持切割过程的稳定性；基座的工作台面做了发黑防锈处理，日常使用中沾染的铁屑、切削液可以直接用毛刷清理，不会轻易出现锈蚀问题。
