四十英尺标准海运干货集装箱结构

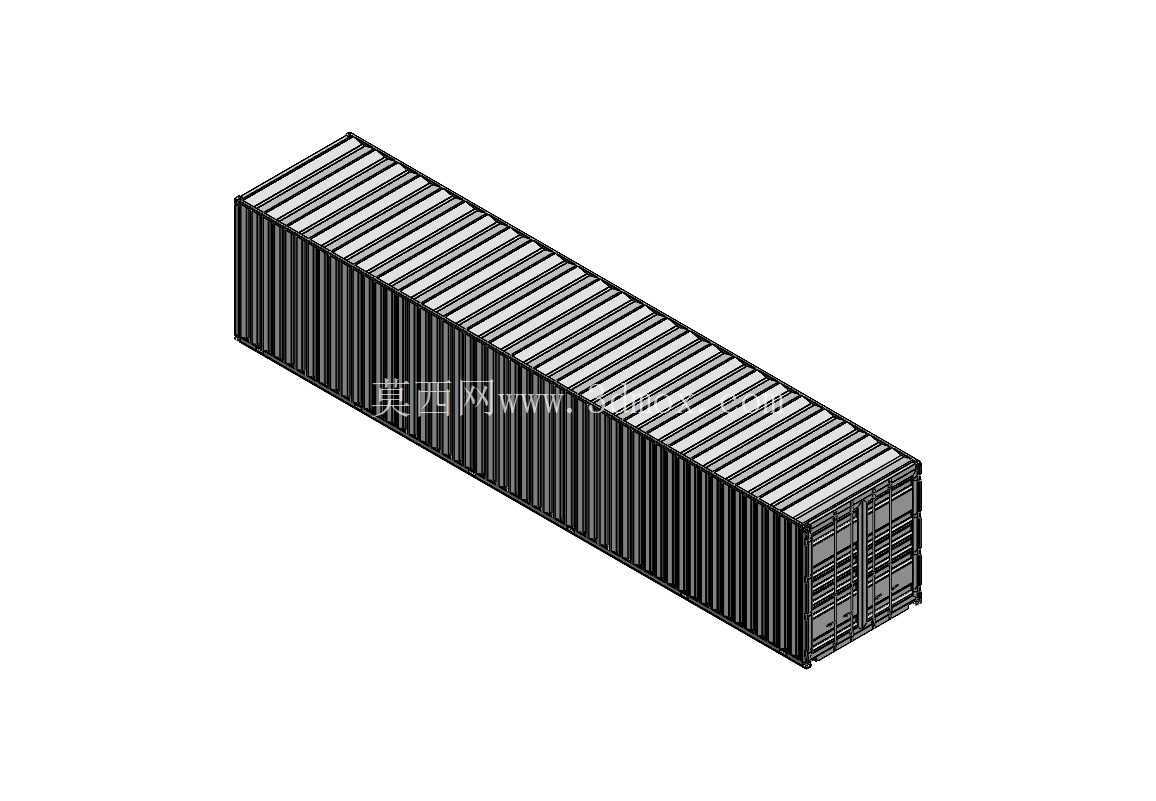

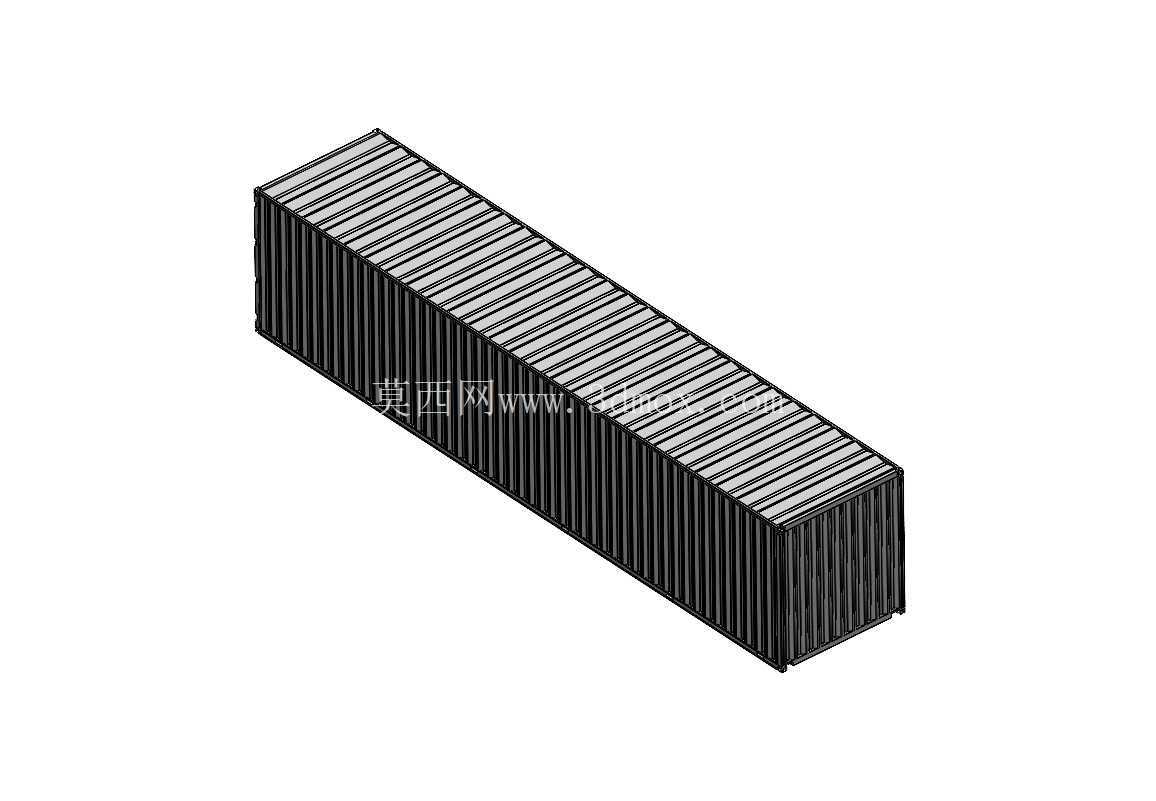

　　四十英尺干货集装箱是国际多式联运中使用频率最高的标准化装载单元之一，广泛承担港口堆场、远洋船舶舱位、铁路平车、公路半挂车以及厂内周转区之间的货物转运任务。该结构模型以常见40ft通用干货箱为对象，完整呈现长方体承载箱体、波纹侧板、顶部加强布置、端部门框和双开后门等关键部位，适合在物流装备选型、堆场仿真、运输方案校核以及装卸工装开发中作为空间参照和结构分析基础。

　　从实际用途看，这类箱体并不只是简单的金属外壳，而是贯穿包装、仓储、运输和装卸环节的独立载运单元。箱内可承载托盘化货物、袋装物料、箱装设备及部分需要绑扎固定的工业件；箱体四角的角件则与扭锁、吊具、挂车锁座和船舶箱格导位配合，实现堆码、吊装、牵引和船运固定。设计时需要同时考虑堆垛载荷、吊装受力、叉车作业边界、门端开启空间以及车辆运输时的外廓限制，因此模型对角件位置、侧壁波纹走向、门铰链区域和顶部轮廓的表达，能够帮助工程师在方案阶段快速判断干涉与接驳关系。

　　外形边界方面，该箱体长度方向约12120mm，宽度方向约2440mm，高度方向约2590mm，属于方案布置中必须优先锁定的大型外廓尺寸。长度决定了一个标准挂车或铁路平车的主要占用区间，宽度影响车道、舱位和堆场箱位划分，高度则关系到船舶舱内层高、双层堆码、桥下通行以及室内仓储门高。布置厂区通道时，不能只按箱体静态尺寸预留空间，还应计入半挂车转弯半径、吊具对位余量、后门全开扫掠范围以及叉车靠近箱门时的作业深度。若用于自动化码头或AGV转运场景，箱体外表面、角件中心和门端轮廓还需要与设备检测、定位挡块和锁止机构保持一致。

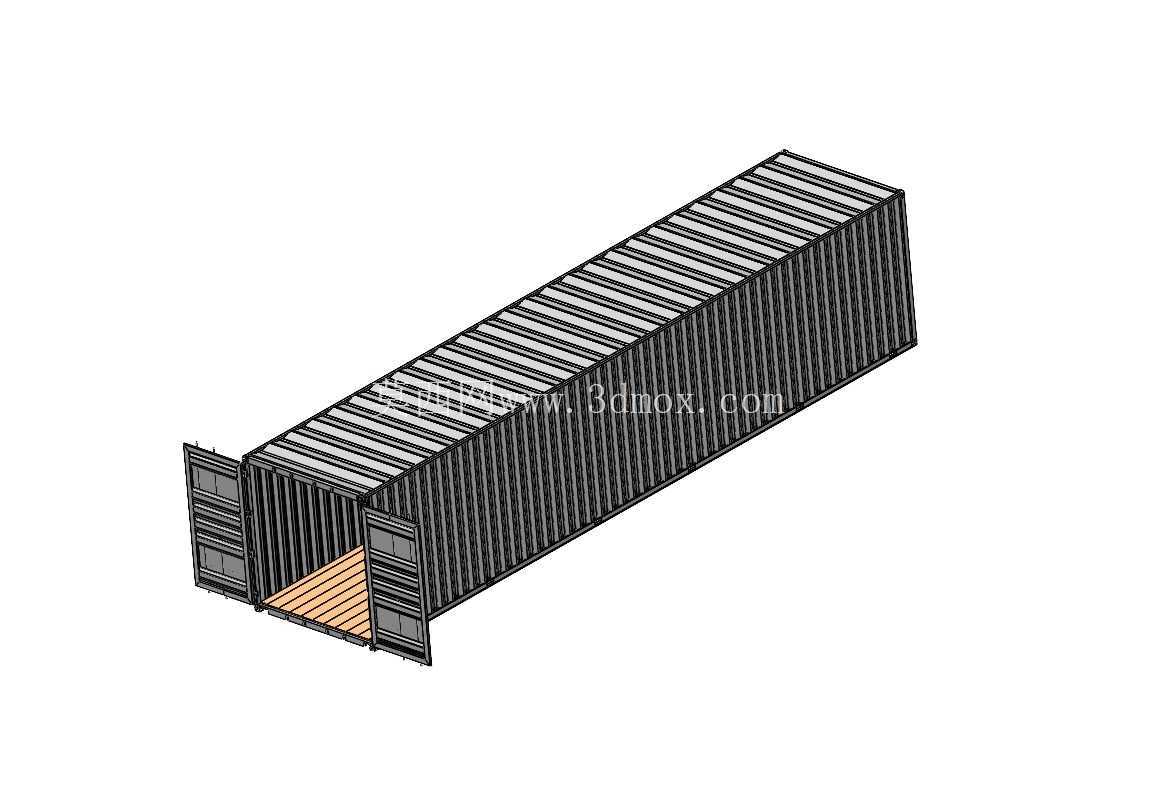

　　结构建模思路上，箱体主体采用规则长箱形作为基准，侧壁通过连续波纹压型提高薄板抗弯刚度。波纹板并非装饰特征，而是在控制自重的前提下增强侧壁抗鼓胀和抗堆压能力；顶侧梁、底侧梁、端框和角柱形成主要传力骨架，吊装和堆码载荷最终通过角件向外部支撑传递。后门区域采用双扇对开形式，周边设置锁杆、铰链、锁座和密封配合面，门叶开启后应贴近箱端或侧部，以减少装卸时对通道宽度的占用。模型中门端杆件、横向压筋和箱顶波纹的分布，有利于在做动画演示或工艺规划时清楚展示货物进出方向和箱体受力形态。

　　在工程应用中，该结构可用于港口设备与集装箱之间的匹配检查。例如，正面吊、堆场龙门吊或船用吊具进行抓箱时，吊具四角旋锁必须与箱体顶角件准确对位；集装箱半挂车承载时，车架锁销应与底角件连接，牵引状态下还要核查箱体与车头、支腿、护栏和跳板之间的间隙。铁路运输场景中，箱体长度和角件位置决定平车承载面利用率；船舶装载场景中，箱位导轨、舱盖和堆码重量限制都依赖标准箱外形与角件尺寸进行协调。对于临时仓储改造、设备方舱包装或模块化车间方案，该模型也可作为外壳边界，用于评估内部设备分段、检修门开设、通风附件安装以及加固点选择。

　　使用该三维结构进行设计沟通时，可先将箱体作为固定外廓参考，再围绕其布置运输车辆、吊装设备、货架通道或生产线上下料工位。若需要进一步细化，可在现有外形基础上补充底板横梁、木地板或钢地板、内衬板、通风器、铭牌、箱号标识以及内部系固环等细节；若用于有限元分析，则应重点关注角柱、底侧梁、顶侧梁、门板锁杆和角件连接区的载荷路径。通过这种以真实储运边界为核心的建模方式，能够让集装箱在物流仿真、装备设计和运输方案评审中具备明确的工程参考价值。
