多规格方形轴流散热风机成套结构

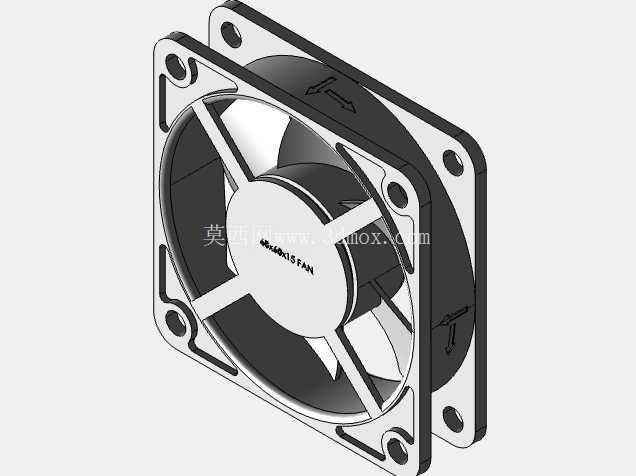

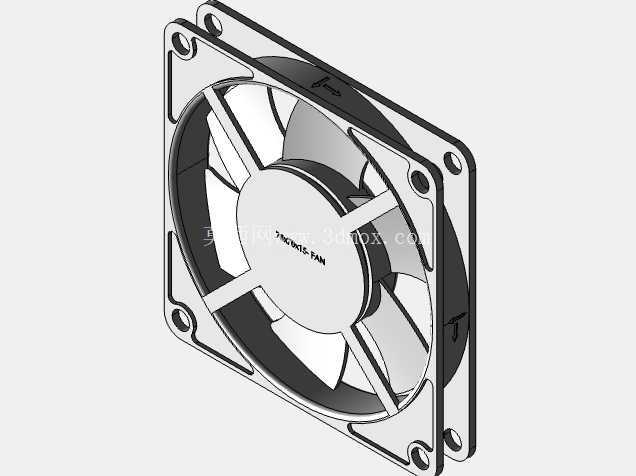

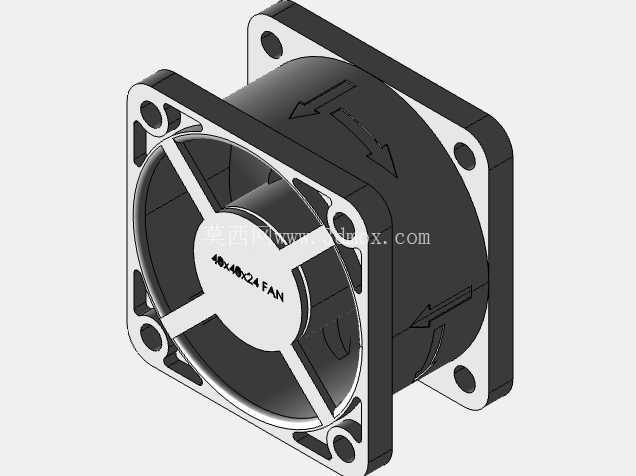

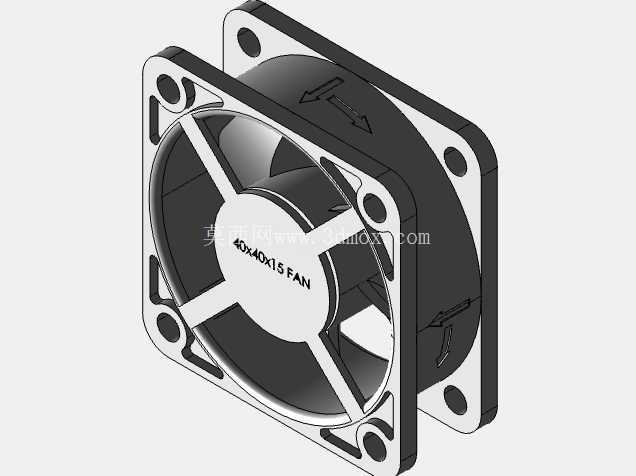

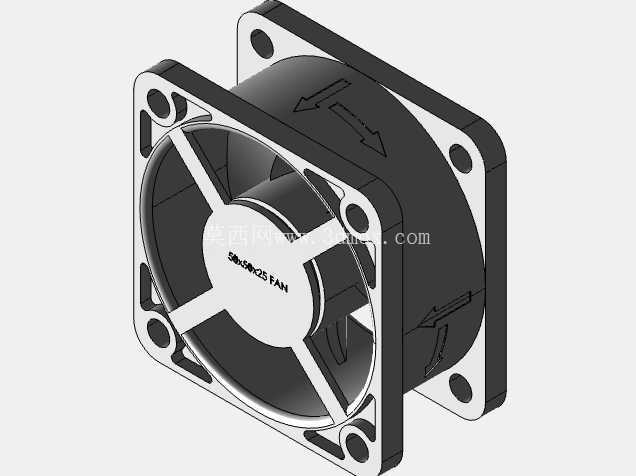

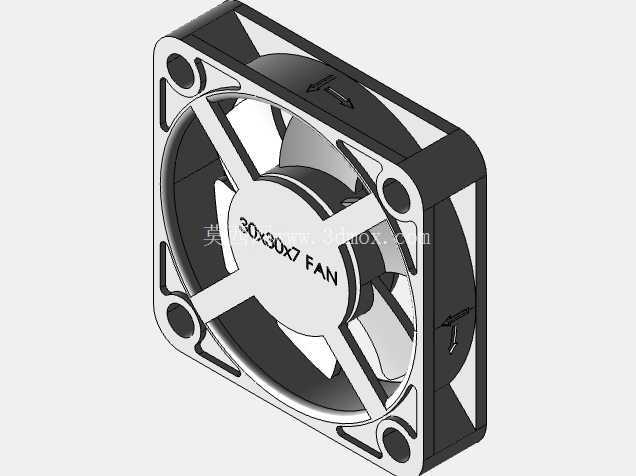

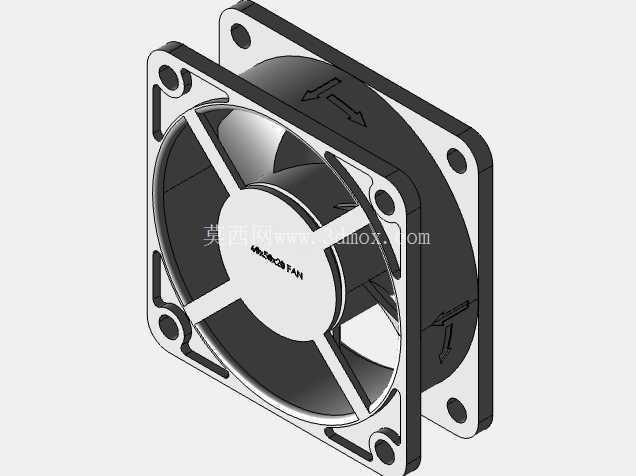

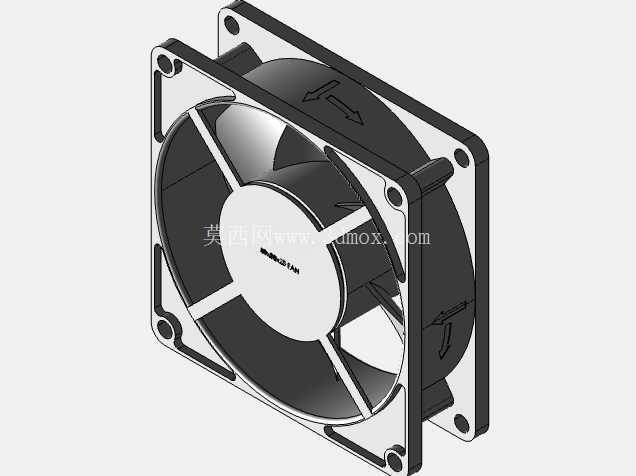

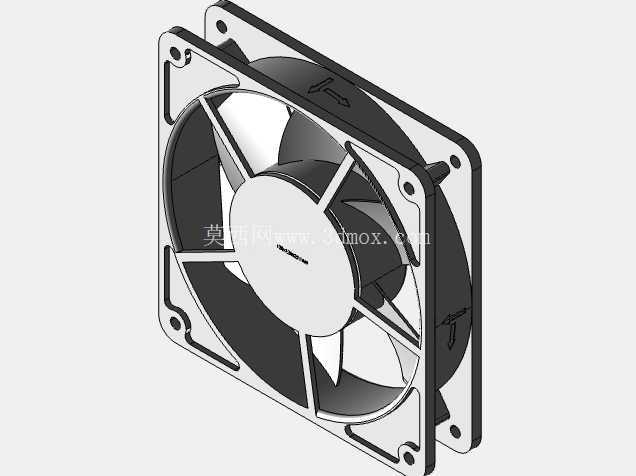

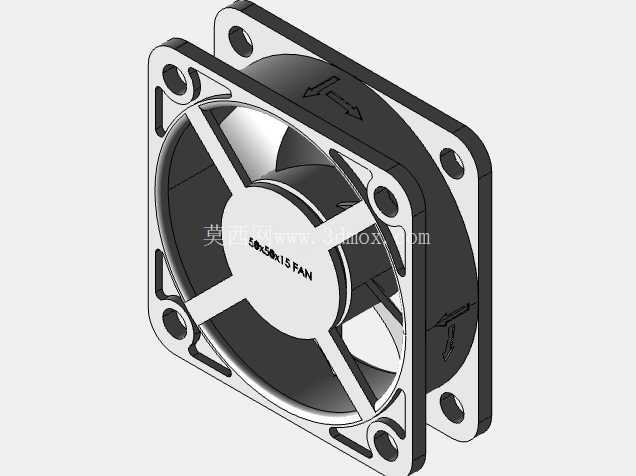

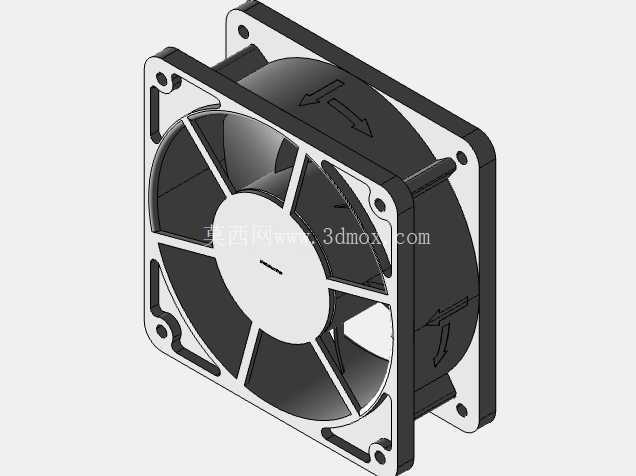

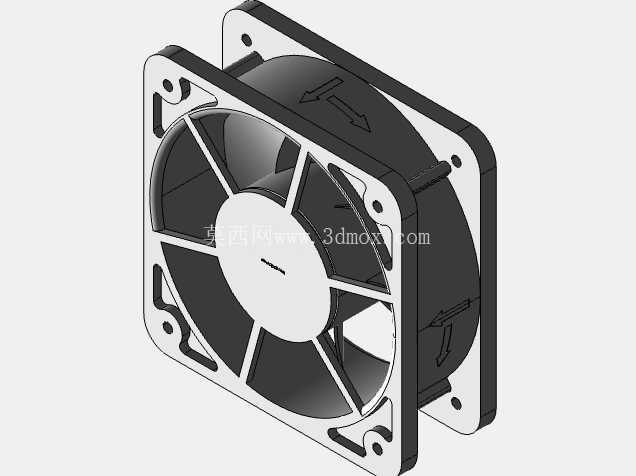

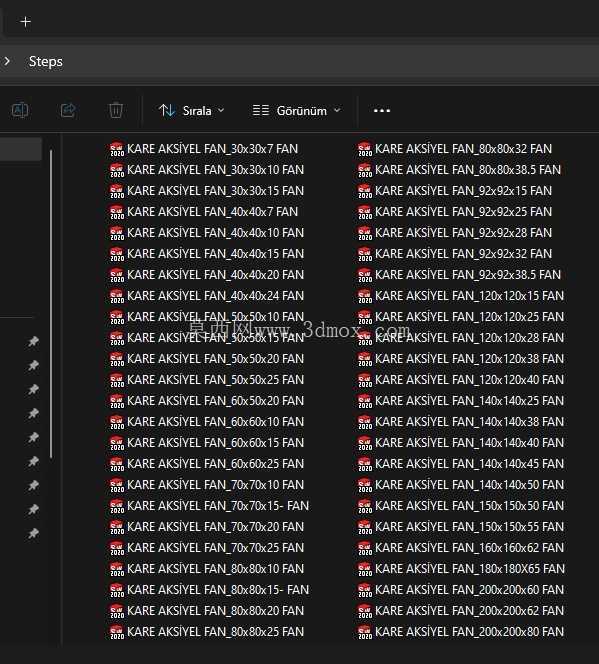

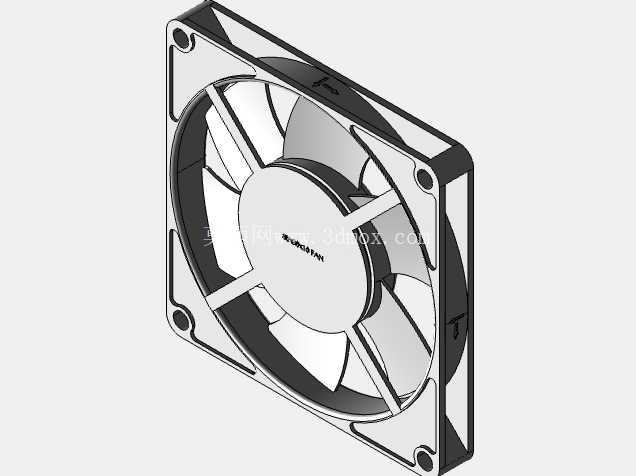

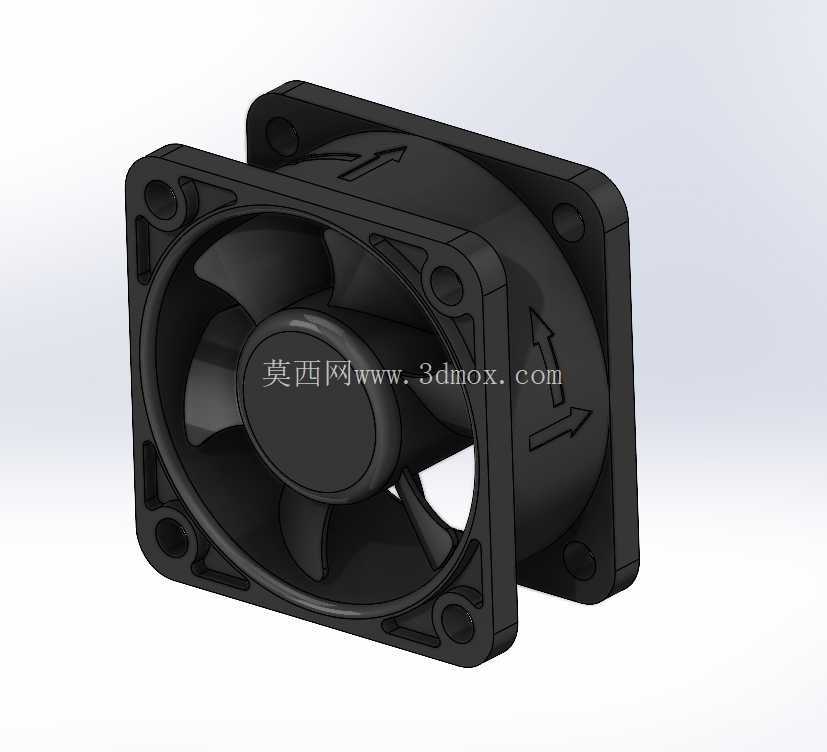

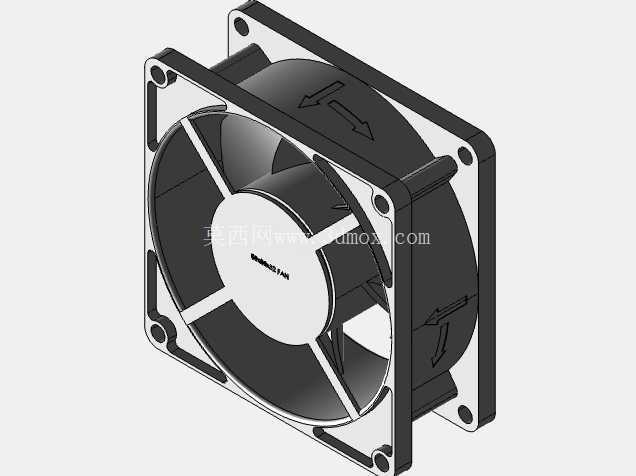

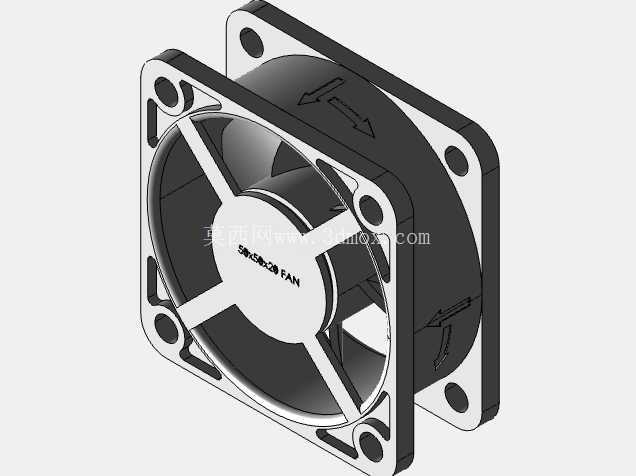

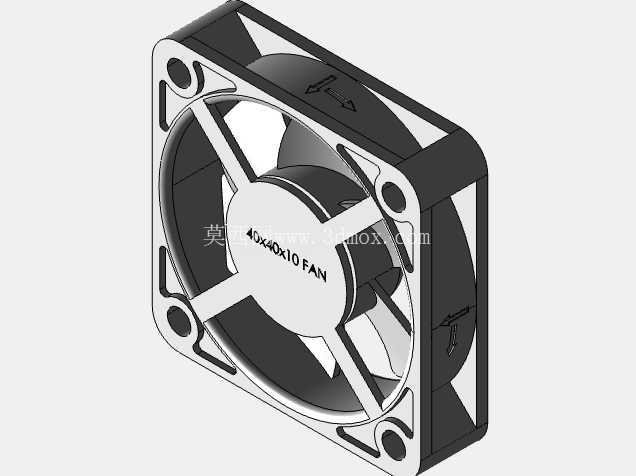

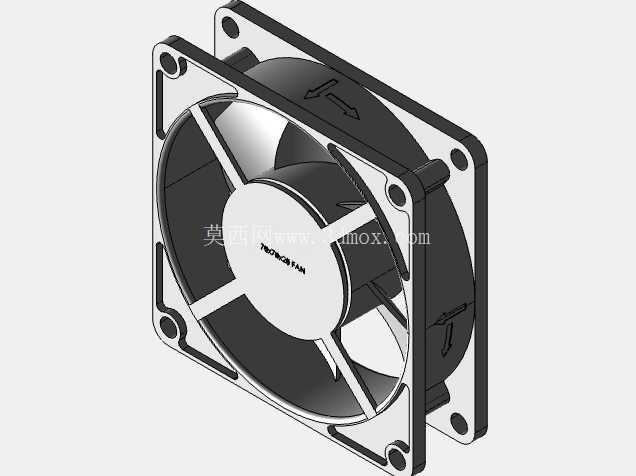

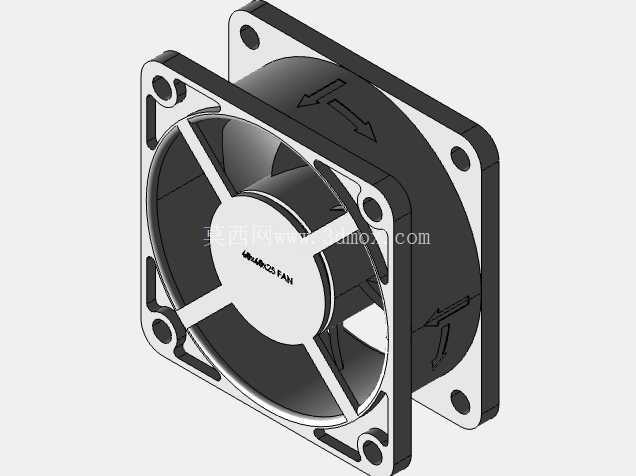

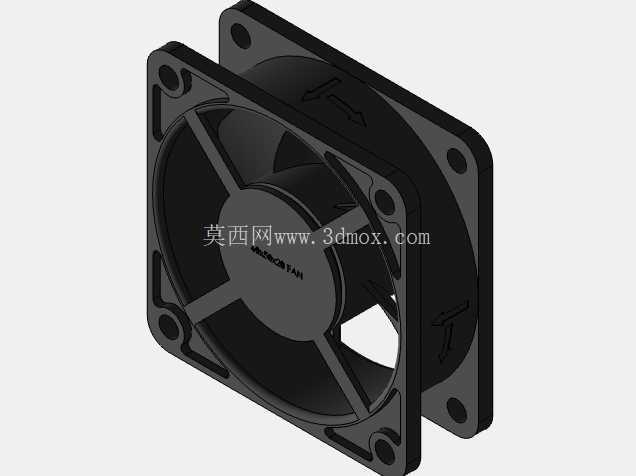

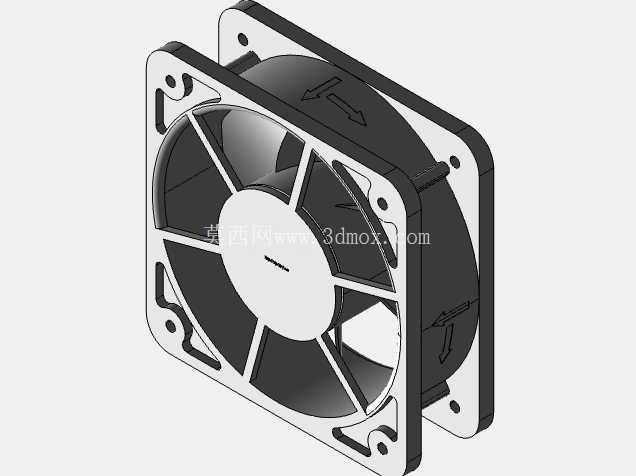

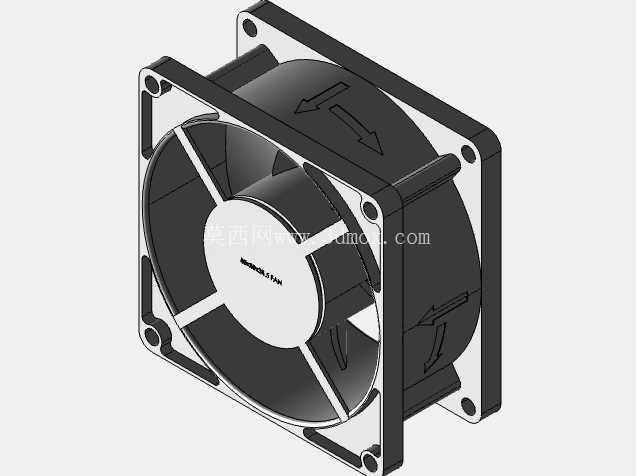

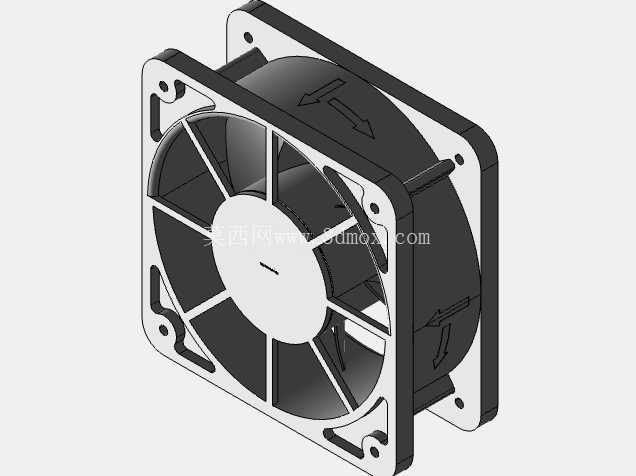

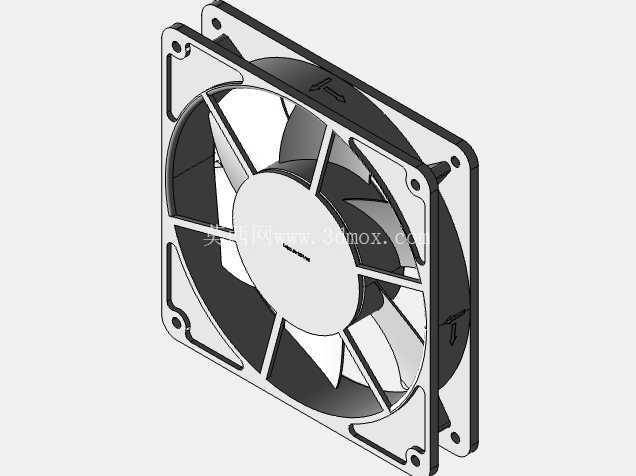

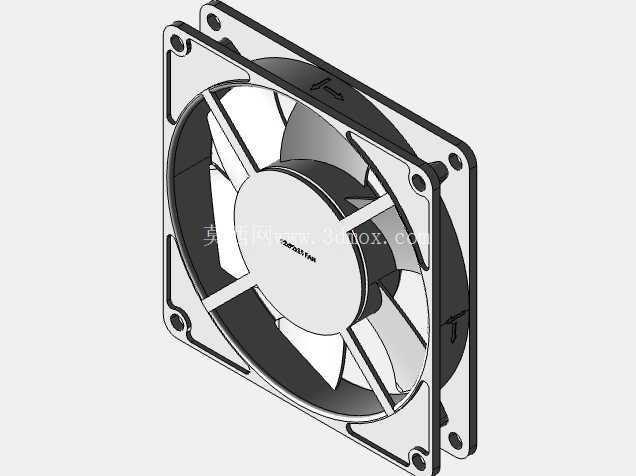

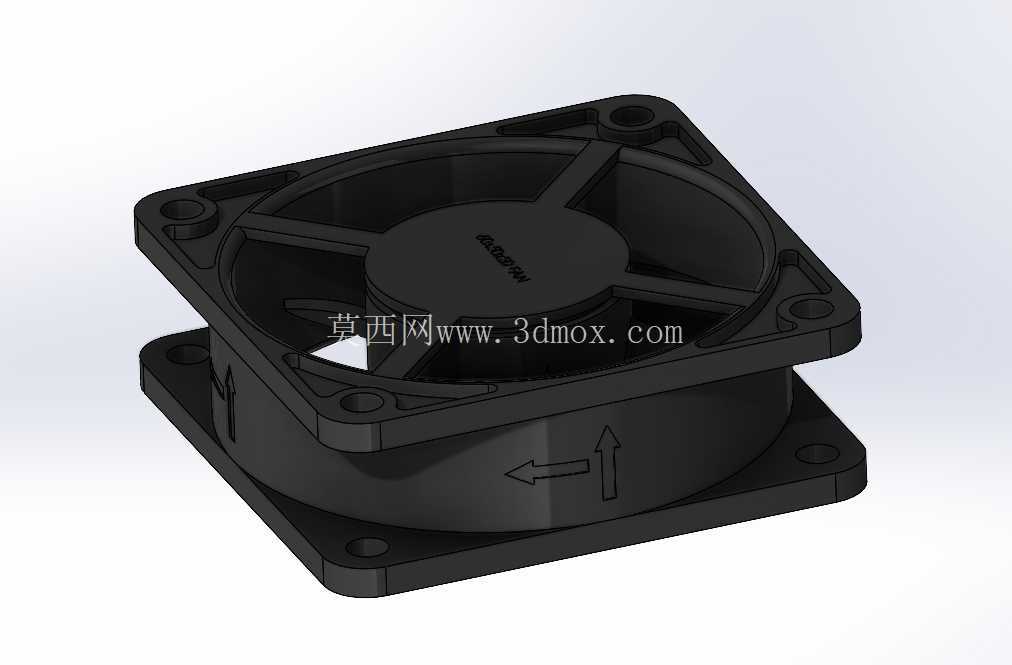

　　这套方形轴流风机覆盖30mm、40mm、50mm、60mm、70mm、80mm、92mm、120mm、140mm、160mm、180mm、200mm共十二种常用外框规格，建模时把整机拆成外框、叶轮、中心轮毂、安装孔位、边角加强筋、出线槽几个独立特征，装配关系完全按照量产风机的实际堆叠逻辑搭建，叶轮和外框之间预留均匀的运转间隙，不会出现三维干涉，结构工程师拿到模型后可以直接在机柜、机箱、设备风道里做布局校核，不用再从零描点建基础轮廓。

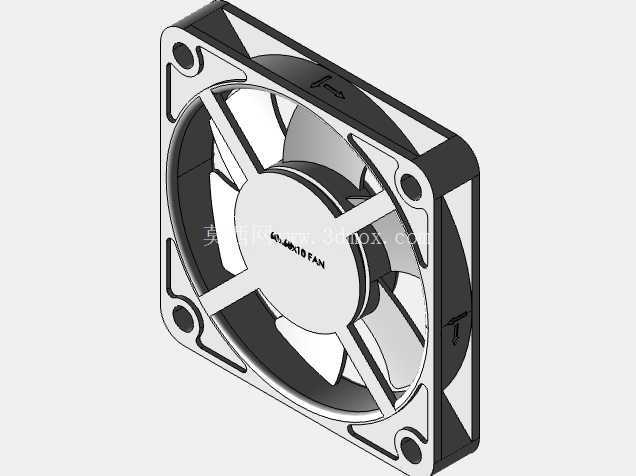

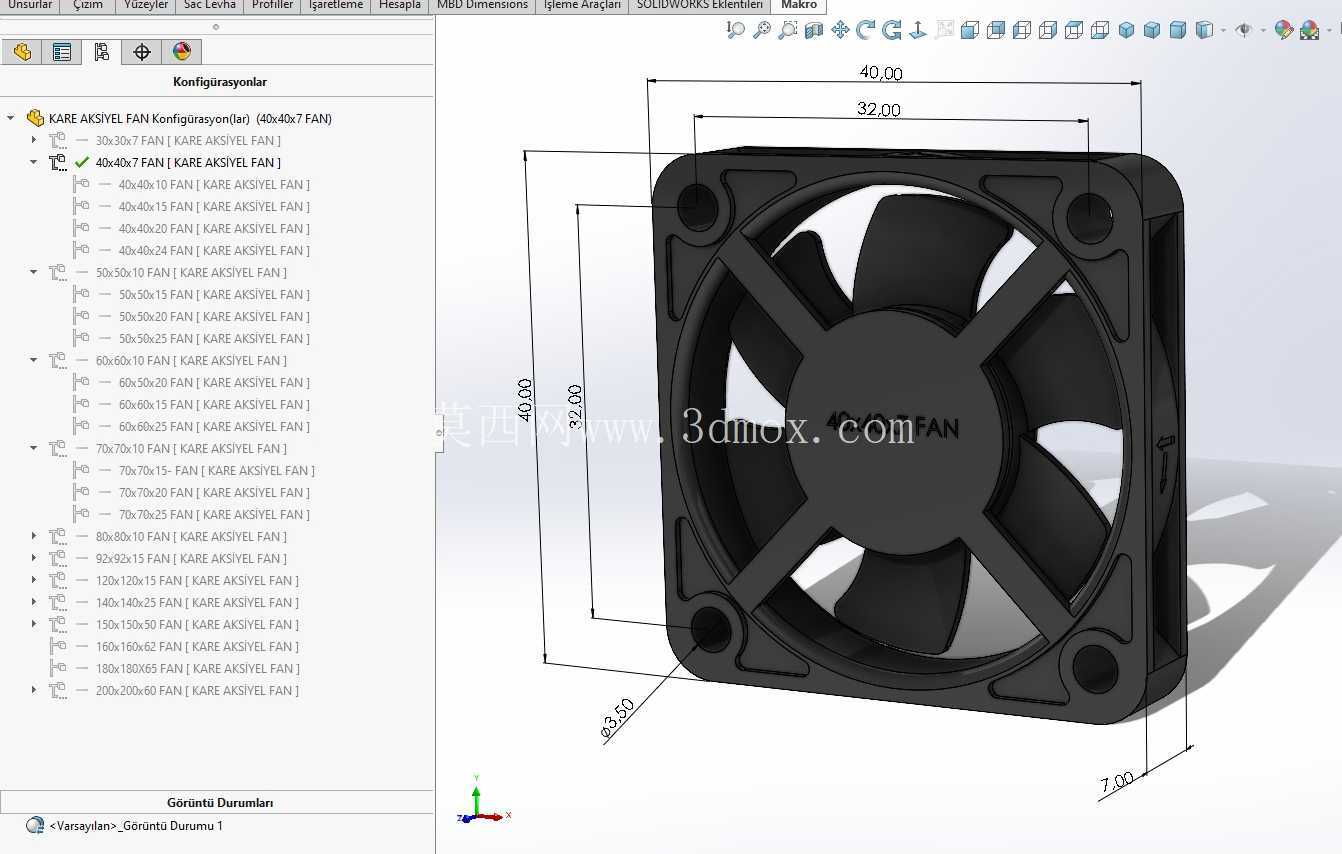

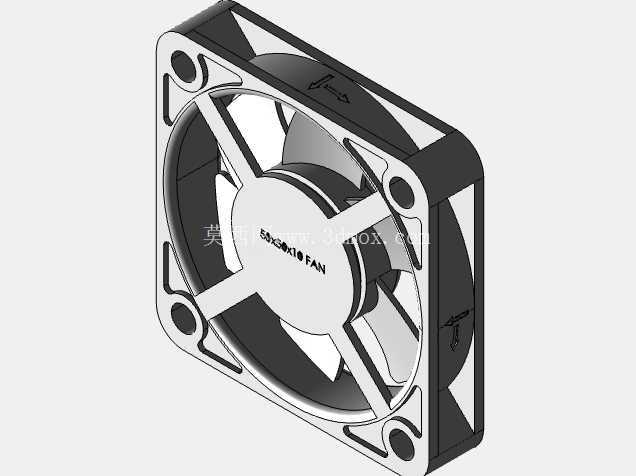

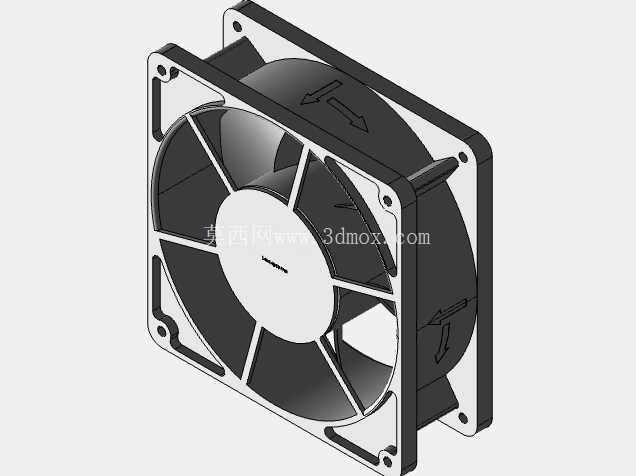

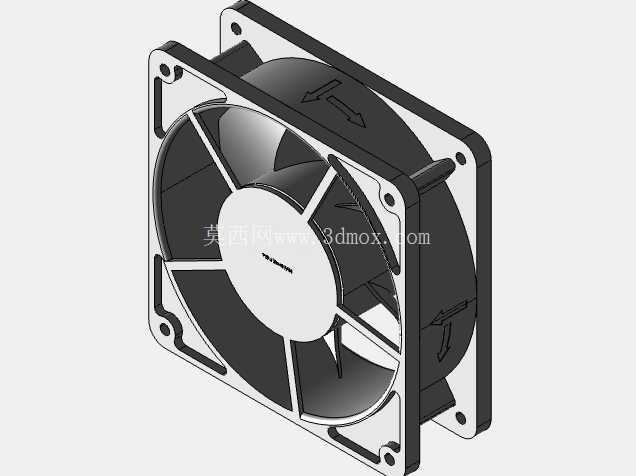

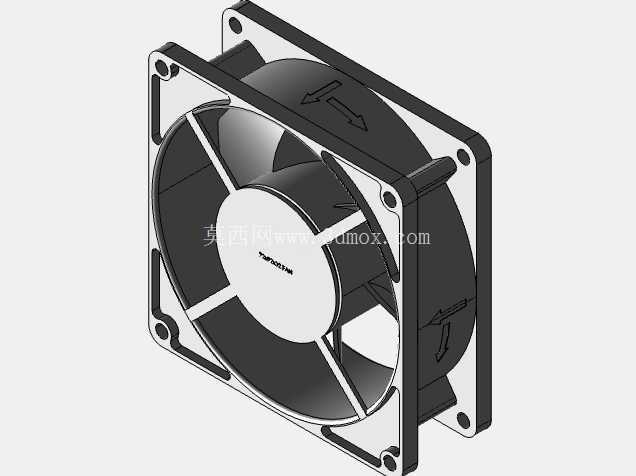

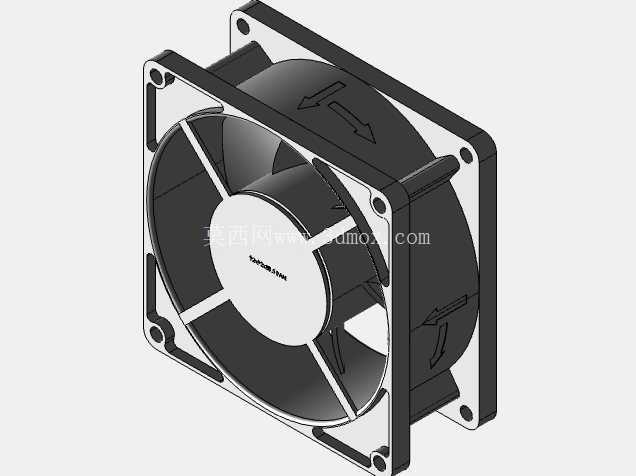

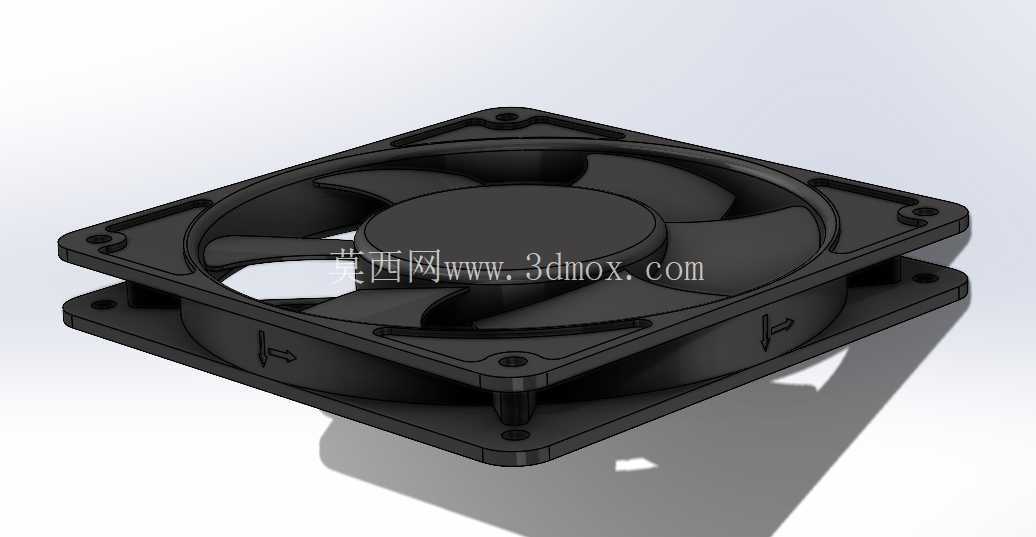

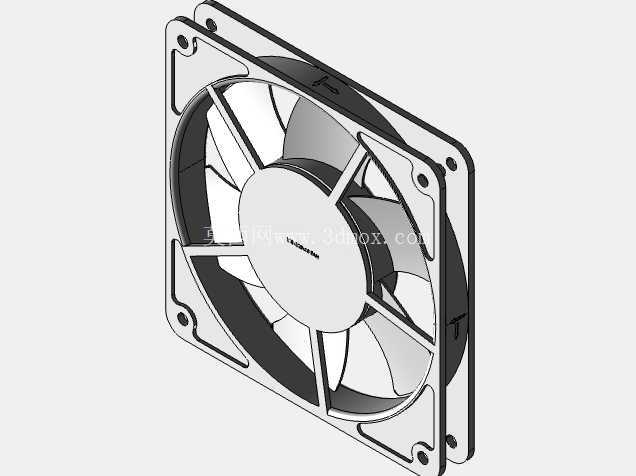

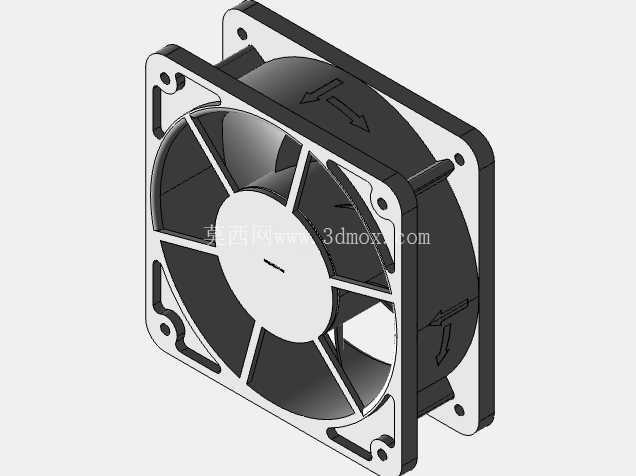

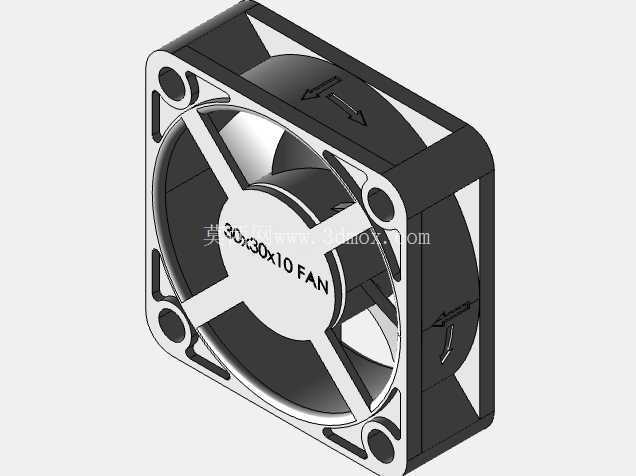

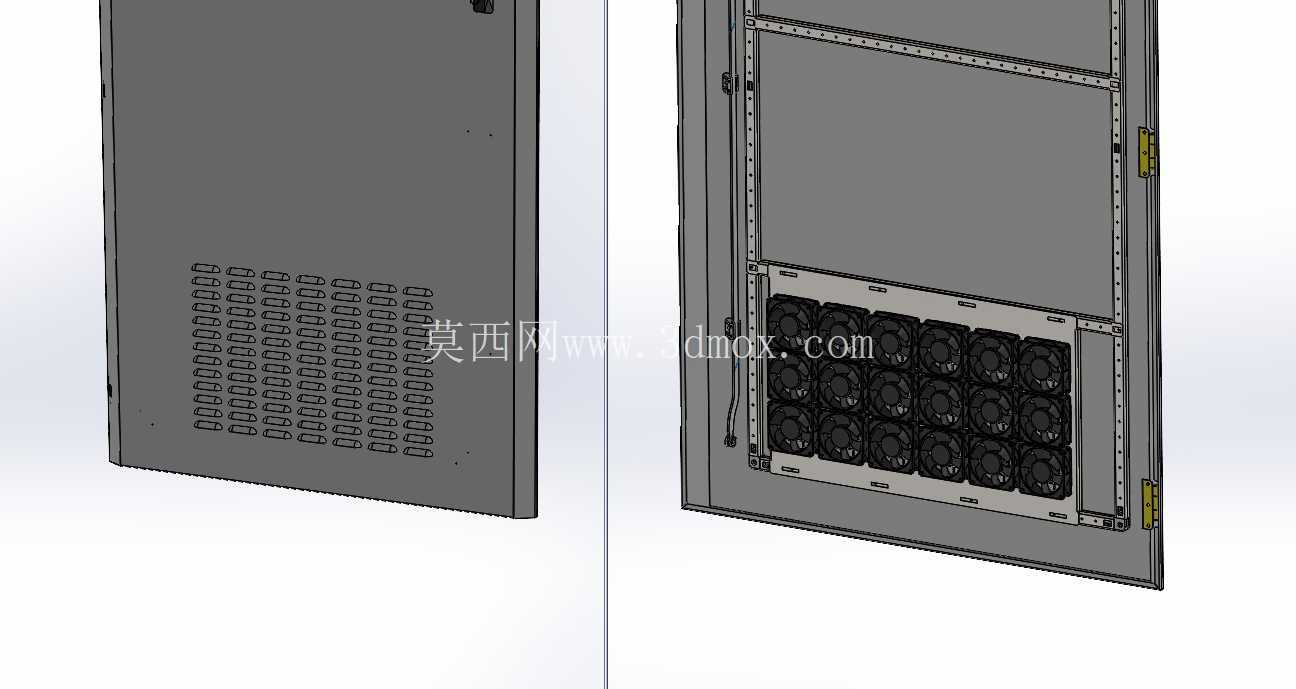

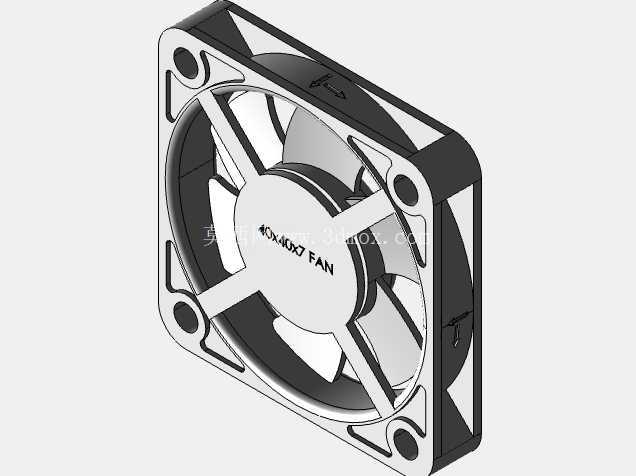

　　做电控柜热设计的时候，选型最容易踩的坑就是只看风扇标称风量，忽略安装边界和周边零件的干涉：这套模型把每一种规格的方形外框厚度、四角安装孔中心距、孔位沉台深度、边角圆角都按实物比例还原，小尺寸30到60mm规格多用于嵌入式工控板、小型电源模块、3D打印机控制仓这类空间局促的位置，安装孔往往直接锁在钣金折弯件或者塑料支架上，外框侧边的加强筋不能和旁边的电容、接线端子顶住；80mm、92mm是桌面电脑机箱、网络交换机、小型伺服驱动器仓最常用的规格，厚度方向通常留25mm标准尺寸，建模时外框四个角的安装孔做了贯通处理，锁自攻螺丝或者穿减震胶钉都能对应上；120mm以上的大规格风机多用于工业机柜顶部排风、充电桩散热风道、激光设备冷却回路，外框边角的加厚区域承载更高的锁紧力，叶轮直径也随之放大，模型里轮毂和叶片的曲面过渡和实物一致，导入风道仿真软件时可以直接抽取流道区域，不用额外修补破面。

　　从功能特性来看，方形轴流风机的核心作用是驱动空气沿轴向直吹，把功率器件、PCB板、变压器表面的积热带走，不同尺寸对应的风量、转速、噪音区间差异很大：小规格风机转速高、风压相对大，适合吹过密集鳍片的狭窄风道，大规格风机转速低、单位风量的噪音更小，适合机柜整体通风。这套模型在叶轮部分还原了多叶片的曲面造型，叶片和轮毂的连接处做了圆角过渡，对应实际注塑件的拔模和加强逻辑，外框内侧的导风边也做了轻微倒角，避免空气在框体边缘形成乱流；中心轮毂的圆柱面预留了电机容纳空间，结构设计时如果要替换成不同品牌的电机本体，只需要核对轮毂内径和安装柱位置，外框和叶轮的配合尺寸可以直接沿用。

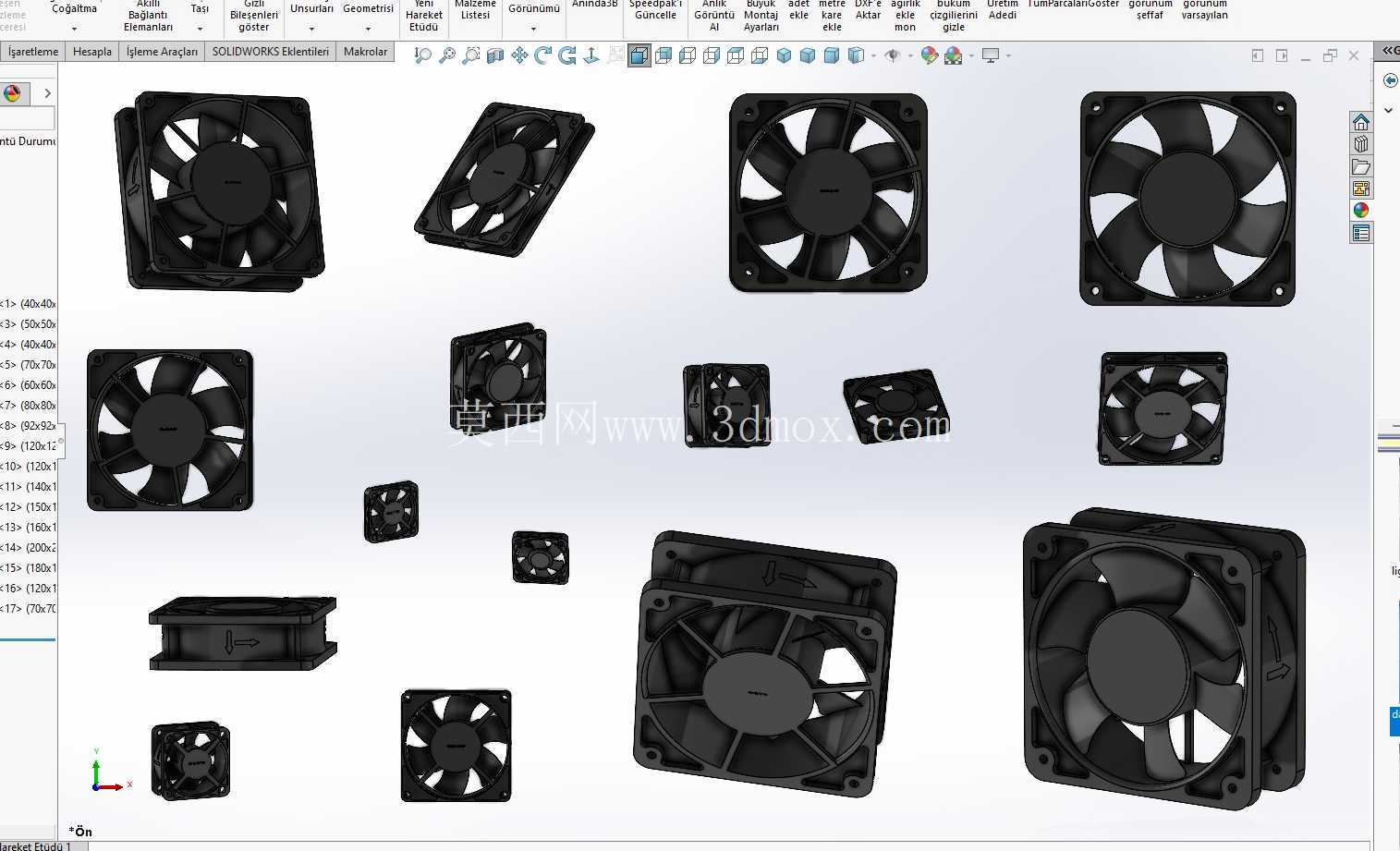

　　实际装配场景里，很多设备会同时用到好几种尺寸的风机：比如一台自动化检测设备，电气仓侧面装120mm风机做整体换气，伺服驱动器旁边贴80mm风机直吹散热片，工控主板内部用60mm小风扇给CPU散热，这套成套模型把所有规格的外形基准统一，布局时可以直接拖拽不同尺寸的风机对位，不用分别找各个供应商的图纸核对安装孔。建模时特意区分了外框的正反安装面，四角的沉孔特征对应螺丝头的容纳空间，不会出现锁完螺丝突出框体表面、顶住机箱侧板的问题；部分规格外框侧边预留的线槽位置也做了还原，电源线从框体边缘引出时不会被夹在风机和安装板之间。

　　对于做非标设备的工程师来说，这类通用散热件的三维模型最大的价值是提前锁定安装边界：在钣金拆图阶段就可以按照风机外框尺寸开通风孔，按照孔位坐标打安装孔，不用等实物买回来再测量返工；做塑胶机箱设计时，也可以直接参考外框的卡扣或者螺丝柱位置，设计一体成型的风机固定座。模型里所有尺寸比例都参照行业通用的方形风机规格，不同厂商的同尺寸产品安装孔位基本通用，仅叶片造型、轮毂细节会有小幅差异，设计时如果选定特定供应商，只需要微调局部曲面，整体安装尺寸不需要改动，能大幅减少散热系统选型阶段的重复建模工作量。
