大电流动力接插件公母配对结构

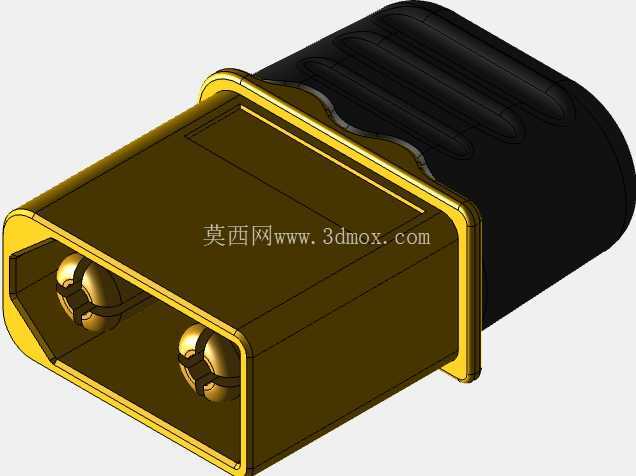

　　这套接插件结构围绕高倍率动力回路的快速插拔需求展开，公头与母头分别对应线缆侧和设备侧的装配边界，建模时把接触件、绝缘壳体、防呆轮廓和插拔导向面放在同一装配关系中检查，避免只做外观而忽略实际接线后的干涉问题。现场使用中，这类接头常见于移动机器人电池仓、电动工具动力包、测试台架电源输出端、小型电动车线束以及实训设备的直流供电支路，承担电池到电调、电源到负载之间的可拆卸连接。

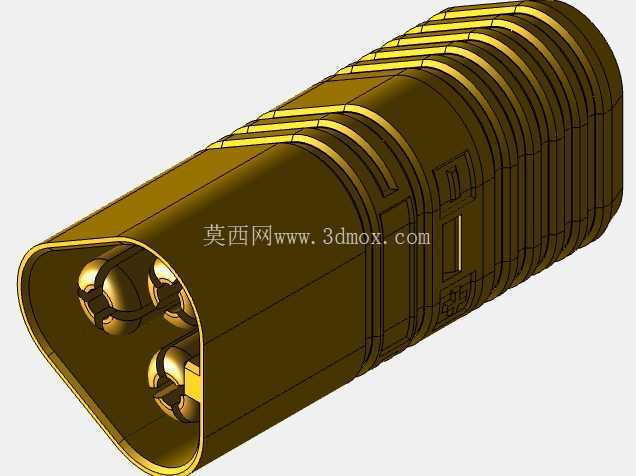

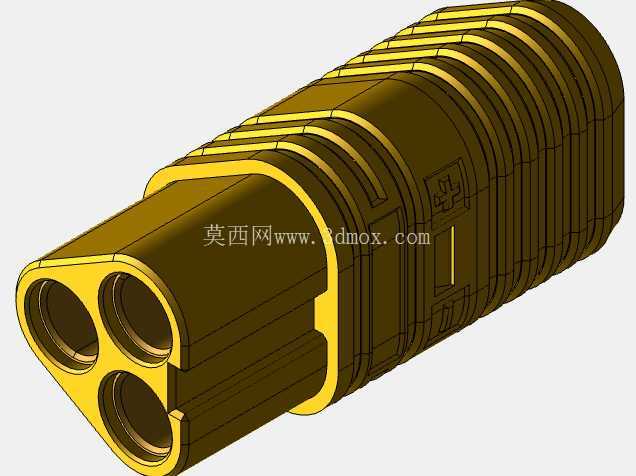

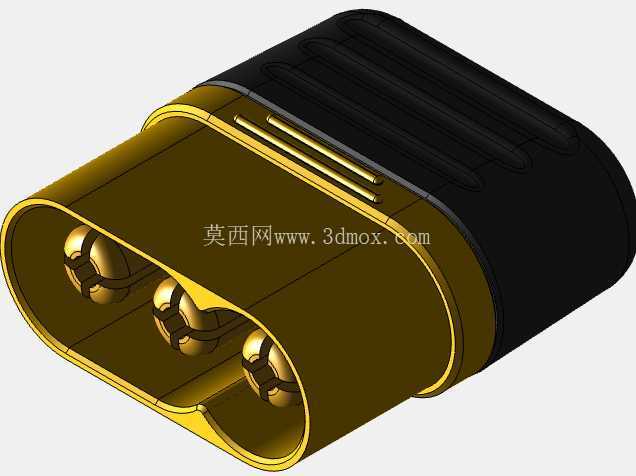

　　从结构功能看，母端接触件需要提供稳定的夹持力，公端插片进入后依靠弹性接触区域降低接触电阻；大电流通过时，接触区域的温升、插拔磨损和振动松脱风险都比信号连接器更敏感。因此外形上不能只追求小巧，还要在插合入口保留导向斜面，让操作者在视线受限的设备仓内也能顺利对位。壳体侧面的防呆特征用于限制错误方向插入，相邻两芯或三芯位置保持明确间距，既防止反接，也减少装配工人在批量线束加工时的误插概率。

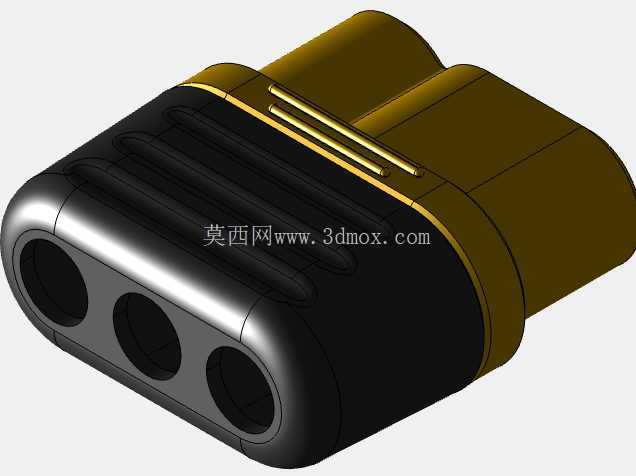

　　设计思路上，先确定导体通流路径，再围绕接触件布置绝缘外壳。公母配对后，前端金属件不应暴露在人员可触碰的位置；母头端部通常需要更深的绝缘包覆，使手指或金属工具在未完全插合时不易直接接触带电体。壳体外侧的止挡面决定插头到位位置，插拔力不能过大，否则维护人员频繁更换电池时操作费力；也不能过松，否则设备移动、轮组振动或台架搬运时可能出现瞬断。模型中把卡扣、台阶和圆角连续表达，正是为了在三维阶段检查这些细节。

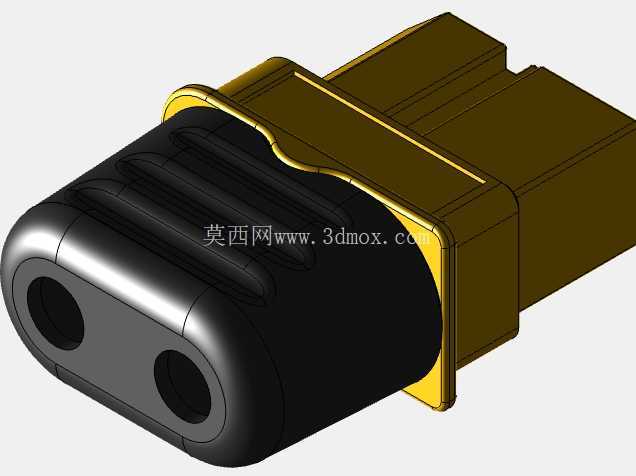

　　安装边界方面，接线端需要预留压接或焊接空间，线缆弯曲半径不能被外壳边缘压迫；若采用面板固定方式，法兰或螺母位置要与设备钣金开孔保持一致，周边还要留出手指抓握和拔插行程。插头对插方向上不应紧贴线槽、支架或其他线束，完全插合后尾部线缆应有自然过渡，避免在根部形成反复弯折。对于多芯版本，芯位排布要兼顾极性识别和装配一致性，孔位周围的加强筋可提高壳体刚性，但筋位不能影响模具脱模和插头插入。

　　在设备布局阶段，这类接插件往往不是孤立零件。电池包侧壁、电调安装板、设备门框和线束固定座都会影响其可用空间。若接头靠近金属机架，需要确认插合后外露绝缘距离；若布置在经常拆装的位置，应优先让插拔轴线朝向维护门，而不是被横梁挡住。三维装配时可沿插拔方向建立运动检查，确认公头从初始对位到完全锁紧的过程中，不会刮擦线缆护套、壳体肋板或相邻元器件。

　　接触件与塑料壳体之间的配合也需要重点核对。金属端子装入后应有轴向定位，防止拉拽线缆时端子后退；壳体孔位与端子截面之间保留合理间隙，便于压接后装配，同时不能松到产生晃动。插头端面的倒角和母座入口喇叭口共同承担导向作用，轻微偏斜时可滑入正确位置，但偏斜量过大仍应被防呆结构阻止。对于动力设备而言，这种“可引导、不可错插”的结构比单纯增加锁紧力更有实际意义。

　　温升控制同样反映在结构细节里。大电流端子周围不宜形成封闭热区，壳体材料需要承担绝缘和保持作用，金属接触件则应保持较短而直接的导电路径。线缆接入端的直径变化要平滑，压接区不能与壳体硬顶；若现场使用粗线径，尾部护线套和线束固定点要共同承担拉力，不能让拉力直接传到接触点。通过三维模型把公头、母头、线缆包络和安装面板一起校核，可以在加工前发现插反、装不上、拔不出和维护空间不足等问题。

　　整体来看，该结构不是简单的插头外观建模，而是把通流、绝缘、防呆、插拔导向、线缆固定和设备安装边界整合到同一套配对件中。结构工程师在选型或改型时，可据此核对极性布置、端子保持、面板开孔、维护方向及周边间隙，使动力线束在频繁拆装和振动环境下仍保持可靠连接。
