双油桶便携固定支架结构设计

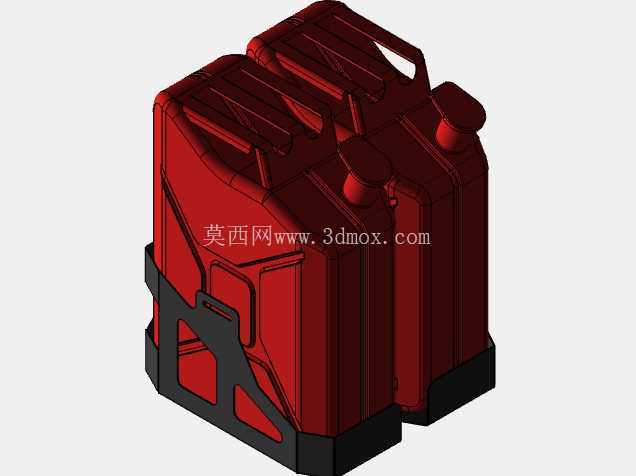

　　这套双位油桶固定托架，主要面向越野穿越、户外工程作业、农林野外运维、小型营地补给这类需要随车携带备用燃油的场景，解决零散油桶在货厢、车架侧挂位、工具舱内随意摆放出现的滚动磕碰、桶盖松动渗油、取放移位剐蹭周边管线的实际问题。整套结构采用并排双桶限位布局，可同时容纳两个标准制式便携汽油桶，托架主体分为底部承托座、侧向限位框架、顶部桶身卡位三个功能区段，没有多余的冗余装饰结构，所有型面都围绕油桶的固定约束和快速取放做适配。

　　从实际使用逻辑来看，野外作业场景里备用燃油的存放首先要规避两个核心风险：一是运输途中油桶受颠簸出现轴向窜动，桶底反复撞击货厢底板造成桶体磨损开裂；二是侧向没有约束时，车辆急转弯、经过颠簸坡段油桶发生侧翻，桶口密封面受侧向挤压出现渗漏。这套托架的底部承托座做了和油桶底缘轮廓匹配的下沉凹槽，油桶落位后底圈完全嵌入槽内，前后方向的窜动被槽边立边直接挡住，不需要额外绑带就能限制桶体的前后滑移。侧向的框架采用镂空斜撑结构，既没有做成全封闭的围板增加整体自重，又在油桶桶身的中下部受力位置设置了贴合桶壁的支撑筋，车辆侧倾时桶身的侧向载荷直接传递到框架的斜撑梁上，不会出现局部应力集中把薄壁桶身压变形的问题。

　　顶部的卡位结构对应油桶上沿的一体式提手轮廓做了避让开口，两个油桶并排摆放时，各自的提手都可以从托架顶部的开槽位置完全露出，操作人员不需要挪动托架、不需要拆解任何固定件，直接伸手扣住提手就能垂直向上把油桶取出，加注燃油时单人即可完成取桶、移步、加注的全流程，不需要额外辅助工具。托架顶部的轮廓还做了和油桶上沿加强筋匹配的压边，油桶完全落位后，压边刚好卡在桶身上沿的凸缘下方，车辆垂直颠簸时油桶不会从托架内向上跳脱，就算在非铺装路面长距离行驶，桶体的上下跳动量也被限制在很小的间隙范围内，不会出现桶身反复撞击托架产生异响和磨损的情况。

　　安装边界方面，这套托架的底部框架预留了通用的挂载固定点位，既可以通过螺栓直接固定在皮卡货厢的侧边锚点、越野车辆的后挂支架、工程作业车的工具舱底板上，也可以搭配通用绑带在无预设螺孔的平板货架上做压紧固定。框架的整体外轮廓按照双桶并排的最小占位尺寸设计，侧向没有突出桶身之外的多余凸出结构，在狭窄的车架侧方空间安装时，不会超出车辆的原有外廓宽度，避免行车过程中剐蹭路边障碍物。底部承托座的底面做了平整的安装基准面，和安装支撑面接触时整个托架的受力均匀，不会出现单点悬空导致支架受载后变形的问题。

　　结构设计过程中，针对油桶这类薄壁吹塑容器的特性，托架所有和桶壁接触的位置都做了圆角过渡，没有尖锐的棱边直接压在桶壁上，长期使用不会因为局部应力切割桶体造成裂纹。侧向镂空的框架结构同时兼顾了排水和排沙需求，野外使用时带入托架内的泥水、沙尘可以直接从镂空缝隙漏出，不会在托架底部积存积水腐蚀桶底，日常清理时直接用水冲洗就能把积存的杂物冲净，不需要拆解结构。两个桶位之间设置了共用的中间分隔筋，既把两个油桶完全隔开，避免行车途中两个桶体互相摩擦刮花桶壁，也作为整个托架的中间加强梁，把左右两个承托位连为整体，提升整个支架的抗扭刚度，就算托架单侧受载，整个框架也不会出现扭转变形。

　　针对不同的挂载场景，这套支架的结构还预留了拓展空间，框架侧面的预留孔位可以配套加装备用油壶固定环、简易工具挂扣，在不影响油桶取放的前提下拓展随车工具的挂载能力。油桶落位后的桶口位置完全朝向外侧，操作人员站在托架侧面就可以直接拧开桶盖加注燃油，不需要把油桶从支架上完全搬下来，短时间补油时操作效率更高。整个支架的受力路径非常清晰：油桶的垂直载荷通过底部凹槽传递到承托底座，再通过底座的安装点传递到车载支撑结构；侧向冲击载荷通过桶身传递到侧向斜撑框架，再汇总到底部的安装梁上，没有受力薄弱的悬臂结构，长期重载使用也不会出现开焊、变形的问题。对于需要频繁在野外转场、无法随时获得燃油补给的作业场景，这套固定支架把零散的备用燃油容器转化为可靠的车载固定储油单元，既规避了散装油桶摆放的安全隐患，也把取放操作的流程尽可能简化，适配户外作业的实际使用需求。
