DIN741标准钢丝绳夹紧固锁具结构

　　在起重吊装、索道牵引、船舶系泊、矿山牵引以及户外张拉结构的现场，钢丝绳末端的固定可靠性往往决定整套受力链路的安全余量。钢丝绳夹作为最常见的钢丝绳固结件，不需要复杂压套设备，依靠U形螺栓、夹座和双螺母的夹紧作用，将绳头与主绳段压紧形成摩擦握裹，便于现场装配、检修和重复调整。本组模型围绕DIN 741系列钢丝绳夹进行完整三维表达，规格覆盖3毫米至40毫米绳径范围，能够满足从轻载拉索到重型吊装索具的不同选型需求。

　　从结构组成看，零件主要包括锻造夹座、U形弯螺栓、两个六角螺母以及与绳径匹配的弧形压槽。夹座承担主承载和定位作用，其内侧设置两道与钢丝绳外圆相符的圆弧槽：一道容纳受力主绳，另一道容纳回弯后的绳头。U形螺栓跨骑在绳头一侧，两端穿过夹座孔后由螺母锁紧。拧紧过程中，螺栓圆弧段将绳头压向夹座槽底，使钢丝绳在槽内产生足够的法向压力；当钢丝绳受拉时，接触区摩擦力阻止绳头滑移，同时回弯段形成机械约束，进一步提高抗拔脱能力。

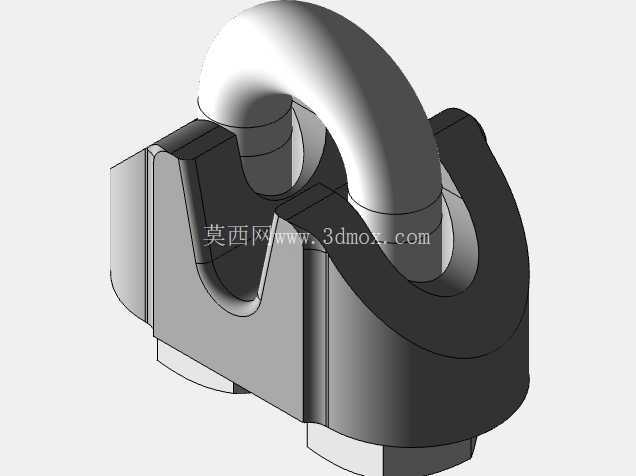

　　建模时需要特别注意夹座并非简单方块开槽。实际锻件外形在承载截面处较厚，向两侧逐渐过渡，既保证螺栓孔周围的挤压强度，也避免尖角造成应力集中。模型中夹座顶面、侧面和槽底之间保留了锻造圆角，螺母支承面做平整处理，U形螺栓的弯曲半径与螺纹段过渡关系也按工程习惯表达。对于结构设计者而言，这些细节直接影响装配干涉检查：若夹座圆角被省略，虽然视觉上差异不大，但在出工程图或进行有限缘分析时，容易误判局部应力；若螺栓弯曲段与绳槽相对位置不准确，装配时会出现钢丝绳无法同时落入两道槽的问题。

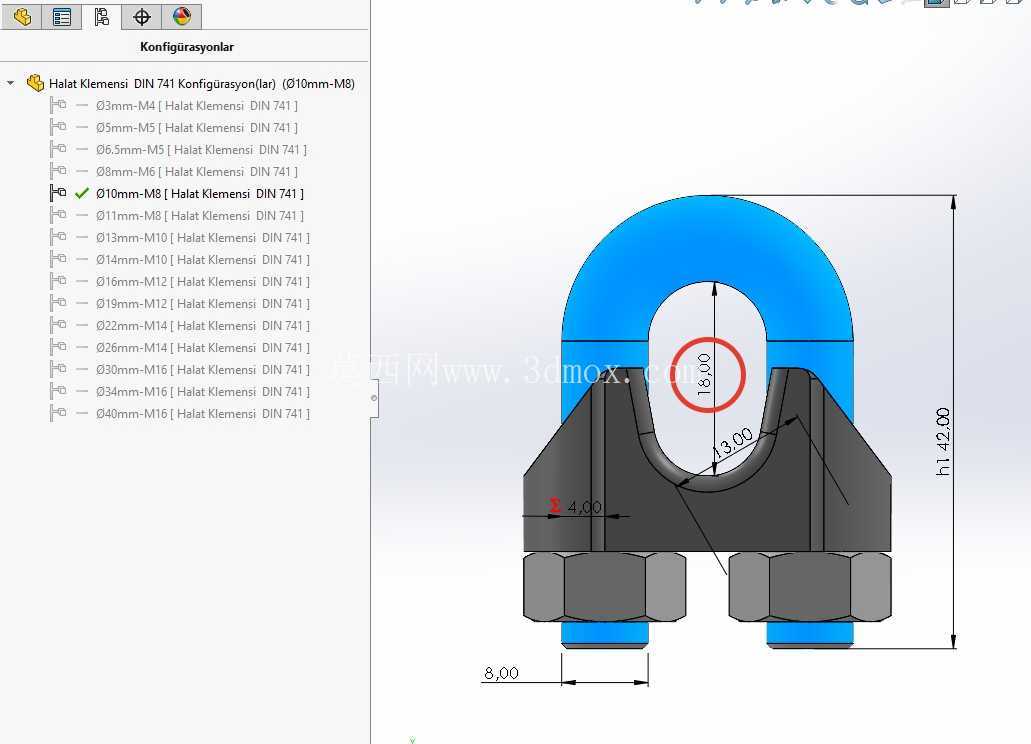

　　尺寸边界方面，选型首先依据钢丝绳公称直径，而不是仅凭螺栓规格。小规格3毫米至8毫米绳夹多用于护栏拉索、帐篷张拉、轻型吊点和设备保险绳；10毫米至20毫米规格常见于工厂吊装、绞车绳端固定、拖车绞盘和临时缆风绳；22毫米至40毫米大规格则用于港口索具、船舶缆绳、起重桅杆和重型牵引场景。随着绳径增大，夹座宽度、U形螺栓中心距、螺母厚度和整体高度均相应增加。布置多只绳夹时，不能把多个夹座紧贴堆叠，应按规范保留适当间距，夹座方向通常一致布置在主绳受力段一侧，U形螺栓侧朝向绳头，这样可以减少绳头受压损伤并便于检查螺母松动。

　　安装边界还包括钢丝绳回弯长度。绳端穿过吊环或套环后折回，形成的绳环内侧建议配置套环，以保护钢丝绳弯曲段，避免绳径在吊点处被压扁。绳夹数量、间距和最后一只夹夹后的绳头留长，都要随绳径和工作级别增大而增加。三维布局时可将套环、钢丝绳中心线和绳夹阵列一并建立，用扫掠特征表达钢丝绳走向，再检查夹座外缘与相邻构件、螺母扳手空间之间的关系。现场拧紧需要使用合适长度扳手，双螺母应交替紧固，防止单侧受力导致夹座偏斜；投入使用后经过初期加载，钢丝绳会被进一步压实，应按维护要求复紧。

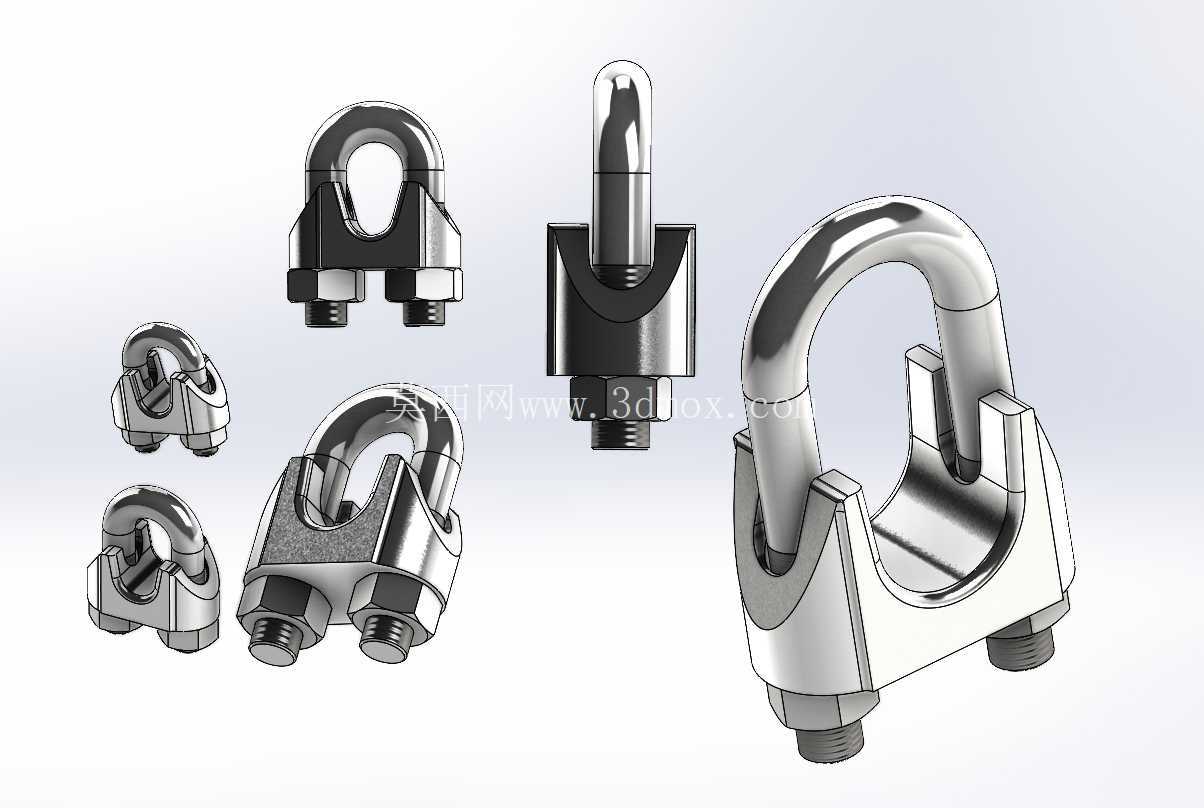

　　从功能特性上看，这类绳夹的优势在于装拆方便、适用绳径范围宽、对施工工具要求低，适合野外和维修场景；局限在于夹紧力受人工拧紧质量影响较大，不能替代压制索节在高疲劳、高冲击工况下的作用。设计牵引系统时，应将绳夹处视为需要定期检查的连接节点，重点观察螺母是否松动、夹座是否滑移、绳端是否有抽丝、钢丝绳在槽内是否出现死弯。模型通过多规格并列展示，能够帮助设计者直观比较外形比例，也可用于索具装配演示、维修培训和选型校核。

　　在三维建模处理上，圆弧绳槽与U形螺栓之间应保留钢丝绳直径间隙，不能按零间隙硬配合；螺纹可按外观需要简化或详细建模，但装配关系要保证螺母端面与夹座支承面贴合。对于渲染展示，金属锻件表面可设置轻微氧化或镀锌质感，以区分夹座与螺栓的热处理及表面处理差异。整体结构虽然零件不多，但受力路径清晰，是理解钢丝绳摩擦锚固、螺栓预紧和索具布置的典型五金件。
