WARNZEON10S越野车载电动绞盘结构

　　这套绞盘结构面向越野车辆脱困、户外作业牵引和轻型救援场景展开，核心是把驱动电机、减速传动、卷筒、绳索导向和安装基座整合在一条紧凑轴线上。实际装车时，绞盘通常布置在前保险杠内侧或专用安装托盘上，卷筒轴线保持水平，出绳方向正对车辆前方导向架；布置时需要给两侧电机和传动箱体留出散热与检修空间，前端预留导绳器、挂钩和绳索摆动范围，后方避开散热器、车架横梁和线束干涉。

　　从功能上看，设备通过电机输出扭矩，经行星减速机构放大后驱动卷筒收放钢丝绳或合成纤维绳。卷筒部分采用多槽缠绕形态，有利于绳索逐层排列，减少乱绳、咬绳和局部挤压。两侧壳体承担电机支撑、齿轮腔封闭和安装定位作用，外壳上的加强筋并非单纯造型，而是对应螺栓受力、齿轮轴承座和吊装牵引时的载荷路径。端部端盖通过多颗紧固件定位，既保证轴承同轴度，也方便后期检查制动器、齿轮和密封件。

　　建模时先按动力传递路线确定主轴、卷筒和两侧驱动单元的相对位置，再围绕安装面建立基座轮廓。绞盘工作载荷并不只作用在绳层中心，牵引瞬间会通过卷筒、轴承、壳体传递到底座螺栓，因此底座孔位、侧板厚度和箱体转折处都要按拉扭复合工况考虑。外形上，电机外筒、减速箱和卷筒形成明显的三段式布局；中间卷筒直径、绳槽长度和两侧挡缘高度决定容绳量，端部箱体尺寸则受电机直径、齿轮级数和制动结构约束。

　　安装边界方面，前侧需要保证绳索从卷筒到导绳器的出入角度，避免大偏拉时绳索磨框架；底部安装面应与车架或防撞梁托盘贴合，螺栓孔附近不能出现悬空薄壁。整车布置还要考虑离合器操作手柄、电气接线盒、控制线束接口和散热气流方向。若用于涉水、泥地环境，壳体结合面、电机出线位置和卷筒轴承区域都应保留密封设计思路。

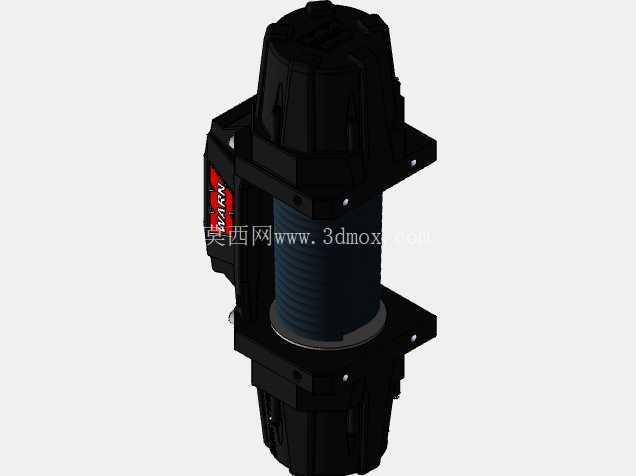

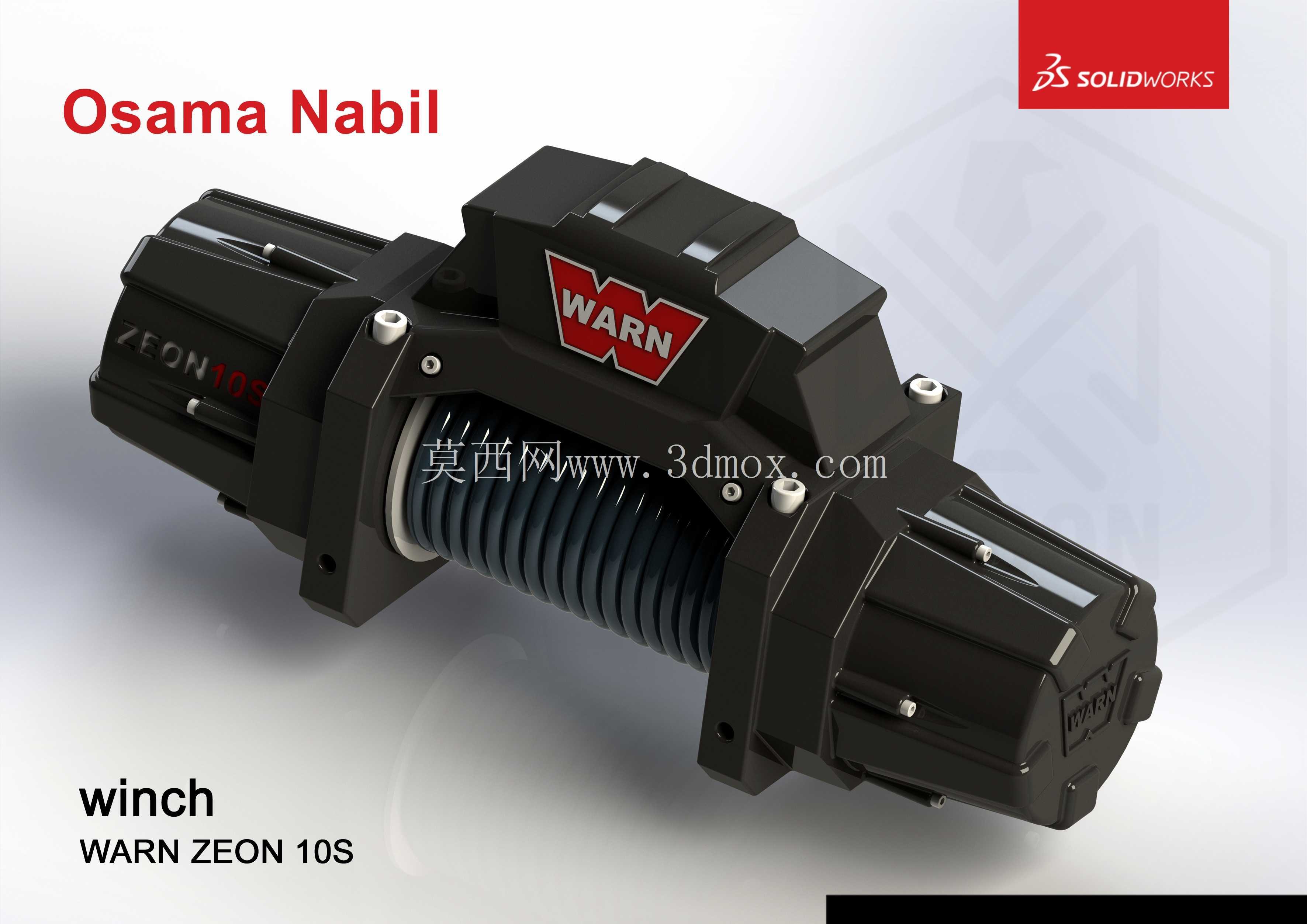

　　结构细节上，WARN标识所在的上壳区域兼具防护与识别作用，壳体棱角和台阶对应内部齿轮腔、电机连接法兰以及紧固螺钉位置。卷筒两侧的支承架承受径向绳拉力和少量轴向窜动，轴承座周围材料加厚，螺钉布置避开应力集中边线。电机外壳的散热筋沿轴向延伸，可在车辆行驶气流中增强冷却；端盖外形虽然带有装饰性折线，但建模时仍应以内部零件包络和装配间隙为依据。

　　在越野自救工况中，驾驶员通过控制开关让绞盘以低速大扭矩收绳，锚点通常选择树木、岩石或其他车辆。设备需要承受启动冲击、绳索偏角、泥水侵入和反复正反转，因此传动系统不能只按静态拉力摆放。设计校核时应关注卷筒满绳与少绳两种状态：满绳时缠绕半径大、绳速较高但输出拉力相对降低；少绳时卷筒有效半径小，牵引扭矩更大，绳索对支座的弯矩也更集中。

　　三维结构表达中，可将电机筒、减速箱、卷筒、端盖、螺栓、安装底座和导绳附件分层建模，便于后续出工程图或做干涉检查。装配关系上，主轴与卷筒、轴承与端盖、箱体与底座都应保持同轴和贴合约束；外观曲面需要与内部机构包络保持合理壁厚，不能为了棱角造型削弱齿轮腔或螺钉柱。整体模型适合用于车载救援设备结构学习、越野改装布置、牵引装置选型参考以及绞盘类产品的逆向设计分析。
