俄标低压电气控制单元集成模组

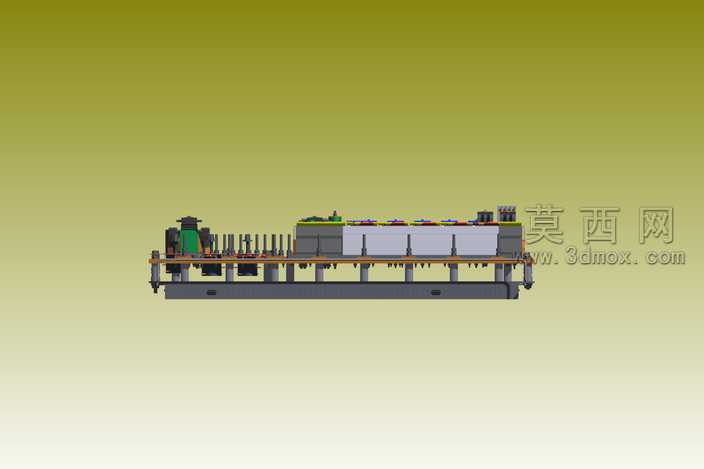

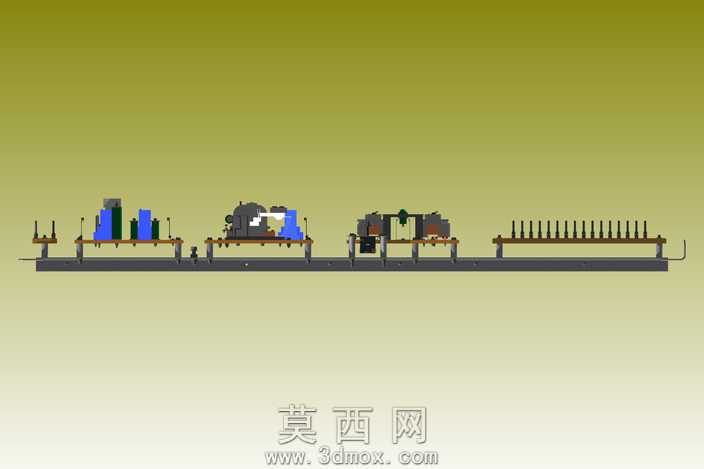

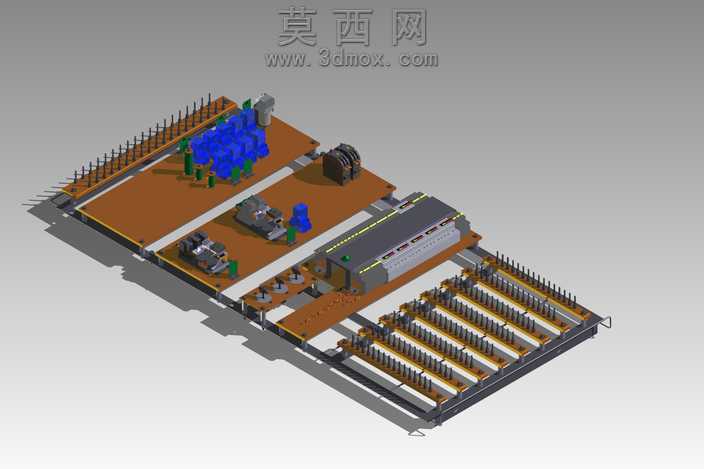

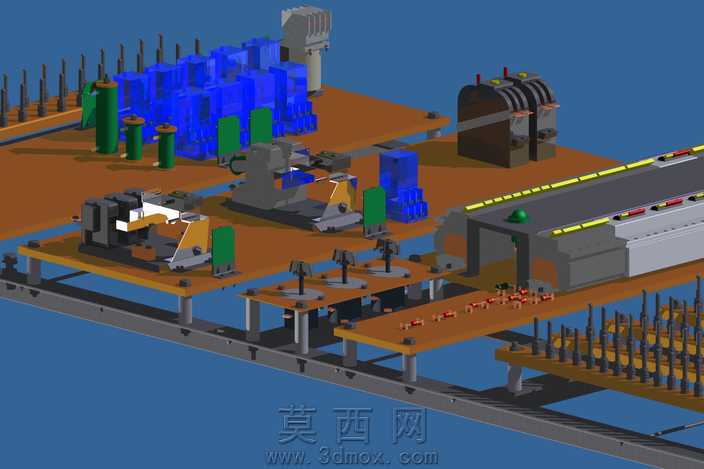

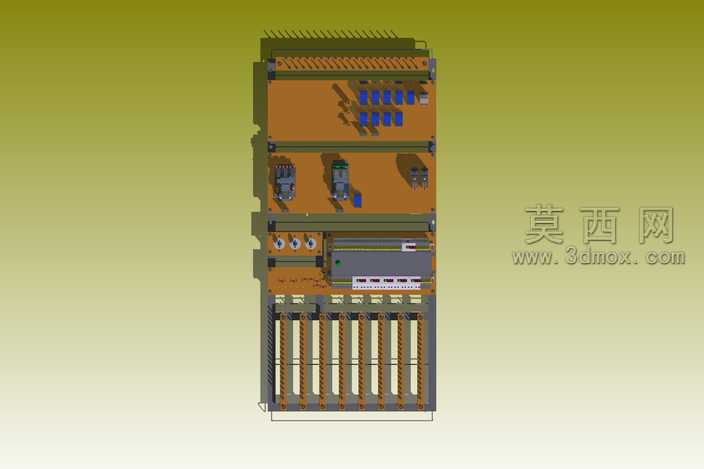

本作品为符合俄标电气规范的低压电气控制集成单元三维建模成果，建模过程中严格遵循标注的电气参数与尺寸要求，先以基准坐标系搭建整体安装底板的框架结构，底板采用工业常用的环氧玻纤板材质预设，表面做哑光棕褐色的纹理渲染，还原真实电控安装板的质感。建模时逐一还原模组内的各类电气元件：左侧的蓝色接线端子排按照等距阵列规则排布，端子的卡扣、接线孔位都做了精细化的结构还原，端子底部的绿色固定底座也单独建模赋予对应塑料材质；中部的继电器、接触器类元件分别还原了壳体的凹凸结构、顶部的接线触点、侧面的固定卡扣，金属触点部分做了亮面金属材质渲染，壳体则用深灰哑光塑料材质；右侧的长条形扩展接口模组还原了多排针脚的排列结构，针脚做镀金金属质感处理，接口外壳做浅灰色硬质塑料材质。整体布线区域预留了规整的走线槽位，走线槽的格栅结构做了等距镂空建模，槽体赋予浅灰色工程塑料材质。建模过程中严格核对标注的外形尺寸1900mm×860mm×212mm，所有元件的安装位置都按照实际电控布局的安全间距排布，同时对照标注的电气参数，在元件选型建模时匹配对应的耐压、耐温参数对应的元件规格，防护等级IP00的结构特征也通过无外罩的开放式布局体现，工作温度范围-50℃到50℃的适用场景也通过元件的工业级材质预设来呼应。渲染阶段采用45度斜向俯视角，打光采用柔和的工业场景漫反射光，既清晰展现所有元件的布局结构，也通过阴影体现各元件的立体层次，底板的纹理、元件的材质区分都通过渲染参数调整做到贴近真实工业电控单元的视觉效果，整体结构完整还原了俄标低压电控单元的集成布局逻辑，可用于电气安装教学、布局方案演示等场景。
